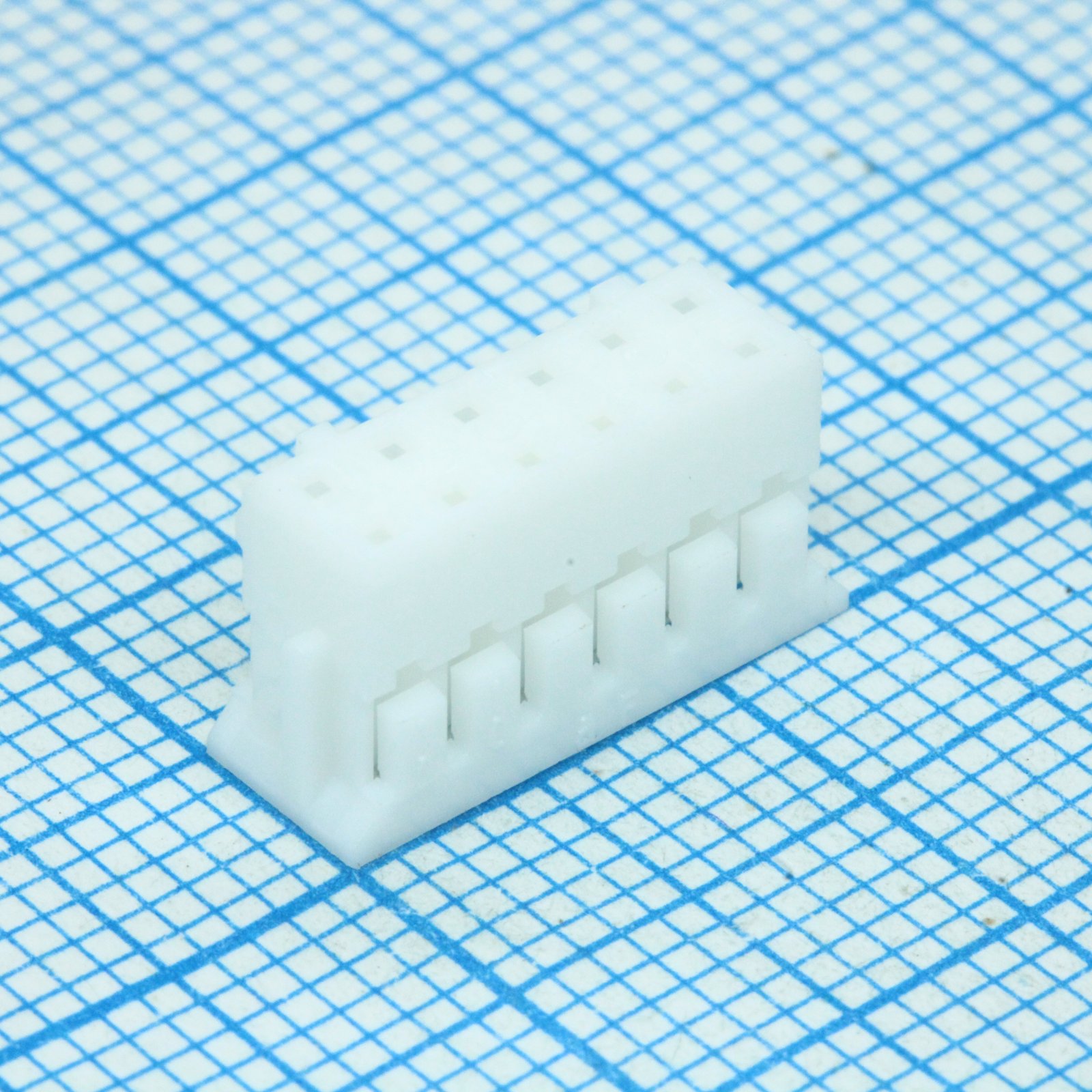

Разъём питания низковольтный PHDR-12VS
У поставщика
У поставщиков
854 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:806 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,01 |
| от 105 | 17,05 |
| от 209 | 15,43 |
| от 418 | 14,19 |
| от 1 000 | 13,28 |
Склад 39
В наличии:48 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,38 |
| от 246 | 14,26 |
| от 404 | 13,06 |
| от 674 | 12,11 |
| от 1 125 | 11,45 |
Описание
Разъём питания PHDR-12VS от JST — низковольтный коннектор для надёжного соединения проводов. Рассчитан на напряжение до 250 В и ток до 3 А, выпускается в компактном корпусе. Применяется в бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | Receptacle housing |
| Шаг | 2.0 mm |
| Пол разъёма | розетка |
| Серия | PHD |
| Тип монтажа | Выводной |
| Стандарты | Recognized E60389 |
| Размеры | A: 10.0 mm; B: 13.9 mm |
| Описание | 2.0mm pitch disconnectable crimp style dual-row wire-to-board connector receptacle housing |
| Артикул | PHDR-12VS |
| Горючесть | UL94V-0 |
| Производитель | JST |
| Circuit layout | Even number circuits |
| Ном. ток | 3 A AC/DC (AWG #22) |
| Mating headers | B12B-PHDSS (top entry) or S12B-PHDSS (side entry) |
| Количество рядов | 2 |
| Ном. напряжение | 250 V AC/DC |
| Applicable wire | AWG #28 to #22 |
| Соответствие RoHS | RoHS2 compliance |
| Материал контакта | Phosphor bronze, tin-plated (reflow treatment) |
| Материал корпуса | PA66, UL94V-0, natural (white) |
| Темп. диапазон | -25℃ to +85℃ (including temperature rise in applying electrical current) |
| Число цепей | 12 |
| Количество в упаковке | 1000 per bag |
| Compatible contacts | SPHD-002T-P0.5 (AWG #28 to #24, insulation O.D. 0.9-1.5 mm), SPHD-001T-P0.5 (AWG #26 to #22, insulation O.D. 1.0-1.5 mm) |
| Выдерживаемое напряжение | 800 VAC/minute |
| Сопр. изоляции | 1000 MΩ min |
| Начальное сопротивление контакта | 10 mΩ max |
| Applicable pc board thickness | 1.6 mm |
| Contact resistance after environmental tests | 20 mΩ max |
| Тип разъема | низковольтные |
