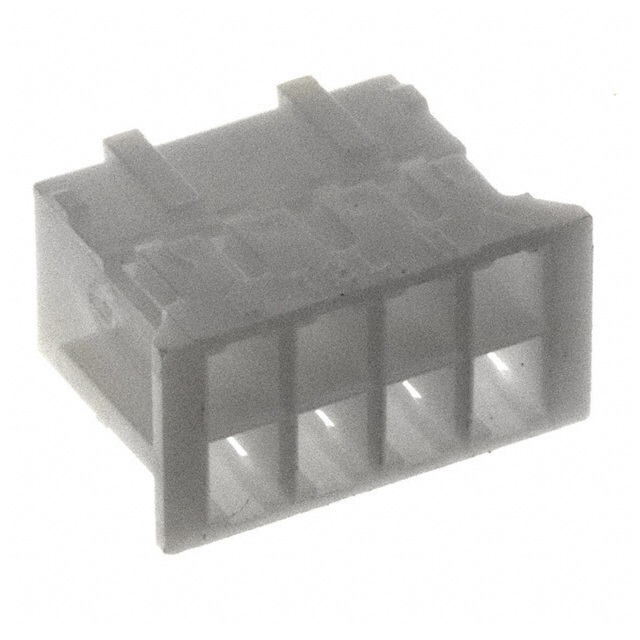

Разъем PHDR-08VS
У поставщика
У поставщиков
3 853 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:2 784 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,86 |
| от 96 | 20,56 |
| от 191 | 18,66 |
| от 382 | 17,23 |
| от 1 000 | 16,15 |
Склад 39
В наличии:1 069 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,36 |
| от 246 | 14,24 |
| от 405 | 13,04 |
| от 675 | 12,09 |
| от 1 127 | 11,43 |
Описание
Разъем PHDR-08VS от JST (Japan Solderless Terminal) — это компактный штыревой соединитель, предназначенный для надежного монтажа на печатную плату. Модель на 8 контактов отличается низким профилем и шагом выводов 2.0 мм, что делает ее удобной для использования в условиях ограниченного пространства. Применяется в бытовой электронике, системах управления и автоматизации для создания разъемных соединений.
Технические характеристики
| RoHS | Соответствует |
| Модель | PHDR-08VS |
| Шаг | 2.0mm |
| Серия | PHD |
| Шаг | 2.0 мм |
| Материал | PA66, UL94V-0, natural (white) |
| Стандарты | Recognized E60389, Certified LR20812 |
| Размеры | A: 6.0mm; B: 9.9mm |
| Тип монтажа | Выводной |
| Тип разъема | housing |
| Ном. ток | 3A AC/DC (AWG #22) |
| Ном. напряжение | 250V AC/DC |
| Applicable wire | AWG #28 to #22 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 8 |
| Количество в упаковке | 1000/bag |
| Выдерживаемое напряжение | 800V AC/minute |
| Сопр. изоляции | 1000MΩ min |
| Applicable pcb thickness | 1.6mm |
| Начальное сопротивление контакта | 10mΩ max |
| Кол-во контактов | 8 |
| Contact resistance after environmental | 20mΩ max |
