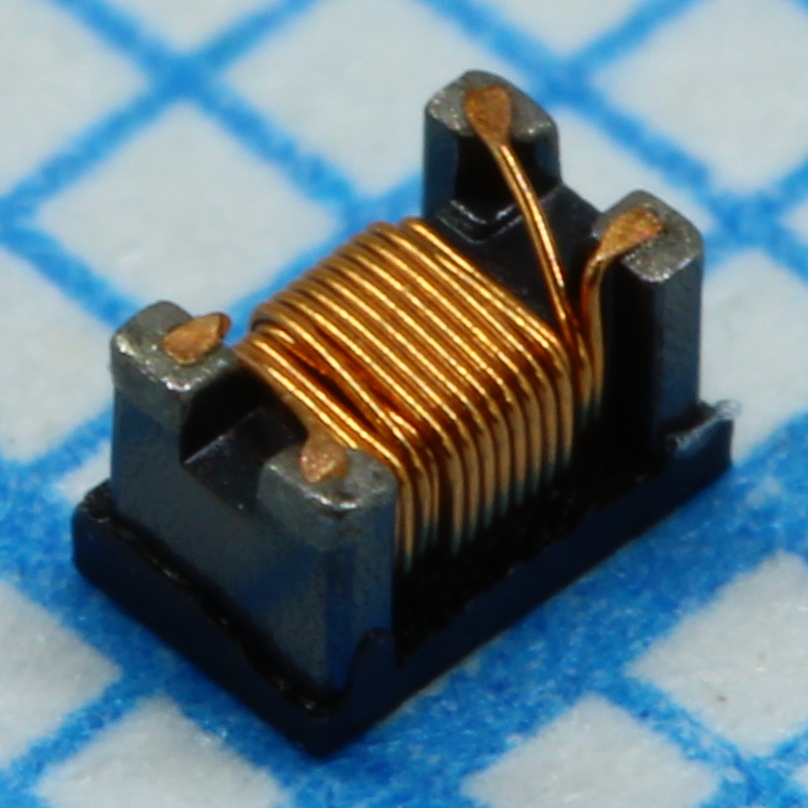

Дроссель связанный синфазный 1мкГн ±20% 1.13А 165мОм
У поставщика
ПроизводительCoilcraft
У поставщиков
3 шт.
Норм. уп.: 2000
Описание
Синфазный дроссель PFD2015-102MEC от Coilcraft предназначен для подавления электромагнитных помех. Компонент имеет индуктивность 1 мкГн с допуском ±20%, рассчитан на ток до 1,13 А и обладает сопротивлением 165 мОм. Применяется в импульсных источниках питания и фильтрах цепей питания промышленной и телекоммуникационной аппаратуры.
Технические характеристики
| Резонансная частота (SRF) | 380 MHz |
| Корпус | PFD2015 |
| Тип монтажа | SMD |
| Посадочное место | 2.2 x 1.45 mm |
| Упаковка | 7" machine-ready reel, EIA-481 embossed plastic tape (2000 parts per full reel) |
| Экранирование | shielded |
| Dcr series | 0.33 Ohm |
| Размеры | Ширина, макс.: 1.5 mm; Макс. высота: 1.36 mm; Макс. длина: 2.29 mm |
| Описание | Coupled Chip Inductor for Flyback, SEPIC, Zeta and other applications |
| Артикул | PFD2015-102MEC |
| Выводы | RoHS compliant silver-palladium-platinum-glass frit |
| Коэфф. трансформации | 1:1 |
| Dcr parallel | 0.0825 Ohm |
| Материал сердечника | Ferrite |
| Dcr per winding | 0.165 Ohm |
| Irms one winding | 1.13 A |
| Описание | Coupled Inductors 1uH 20% 1.13A 165mOhms |
| Inductance series | 4.0 µH |
| Irms both windings | 0.800 A |
| Индуктивность рассеяния | 0.065 µH |
| Температурный рейтинг | AEC-Q200 +85°C |
| Inductance parallel | 1.0 µH |
| Coupling coefficient | 0.97 |
| Isat 10 percent drop | 0.85 A |
| Isat 20 percent drop | 1.10 A |
| Isat 30 percent drop | 1.30 A |
| Inductance per winding | 1.0 µH ±20% |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Рекомендуемая посадочная площадка | 0.060 x 0.044 inches |
| Описание (англ.) | Coupled Inductors 1uH 20% 1.13A 165mOhms |
| Допуск, % | 20 |
| Индуктивность, мкГн | 1 |
| Ток, А | 1,13 |
