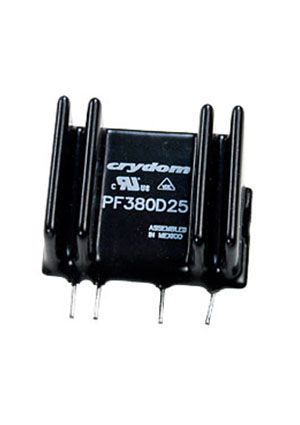

PF380D25, реле твердотельное 4-15VDC 25А/380VAC
У поставщика
ПроизводительCrydom
У поставщиков
97 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:97 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27 531,00 |
| от 2 | 26 703,00 |
| от 20 | 26 149,61 |
Описание
Твердотельное реле PF380D25 от Crydom. Коммутирует нагрузку до 25 А при напряжении 380 В переменного тока, управляется сигналом 4–15 В постоянного тока. Выполнено в компактном корпусе SIP с переключением при переходе через ноль. Подходит для промышленной автоматики и управления нагревателями.
Технические характеристики
| Тип | Solid State Relay (SSR) |
| Вес | 29 g |
| Корпус | SIP (Single Inline Package) |
| Тип монтажа | THT |
| Частота | 47-63 Hz |
| Размеры | 1.6 in (38.1 mm) typical, 1.35 in (34.3 mm) max, 0.100 in (2.5 mm) lead spacing |
| Тип выхода | SCR |
| Артикул | PF380D25 |
| Герметизация | Thermally conductive epoxy |
| Surge duration | 16.6 ms |
| Switching mode | Zero-crossing (default) |
| Wiring diagram | Load can be wired in location A or B (see datasheet) |
| Сертификаты | Designed in accordance with IEC 62314 |
| Макс. время включения | 1/2 cycle (approx. 8.33 ms at 60 Hz) |
| Описание | Solid State Relays - PCB Mount PCB SIP SSR 530VAC /10A, LVDC, ZC |
| Макс. время выключения | 1/2 cycle (approx. 8.33 ms at 60 Hz) |
| Maximum i2t fusing | 260 A²s |
| Эл. прочность | 4000 Vrms |
| Off state dv dt min | 500 V/µs |
| Мин. ток нагр. | 0.06 Arms |
| Minimum power factor | 0.5 |
| Control voltage range | 4-15 VDC |
| Тип. входной ток | 15 mA |
| Maximum surge current | 250 Apk |
| Transient overvoltage | 1200 Vpk |
| Input impedance nominal | 240 Ohm |
| Диап. раб. напр. | 48-530 Vrms |
| Мин. сопротивление изоляции | 1e9 Ohm |
| Диап. темп. хр. | -30 to 125 °C |
| Control voltage max turn on | 4.0 VDC |
| Диап. раб. темп. | -30 to 80 °C |
| Capacitance input output max | 8 pF |
| Control voltage min turn off | 1.0 VDC |
| Maximum on state voltage drop | 1.6 Vpk |
| Off state leakage current max | 0.1 mArms |
| Maximum load current convection | 10 Arms |
| Maximum load current forced air | 25 Arms |
