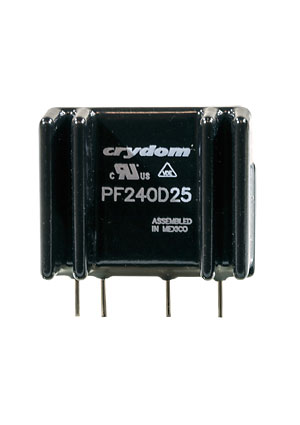

PF240D25, реле твердотельное 3-15VDC 25А/240VAC
У поставщика
ПроизводительCrydom
У поставщиков
93 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:93 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23 146,63 |
| от 2 | 23 146,63 |
Описание
Твердотельное реле Crydom PF240D25 коммутирует нагрузку до 25 А при напряжении 12–280 В переменного тока. Управляется постоянным током 3–15 В, имеет нулевое включение и компактный корпус SIP-4. Для работы на максимальном токе требуется принудительное охлаждение. Применяется в промышленной автоматике, системах управления нагревом и освещением.
Технические характеристики
| Примечание | Ratings depend on cooling method; forced air required for 25A. |
| Тип | Solid State Relay (SSR) |
| Вес | 29 g |
| Корпус | SIP-4 |
| Тип монтажа | сквозное отверстие |
| Размеры | 1.6 x 1.35 x 0.1 in (38.1 x 34.3 x 2.5 mm) [length x height x pin pitch] |
| I2t fusing | 260 A²s |
| Тип входа | DC |
| Тип выхода | SCR |
| Артикул | PF240D25 |
| Время включения | 8.33 ms (1/2 cycle at 60Hz) |
| Герметизация | Thermally Conductive Epoxy |
| Импульсный ток | 250 Apk |
| Время выключения | 8.33 ms (1/2 cycle at 60Hz) |
| Switching mode | Zero-voltage turn-on |
| Входное сопротивление | 300 ohm |
| Сертификаты | IEC 62314, UL E116950 (240V models) |
| Описание | Solid State Relays - PCB Mount 280VAC MINI SIP 25 A |
| Load voltage range | 12-280 Vrms |
| Рабочая частота | 47-63 Hz |
| Output contact form | Normally Open (NO) |
| Turn on voltage max | 3.0 VDC |
| Мин. ток нагр. | 0.06 A |
| Minimum power factor | 0.5 |
| Turn off voltage min | 1.0 VDC |
| Control voltage range | 3-15 VDC |
| Тип. входной ток | 15 mA |
| Сопр. изоляции | 1e9 ohms |
| On state voltage drop | 1.6 Vpk |
| Transient overvoltage | 600 Vpk |
| Minimum off state dv dt | 500 V/μs |
| Capacitance input output | 8 pF |
| Off state leakage current | 0.1 mA |
| Диап. темп. хр. | -30 to 125 °C |
| Диап. раб. темп. | -30 to 80 °C |
| Maximum load current convection | 10 A |
| Maximum load current forced air | 25 A |
| Диэлектрическая прочность вход-выход | 4000 Vrms |
