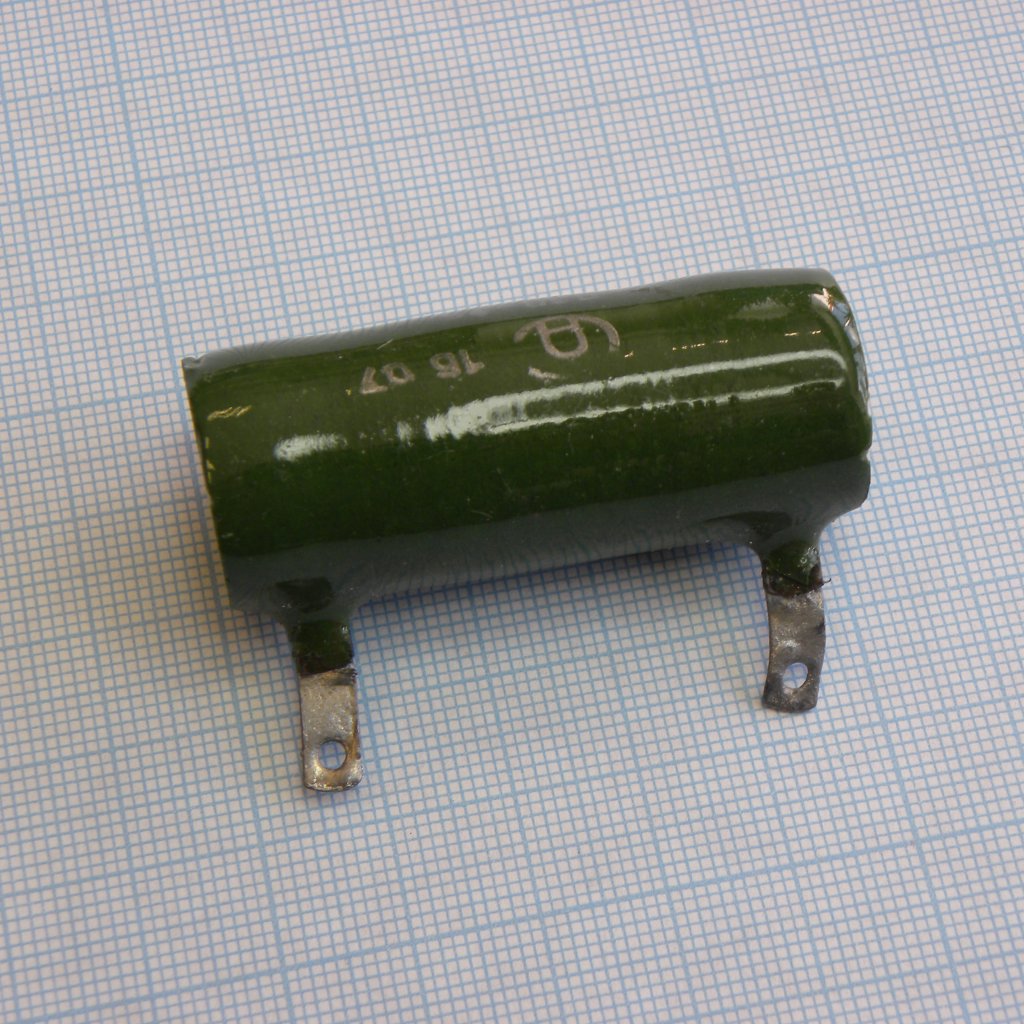

Проволочный постоянный резистор 6.8кОм 25Вт ±10%
У поставщика
ПроизводительАЛЗАС
КатегорияРезисторы мощные (более 2 Вт)
У поставщиков
25 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:25 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 145,03 |
| от 5 | 142,57 |
| от 10 | 139,25 |
| от 20 | 134,26 |
| от 40 | 126,66 |
Описание
Проволочный постоянный резистор ПЭВ-25 от производителя АЛЗАС. Рассчитан на сопротивление 6,8 кОм, мощность 25 Вт и допуск ±10%. Применяется в промышленной автоматике и силовых цепях.
Технические характеристики
| Сопротивление | 6.8кОм |
| Допуск | 10 % |
| Монтаж | Выводной |
| Серия | ПЭВ |
| Стандарт | ГОСТ 6513—66 |
| Вибрация | Group I: Ускорение: 10 g; Диап. частот: 5–1000 Hz; Group II: Ускорение: 50 g; Диап. частот: 5–600 Hz; Group III: Ускорение: 25 g; Диап. частот: 5–80 Hz |
| Weight max | 57 g |
| Артикул | ПЭВ-25 |
| Shock loads | Group I: 150 g; Group II: 35 g; Group III: 12 g |
| Linear loads | Group I: 100 g; Group II: 50 g; Group III: 6 g |
| Ном. мощность | 25Вт |
| Испытательное напряжение | At 5 mmHg: AC: 350 V; DC: 500 V; At 750 mmHg: AC: 2000 V; DC: 2800 V; At 2280 mmHg: AC: 2000 V; DC: 2800 V |
| Тип компонента | Проволочный постоянный резистор |
| Размеры корпуса | D: 21 ± 2.5 mm; H: 80 +2.2/-1.2 mm; L: 35 ± 3.0 mm; D: 12 ± 0.6 mm; L: 50 ± 2.0 mm |
| Power range series | 3 to 150 W |
| Static bending load | ≥10 кгс |
| Tensile force axial | ≥2 кгс |
| Допуск сопротивления | ±10% |
| Примечание | "1" |
| Сопр. изоляции | At 60pct RH 25C: ≥1000 МОм; At 80pct RH 25C: ≥2.5 МОм; After 96h 95 98pct RH 40C: ≥400 МОм per cm² |
| Warranty service life | 5000 h |
| Warranty storage life | Group I: 11 years; Group II: 8.5 years |
| Год выпуска | 2023 |
| Тип упаковки | Bulk (россыпь) |
| Max solder wire diameter | 1 mm |
| Resistance range for 25W | 10 – 24000 Ом |
| Max heating above ambient | 310 °C |
| Диап. раб. темп. | -60 to +155 °C |
| Nominal power reference temp | 40 °C |
| Resistance change first 2000h | ≤±2% |
| Resistance change after humidity | ≤±2% |
| Resistance change end of storage | ≤±5% |
| Resistance change after temp cycles | ≤±2% |
| Resistance change remaining lifetime | ≤±5% |
| Resistance change after mechanical load | ≤±2% |
