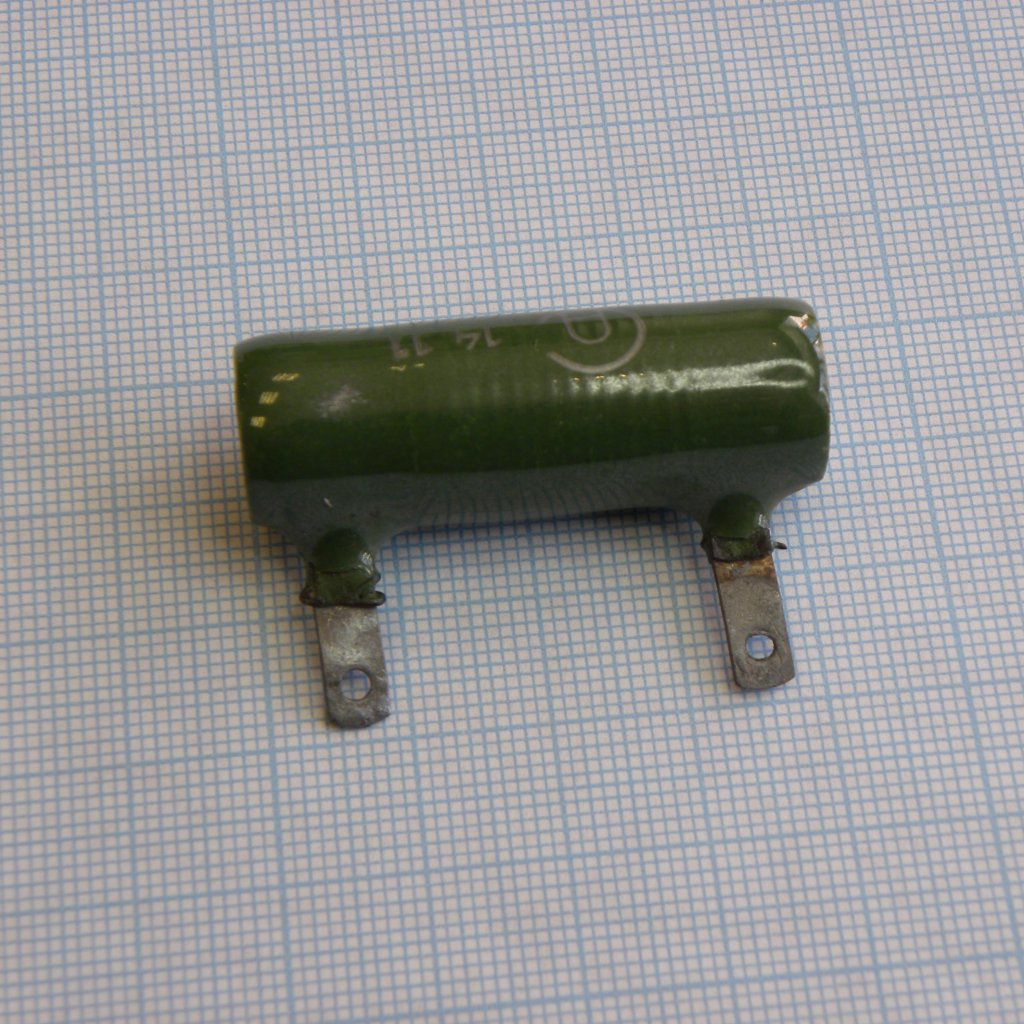

Проволочный постоянный резистор 200Ом 10Вт ±10%
У поставщика
ПроизводительАЛЗАС
КатегорияРезисторы мощные (более 2 Вт)
У поставщиков
18 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:18 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 191,67 |
| от 10 | 179,55 |
| от 30 | 169,67 |
| от 50 | 162,32 |
| от 100 | 156,84 |
Описание
Проволочный постоянный резистор ПЭВ-10 производства АЛЗАС предназначен для цепей постоянного и переменного тока. Модель имеет сопротивление 200 Ом и мощность рассеивания 10 Вт с допустимым отклонением ±10%. Конструкция в виде керамического корпуса с проволочным резистивным элементом обеспечивает надёжную работу в условиях перегрузок. Применяется в силовых блоках, блоках питания и промышленной электроаппаратуре.
Технические характеристики
| Сопротивление | 200Ω |
| Допуск | 10 % |
| Корпус | Трубчатый эмалированный |
| Монтаж | Выводной |
| Модель | ПЭВ-10 |
| Удар | Частота: 150 Hz; Ускорение: 100 g |
| Серия | ПЭВ |
| Вес | 27 g max |
| Стандарт | ГОСТ 6513-66 |
| Вибрация | Ускорение: 10 g; Диап. частот: 5 to 1000 Hz |
| Размеры | D: 14 ± 2.0 mm; H: 35 ± 1.5 mm; L: 41 ± 1.5 mm; D: 5.5 ± 0.5 mm; L: 28 ± 3.0 mm |
| Linear load | 5 g |
| Диапазон мощности | 3 to 150W |
| Ном. мощность | 10W |
| Испытательное напряжение | At 5mmHg ac: 350V; At 5mmHg dc: 500V; At 750mmHg ac: 2000V; At 750mmHg dc: 2800V |
| Tensile force | ≥2 kgf |
| Тип компонента | Проволочный постоянный резистор |
| Example marking | Резистор I ПЭВР-30-360 Ом 10% ГОСТ 6513—66 |
| Guaranteed life | 5000 h |
| Диапазон сопротивлений | 1.8 to 10000Ω |
| Нагрев | ≤310°C at rated current, +25±10°C ambient |
| Отн. влажность | 95-98% at +40°C |
| Resistance change | First 2000h: ≤±2%; End of storage: ≤±5%; After humidity test: ≤±2%; After mechanical loads: ≤±2%; After temperature cycles: ≤±2%; Remaining guaranteed life: ≤±5% |
| Темп. диапазон | -60 to +155°C |
| Guaranteed storage | Group I: 11 years; Group II: 8.5 years |
| Условия хранения | Hermetic equipment: 6 years; Field conditions protected: 3 years |
| Static bending load | ≥10 kgf |
| Атмосферное давление | 5 to 2280 mm Hg |
| Допуск сопротивления | ±10% |
| Solder wire diameter | ≤1 mm |
| Примечание | "1" |
| Сопр. изоляции | At 60 percent humidity 25C: ≥1000 MΩ; At 80 percent humidity 25C: ≥2.5 MΩ; After 96h 95 98 percent humidity 40C: ≥400 MΩ per cm² |
| Раб. температура | -60 to +155°C |
| Год выпуска | 2026 |
| Тип упаковки | Bulk (россыпь) |
