Проволочный постоянный резистор 2.2кОм 10Вт ±5%
У поставщика
ПроизводительАЛЗАС
КатегорияРезисторы мощные (более 2 Вт)
У поставщиков
7 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 133,88 |
| от 10 | 131,87 |
| от 20 | 129,27 |
| от 40 | 125,67 |
| от 80 | 120,89 |
Описание

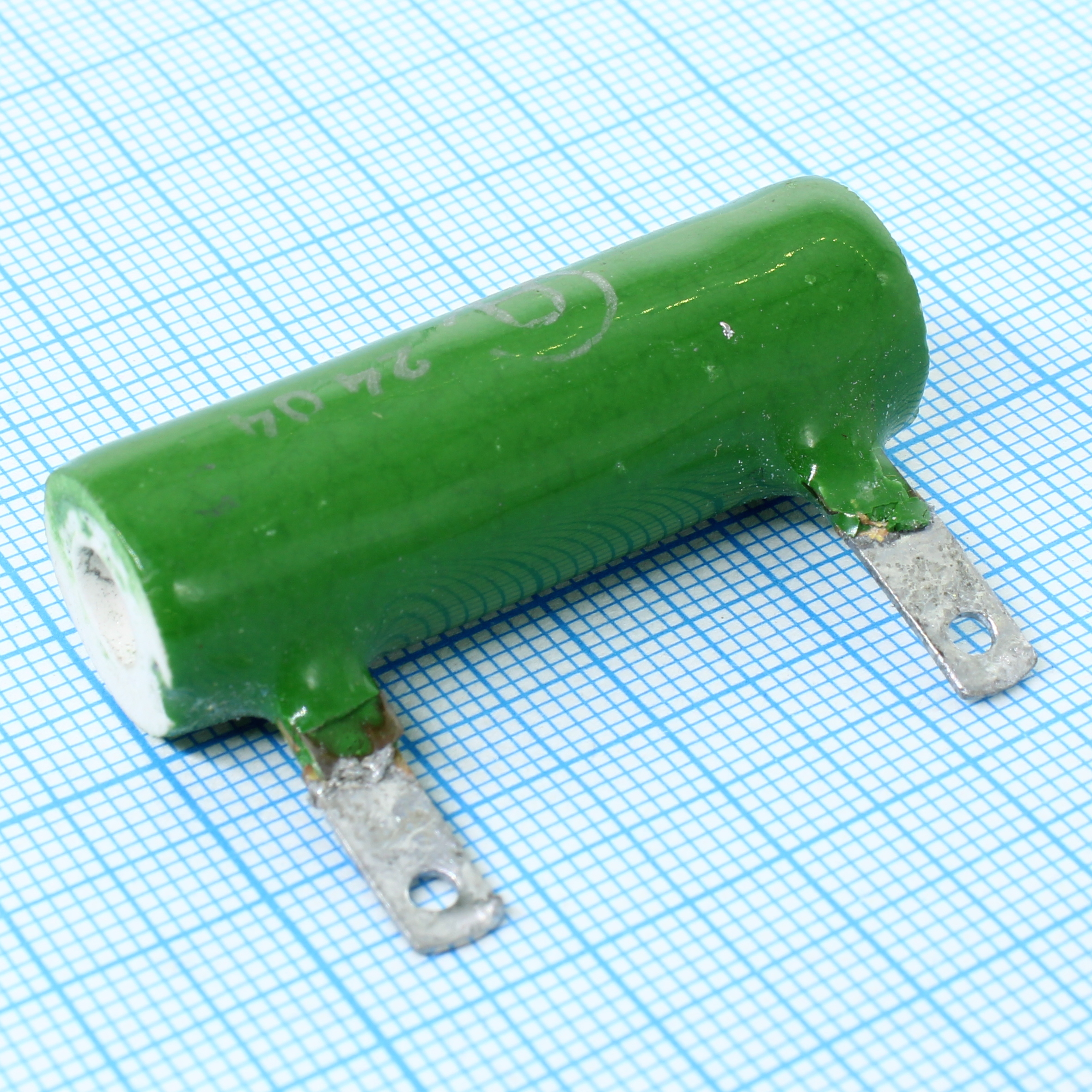

Проволочный постоянный резистор ПЭВ-10 производства АЛЗАС предназначен для цепей постоянного и переменного тока. Модель имеет сопротивление 2,2 кОм, мощность рассеивания 10 Вт и допуск отклонения ±5%. Выполнен в эмалированном влагозащищённом корпусе, устойчив к перегрузкам и подходит для силовых и промышленных схем.
Технические характеристики
| Сопротивление | 2.2кОм |
| Допуск | 5 % |
| Корпус | Трубчатый эмалированный |
| Монтаж | Выводной |
| Удар | Group I: 150g; Group II: 35g; Group III: 12g |
| Серия | ПЭВ |
| Стандарт | ГОСТ 6513-66 |
| Вибрация | Group I: 10g, 5-1000 Гц; Group II: 10g, 5-600 Гц; Group III: 6g, 5-80 Гц |
| Размеры | D: 14 ± 2.0 мм; H: 35 ± 1.5 мм; L: 41 ± 1.5 мм; D: 5.5 ± 0.5 мм; L: 28 ± 3.0 мм |
| Weight max | 27 г |
| Артикул | ПЭВ-10 |
| Ном. мощность | 10Вт |
| Испытательное напряжение | At 5mmHg ac: 350 В; At 5mmHg dc: 500 В; At 750mmHg ac: 2000 В; At 750mmHg dc: 2800 В |
| Tensile force | не менее 2 кгс |
| Тип компонента | Проволочный постоянный резистор |
| Warranty storage | Group I: 11 лет; Group II: 8.5 лет |
| Warranty lifetime | 5000 ч |
| Power range series | 3-150 Вт |
| Linear acceleration | Group I: 100g; Group II: 50g; Group III: 25g |
| Static bending load | не менее 10 кгс |
| Resistance range 10w | 1.8 - 10000 Ом |
| Допуск сопротивления | ±5% |
| Примечание | "1" |
| Сопр. изоляции | At 60 percent humidity 25C: не менее 1000 МОм; At 80 percent humidity 25C: не менее 2.5 МОм; After 96h 95 98 percent humidity 40C: не менее 400 МОм на 1 см² |
| Max surface temp rise | 310°C |
| Год выпуска | 2024 |
| Тип упаковки | Bulk (россыпь) |
| Solder wire diameter max | 1 мм |
| Storage field conditions | Hermetic equipment: 6 лет; In equipment protected: 3 года |
| Temperature range group I | -60°C до +155°C |
| Temperature range group II | -60°C до +155°C |
| Temperature range group III | -60°C до +155°C |
| Temperature range operation | -60°C до +155°C |
| Resistance change end storage | не более ±5% |
| Resistance change first 2000h | не более ±2% |
| Resistance change after humidity | не более ±2% |
| Resistance change after temp cycles | не более ±2% |
| Resistance change remaining lifetime | не более ±5% |
| Resistance change after mechanical load | не более ±2% |
| Тип | ПЭВ |
