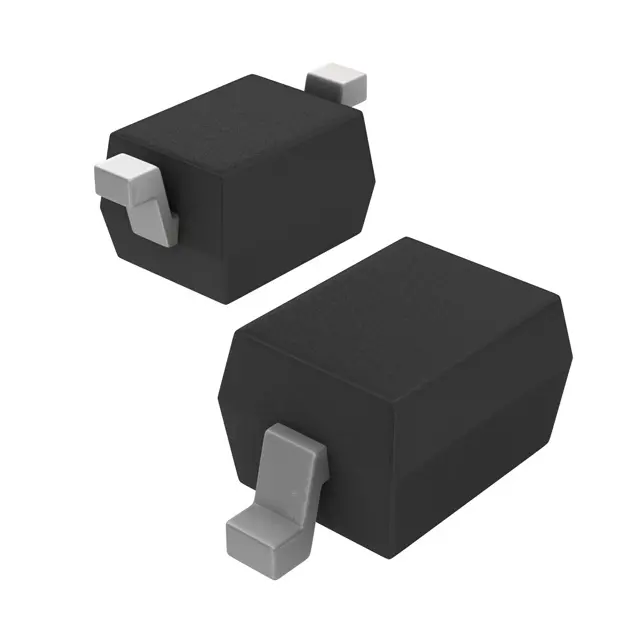

TVS диод защитный 24В пиковое рабочее 70В ограничение SOD323
У поставщика
ПроизводительNEXPERIA
КатегорияСупрессоры
У поставщиков
2 509 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт25,92 ₽
Сумма777,60 ₽
+ доплата 490,00 ₽
В наличии2 509 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 71 — 23,52 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 777,60 ₽. До заказа без доплаты не хватает 16 522,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 777,60 ₽
Описание
Защитный TVS-диод от NEXPERIA. Выдерживает пиковое напряжение до 70 В при рабочем 24 В, выпускается в компактном корпусе SOD-323. Подходит для защиты цепей питания и сигнальных линий в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Bidirectional ESD protection diode |
| Корпус | SOD323 (SC-76) |
| Тип монтажа | SMD |
| Полярность | bidirectional |
| Шаг выводов | 1.3mm |
| Артикул | PESD24VL1BA |
| Применение | Computers and peripherals, Communication systems, Audio and video equipment, Data lines, CAN bus protection |
| Код маркировки | AF |
| Тестовая частота | 1MHz |
| Размеры корпуса | 1.7mm x 1.25mm x 0.95mm |
| Импульсная мощность макс. | 200W |
| Импульсный ток макс. | 3A |
| Iec 61000 4 2 level | level 4 |
| Макс. ток утечки | 50nA |
| Тип. ток утечки | 1nA |
| Макс. пробойное напр. | 30.3V |
| Мин. пробойное напр. | 25.4V |
| Тип. напряжение пробоя | 27.8V |
| Ёмкость диода тип. | 11pF |
| Заказной номер | PESD24VL1BA,115 |
| Напряжение ограничения при 1 А | 40V |
| Clamping voltage at 3A | 70V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Обратное напряжение | 24V |
| Диапазон темп. окр. | -55°C to 150°C |
| Диап. темп. хр. | -65°C to 150°C |
| Условия теста емкости | f=1MHz; VR=0V; Tamb=25°C |
| Макс. дифференциальное сопротивление | 300Ω |
| Esd voltage hbm mil std 883 | 10kV |
| Iec 61000 4 5 surge current | 3A |
| Leakage current test voltage | 24V |
| Описание (англ.) | TVS DIODE 24VWM 70VC SOD323 |
| Ток теста напряжения пробоя | 5mA |
| Esd voltage iec61000 4 2 contact | 23kV |
| Differential resistance test current | 1mA |
| Рабочая температура | -65°C ~ 150°C (TA) |
