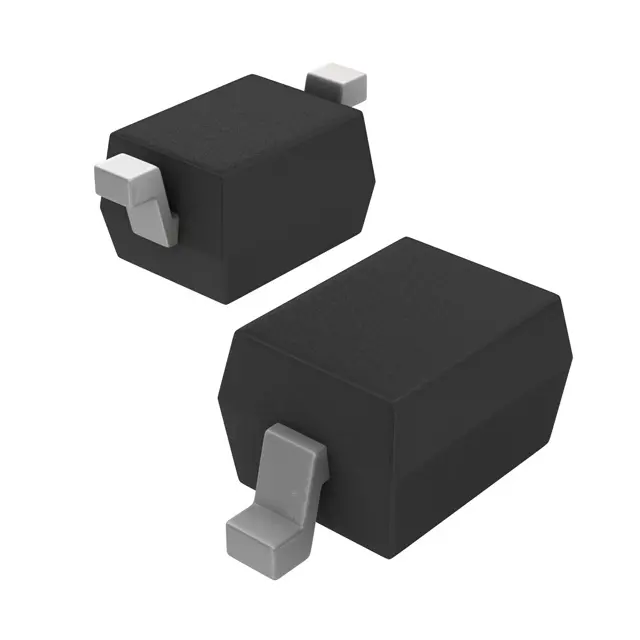

TVS диод защитный 15В пиковое рабочее 44В ограничение SOD323
У поставщика
ПроизводительNEXPERIA
КатегорияСупрессоры
У поставщиков
9 659 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт21,55 ₽
Сумма1 077,50 ₽
+ доплата 490,00 ₽
В наличии9 659 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 50 штюрлицам и ИП
от 85 — 19,45 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 1 077,50 ₽. До заказа без доплаты не хватает 16 222,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
50 шт · Склад 13 · 1 077,50 ₽
Описание
Защитный TVS-диод от NEXPERIA. Компонент рассчитан на пиковое рабочее напряжение 15 В с ограничением до 44 В в компактном корпусе SOD323. Подходит для защиты цепей в промышленной автоматике и бытовой электронике.
Технические характеристики
| Тип | Bidirectional ESD protection diode |
| Серия | PESDxL1BA |
| Корпус | SOD323 (SC-76) |
| Тип монтажа | SMD |
| Полярность | bidirectional |
| Кол-во выводов | 2 |
| Ёмкость | 16pF typ at VR=0V, f=1MHz |
| Артикул | PESD15VL1BA,115 |
| Применение | Computers and peripherals, Communication systems, Audio and video equipment, Data lines, CAN bus protection |
| Производитель | Nexperia |
| Код маркировки | AE |
| Рейтинг ЭСР HBM | 10kV (MIL-Std 883) |
| Напряжение фиксации | 44V |
| Напряжение пробоя | 17.1V min / 18.9V typ / 20.3V max at IR=5mA |
| Темп. перехода | 150°C |
| Соответствие стандартам | IEC 61000-4-2 level 4; HBM MIL-Std 883 class 3 |
| Напряжение ограничения при 1 А | 25V max |
| Напряжение ограничения при 5 А | 44V max |
| Дифференциальное сопротивление | 225Ω max at IR=1mA |
| Пиковая импульсная мощность, 8/20 мкс | 200W |
| Обратный ток утечки | typ <1nA, max 50nA at VRWM=15V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Esd rating air discharge | >15kV (IEC 61000-4-2 level 4) |
| Обратное напряжение | 15V |
| Диапазон темп. окр. | -65°C to +150°C |
| Пиковый импульсный ток 8/20 мкс | 5A |
| Диап. темп. хр. | -65°C to +150°C |
| ЭСР контактный разряд | 30kV (IEC 61000-4-2) |
| Описание (англ.) | TVS DIODE 15VWM 44VC SOD323 |
| Частота измерения ёмкости | 1MHz |
| Рабочее напряжение, В | 15 |
