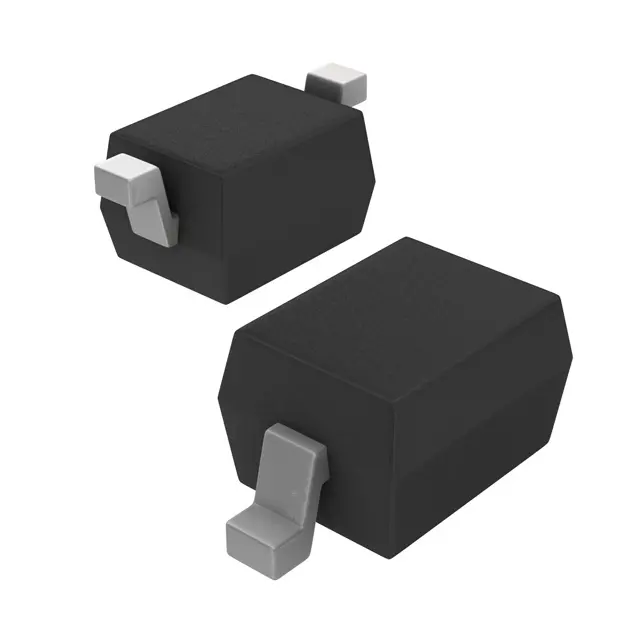

TVS диод (супрессор) 30кВ PESD12VL1BA,115
У поставщика
ПроизводительNEXPERIA
КатегорияСупрессоры
У поставщиков
38 шт.
Норм. уп.: 3000
Описание
TVS диод (супрессор) от Nexperia защищает цепи от электростатических разрядов до 30 кВ. Выполнен в компактном корпусе SOD-323, поставляется на ленте в катушке. Подходит для защиты портов ввода-вывода в бытовой электронике и промышленной автоматике.
Технические характеристики
| Контактов | 2 |
| Вывод 1 | cathode 1 |
| Вывод 2 | cathode 2 |
| Серия | PESDxL1BA |
| ЭСР HBM | 10kV |
| Корпус | SOD323 |
| Тип монтажа | SMD |
| Описание | Low capacitance bidirectional ESD protection diode |
| Артикул | PESD12VL1BA |
| Применение | Computers and peripherals, Data lines, Communication systems, CAN bus protection, Audio and video equipment |
| Код маркировки | AD |
| Импульсная мощность макс. | 200W |
| ЭСР воздушный разряд | >15kV |
| Импульсный ток макс. | 5A |
| Clamping voltage 1A | 20V |
| Clamping voltage 5A | 37V |
| Описание корпуса | SC-76 plastic surface mounted package; 2 leads |
| Макс. пробойное напр. | 16.7V |
| Мин. пробойное напр. | 14.2V |
| Тип. напряжение пробоя | 15.9V |
| Ёмкость диода тип. | 19pF |
| Контактный разряд ЭСР | 30kV |
| Макс. темп. окр. среды | +150C |
| Темп. окружающей среды мин. | -65C |
| Дифференциальное сопротивление | 200ohm |
| Макс. темп. хр. | +150C |
| Мин. темп. хр. | -65C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150C |
| Обратное напряжение | 12V |
| Esd standard iec 61000 4 2 | level 4 |
| Макс. обратный ток утечки | 50nA |
| Обратный ток утечки, тип. | <1nA |
| Esd standard hbm mil std 883 | class 3 |
| Surge standard iec 61000 4 5 | 18A |
| Описание (англ.) | ESD Suppressor TVS 30KV |
| Ток теста напряжения пробоя | 5mA |
| Peak pulse power test conditions | 8/20us exponential decay waveform |
| Diode capacitance test conditions | VR=0V; f=1MHz |
| Peak pulse current test conditions | 8/20us exponential decay waveform |
| Differential resistance test current | 1mA |
| Напряжение измерения обратного тока утечки | 12V |
