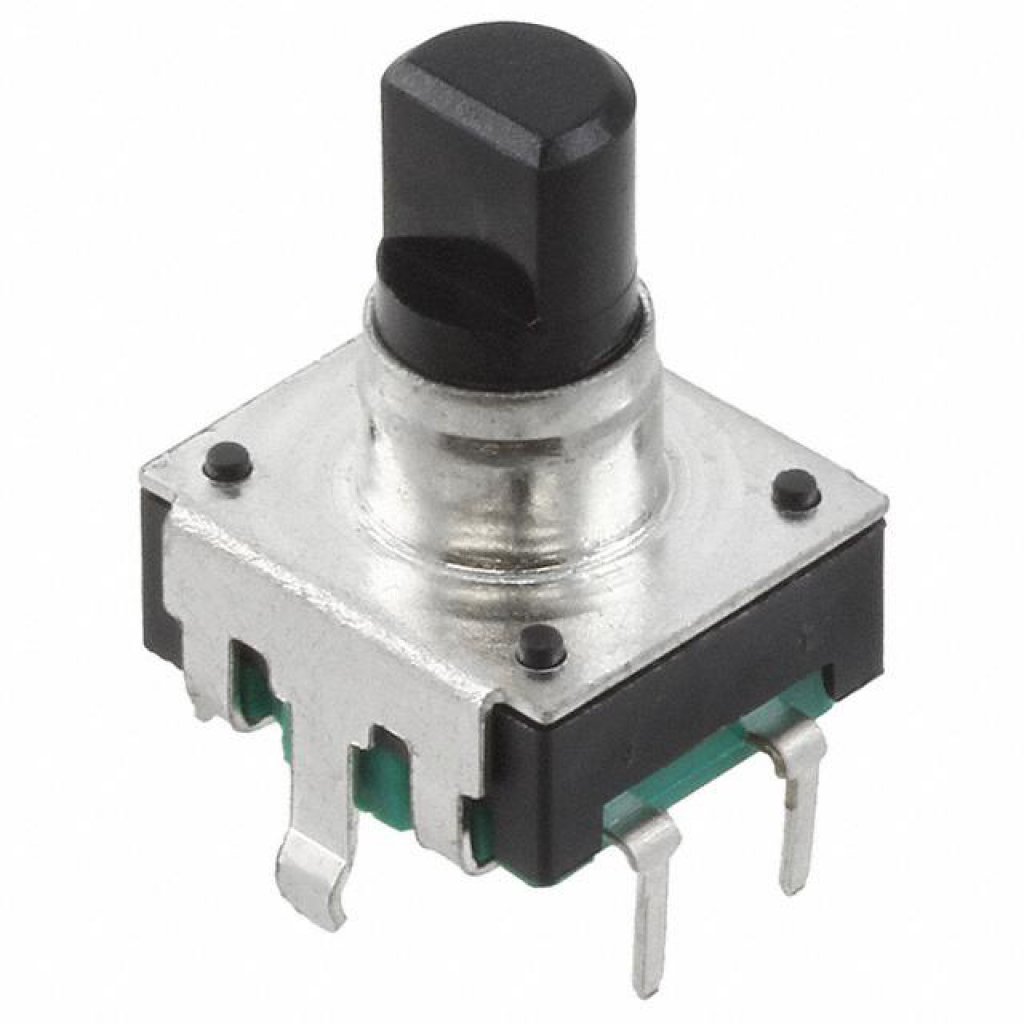

Энкодер PEC12, 24 щелчка, 24 импульса, пластмассовый вал с лыской 30мм, с кнопкой, горизонтальные выводы
У поставщика
У поставщиков
127 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:127 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 255,92 |
| от 10 | 240,28 |
| от 20 | 227,54 |
| от 39 | 218,06 |
| от 75 | 211,00 |
Описание
Энкодер Bourns PEC12R — инкрементальный датчик вращения диаметром 12 мм. Модель рассчитана на 24 импульса и 24 щелчка за оборот, оснащена пластмассовым валом с лыской длиной 30 мм и встроенной кнопкой. Горизонтальные выводы упрощают монтаж на плату. Применяется в промышленной автоматике, аудиотехнике и панелях управления.
Технические характеристики
| Удар | 100G |
| Detent | Да |
| Output | 2-bit quadrature code |
| Вес | 3 gm maximum |
| Ток, А | 0,01 |
| Detents | 24 detents |
| Корпус | PEC12R |
| Напряжение, В | 5 |
| Hardware | One flat washer and one mounting nut supplied with each encoder with bushing |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Тип монтажа | Выводной |
| Степень IP | IP40 |
| Клеммы | Printed circuit board terminals |
| Вибрация | 10~55~10 Hz / 1 min / Amplitude 1.5 mm |
| Размеры | 12mm diameter, horizontal mount |
| Разрешение | 24 pulses per 360° rotation |
| Orientation | горизонтальная |
| Output Type | Quadrature (Incremental) |
| Shaft style | Insulated Flatted Shaft |
| Switch code | S |
| Switch life | 20000 cycles minimum |
| Тип переключателя | Contact Push ON Momentary SPST |
| Encoder Type | Incremental |
| Длина вала | 30.0 mm |
| Actuator Type | 6mm Dia Flatted End |
| Mounting Type | PCB, Through Hole |
| Detent option | 24 Detents |
| Rpm operating | 100 maximum |
| Switch travel | 0.5 ± 0.3 mm |
| Torque detent | 30 to 90 gf-cm |
| Contact bounce | 2.0ms maximum |
| Номин. контакта | 10mA @ 5VDC |
| Hand soldering | Not recommended |
| Torque running | 10 to 70 gf-cm |
| Built in Switch | Да |
| Момент затяжки | 10.2 kgf-cm maximum |
| Resolution code | 0024 |
| Ресурс вращения | 30000 cycles minimum |
| Mechanical angle | 360° continuous |
| Shaft style code | F |
| Описание | ENCODER INCRE QUAD HORIZN PC PIN |
| Termination Style | PC Pin |
| Electrical travel | Continuous |
| Сопр. контакта | 100 milliohms @ 5VDC |
| Switch power rating | 10mA at 5VDC |
| DigiKey Programmable | Not Verified |
| Switch configuration | Push Momentary Switch |
| Примечание | Энкодер |
| Pulses per Revolution | 24 |
| Сопр. изоляции | 10megohms @ 250VDC |
| Standard shaft length | 30.0 mm |
| Shaft side load static | 2.04 kgf minimum |
| Switch actuation force | 610 ± 306 gf |
| Тип упаковки | Palette (палетта) |
| Soldering condition wave | 260°C max for 3 ± 1 sec |
| Диап. темп. хр. | -40°C to +85°C |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -30°C to +70°C |
| Rotational Life (Cycles Min) | 30K |
| Описание (англ.) | PEC12R - 12 mm Incremental Encoder |
| Terminal bushing configuration | Horizontal Mount - Axial PC Pin/No Bushing |
| Диэлектрическая прочность | 50VAC minimum |
