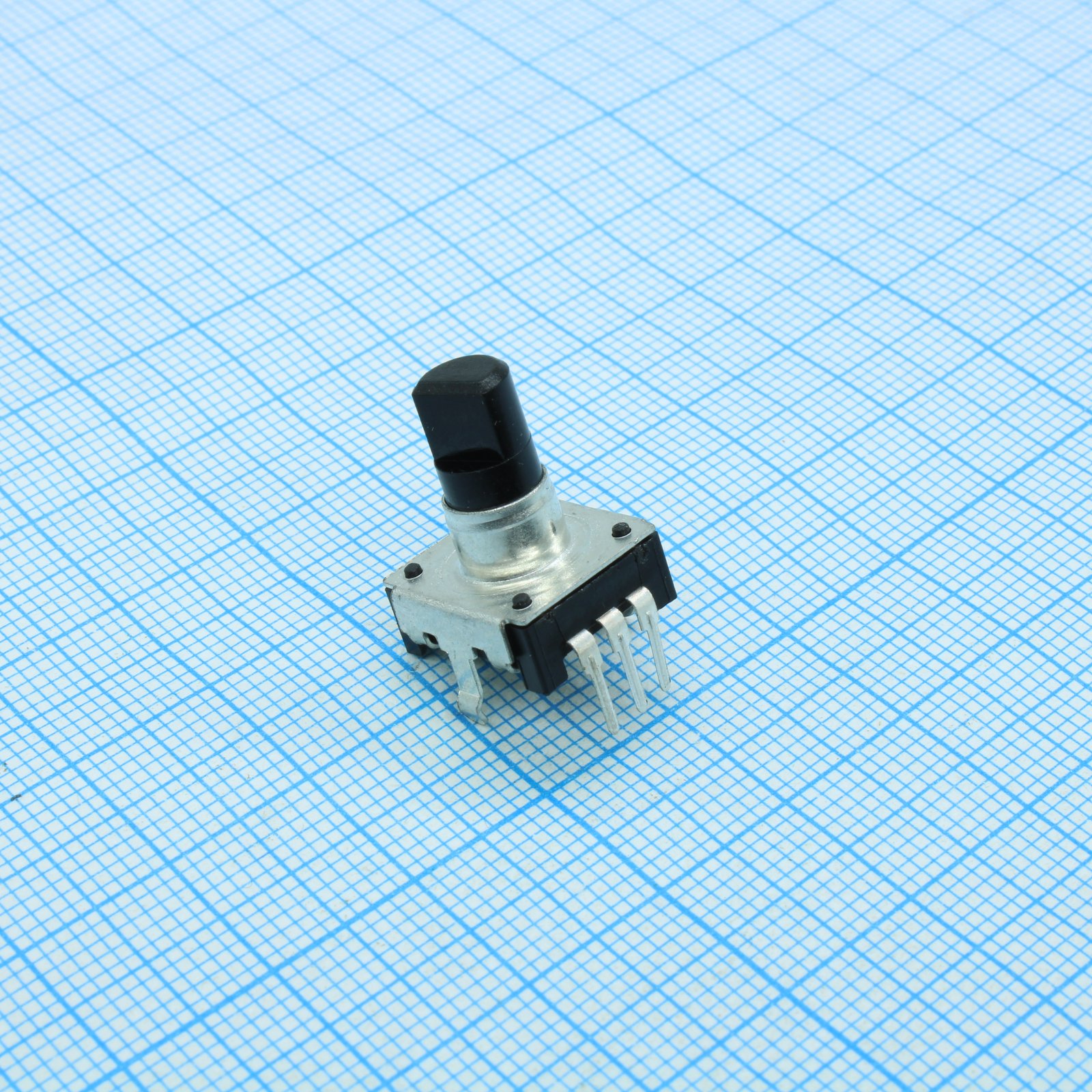

Энкодер PEC12, 24 щелчка, 24 импульса, пластмассовый вал 17мм, горизонтальные выводы инкрементальный
У поставщика
У поставщиков
40 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:40 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 118,75 |
| от 7 | 116,52 |
| от 14 | 113,48 |
| от 28 | 108,86 |
| от 56 | 102,20 |
Описание
Инкрементальный энкодер Bourns серии PEC12 с 24 щелчками и 24 импульсами на оборот. Оснащен пластмассовым валом длиной 17 мм и горизонтальными выводами для монтажа на плату. Обеспечивает четкую тактильную обратную связь и квадратурный цифровой выход. Применяется в бытовой электронике, аудиотехнике и панелях управления для регулировки громкости или настройки параметров.
Технические характеристики
| Удар | 100 G |
| Выключатель | Нет |
| Вес | 3 gm max |
| Ток, А | 0,01 |
| Detents | 24 |
| Корпус | PEC12R series, 12 mm diameter |
| Rpm max | 100 |
| Напряжение, В | 5 |
| Влажность | MIL-STD-202 Method 103B Condition B |
| Тип монтажа | Выводной |
| Степень IP | IP40 |
| Вибрация | 10~55~10 Hz / 1 min / 1.5 mm amplitude |
| Разрешение | 24 pulses per 360° rotation |
| Output code | 2-bit quadrature |
| Shaft style | Insulated Flatted |
| Длина вала | 17.5 mm |
| Contact bounce | 2.0 ms max |
| Torque running | 30.6 to 204 g-cm |
| Ресурс вращения | 30,000 cycles min |
| Torque mounting | 10.2 kgf.cm max |
| Mechanical angle | 360° continuous |
| Условия пайки | Wave soldering 260°C max for 3±1 sec |
| Темп. хранения | -40°C to +85°C |
| Примечание | Энкодер |
| Сопр. изоляции | 10 megohms @ 250VDC |
| Раб. температура | -30°C to +70°C |
| Shaft side load static | 2.04 kgf min |
| Тип упаковки | Palette (палетта) |
| Описание (англ.) | Mechanical Encoder Rotary Incremental Flat 0.007N.m Straight Quadrature Digital Square... |
| Диэлектрическая прочность | 50 VAC min |
