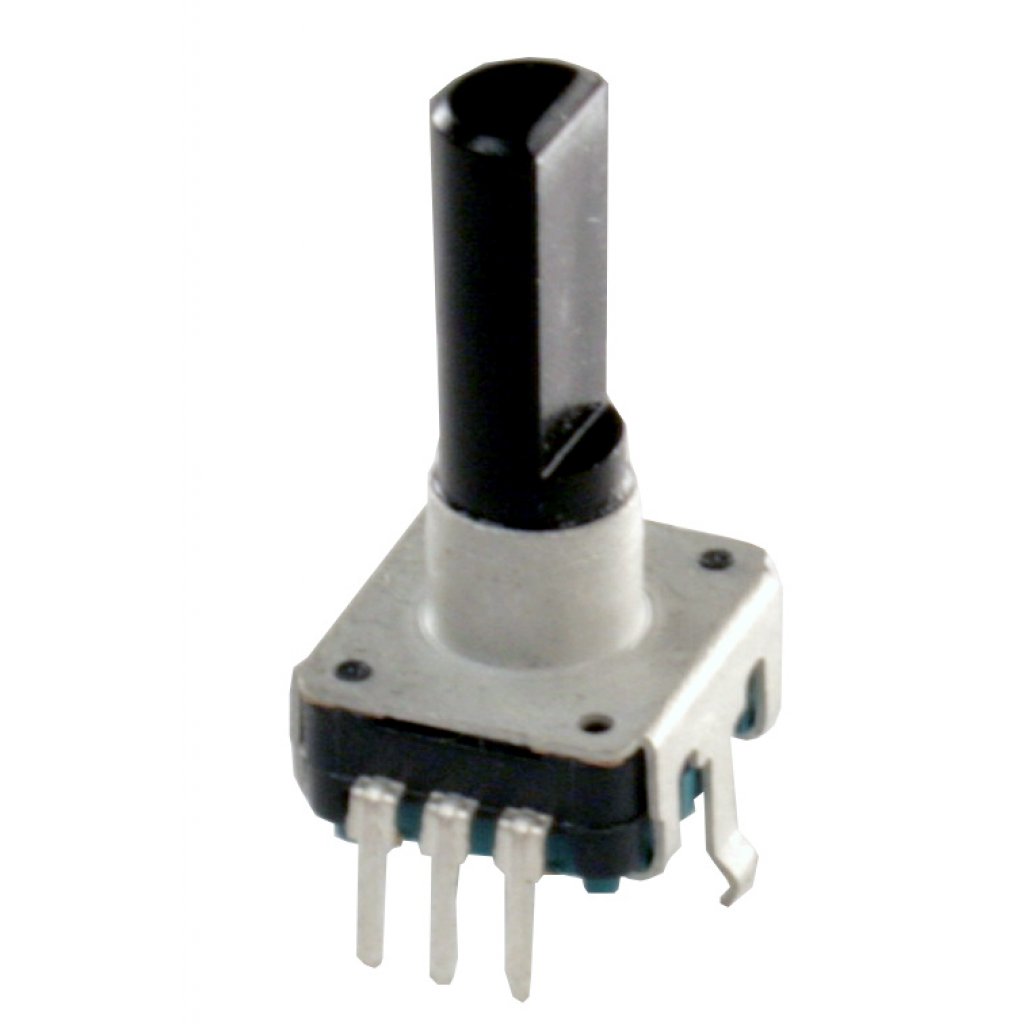

Энкодер PEC12, 12 щелчков, 12 импульсов, пластмассовый вал с лыской 25мм, горизонтальные выводы, 10мА, питание 5В
У поставщика
У поставщиков
254 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:254 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,55 |
| от 9 | 173,02 |
| от 17 | 169,77 |
| от 33 | 165,30 |
| от 75 | 159,30 |
Описание
Энкодер PEC12 от Bourns — это инкрементальный датчик с 12 щелчками и 12 импульсами на оборот. Оснащён пластмассовым валом с лыской длиной 25 мм и горизонтальными выводами, рассчитан на питание 5 В и ток до 10 мА. Применяется в промышленной автоматике и бытовой электронике для точного управления настройками.
Технические характеристики
| Модель | PEC12R-4125F-S0012 |
| Удар | 100G |
| Вес | 3 gm maximum |
| Ток, А | 0,01 |
| Detents | 12 detents |
| Корпус | PEC12R |
| Напряжение, В | 5 |
| Hardware | One flat washer and one mounting nut supplied with each encoder with bushing |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Тип монтажа | Horizontal Mount - Axial PC Pin/No Bushing |
| Степень IP | IP40 |
| Клеммы | Printed circuit board terminals |
| Вибрация | 10~55~10Hz / 1min / Amplitude 1.5mm |
| Разрешение | 12 pulses per 360° rotation |
| Тип выхода | 2-bit quadrature code |
| Shaft style | Insulated flatted shaft |
| Switch life | 20000 cycles minimum |
| Тип переключателя | Contact Push ON Momentary SPST |
| Длина вала | 25.0 mm |
| Rpm operating | 100 maximum |
| Switch travel | 0.5 ± 0.3 mm |
| Contact bounce | 2.0ms maximum |
| Номин. контакта | 10mA @ 5VDC |
| Hand soldering | Not recommended |
| Torque running | 30.6 to 204 g-cm |
| Момент затяжки | 10.2 kgf.cm maximum |
| Ресурс вращения | 30000 cycles minimum |
| Mechanical angle | 360° continuous |
| Описание | Encoders HORZ 12DET 12PULSE 25mm SHAFT SPST SW |
| Electrical travel | Continuous |
| Сопр. контакта | 100 milliohms @ 5VDC |
| Switch power rating | 10mA at 5VDC |
| Примечание | Энкодер |
| Сопр. изоляции | 10 megohms @ 250VDC |
| Shaft side load static | 2.04 kgf minimum |
| Switch actuation force | 610 ± 306 gf |
| Тип упаковки | Коробка с паллетами |
| Soldering condition wave | Sn95.5/Ag2.8/Cu0.7 solder with no-clean flux: 260°C max for 3±1 sec |
| Диап. темп. хр. | -40°C to +85°C |
| Диап. раб. темп. | -30°C to +70°C |
| Описание (англ.) | INCREMENTAL ENCODER, 12 MM, CONTACT RATING 10 MA - 5 VDC |
| Диэлектрическая прочность | 50VAC minimum |
| Тип | rotary encoder |
