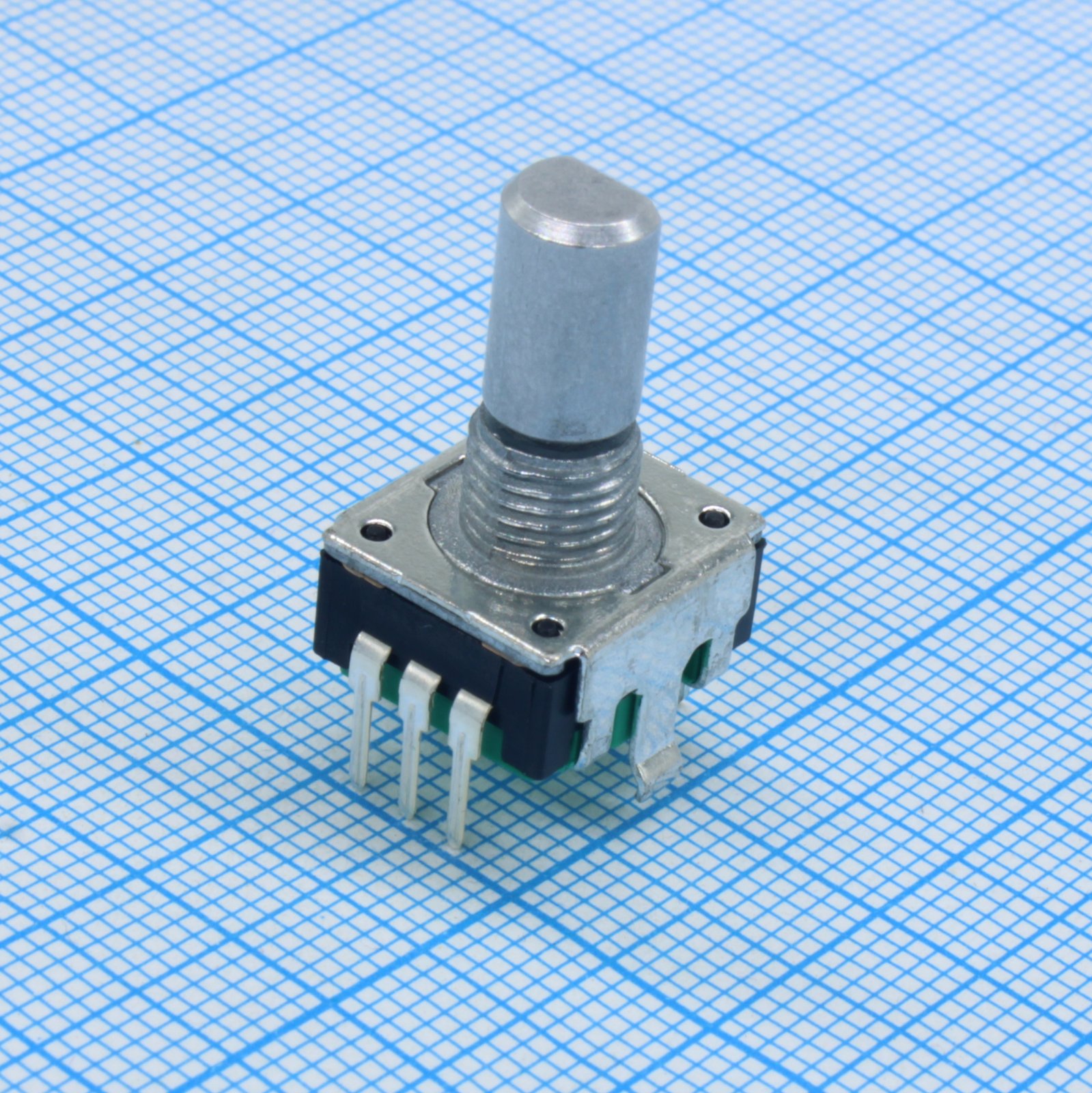

Энкодер PEC11, 12 щелчков, 12 импульсов, металлический вал с лыской 15мм, с кнопкой, горизонтальные выводы,крепление на гайку 7мм
У поставщика
У поставщиков
225 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:225 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 299,82 |
| от 9 | 281,98 |
| от 17 | 267,44 |
| от 33 | 256,63 |
| от 75 | 248,60 |
Описание
Энкодер Bourns PEC11R — механический инкрементальный датчик вращения с 12 щелчками и 12 импульсами на оборот. Оборудован металлическим валом с лыской длиной 15 мм и встроенной кнопкой. Горизонтальные выводы и крепление на гайку 7 мм упрощают монтаж. Применяется в промышленной автоматике, аудиотехнике и панелях управления.
Технические характеристики
| Удар | 100G |
| Detent | Да |
| Pulses | 12 |
| Вес | 5 gm max |
| Detents | 12 |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Nut width | 10.0 ± 0.5 mm |
| Клеммы | Printed circuit board terminals |
| Вибрация | 10~55Hz / 1 min / Amplitude 1.5mm |
| Размеры | Flat depth: 0.5mm; Высота корпуса: 5.0mm; Диаметр корпуса: 13.4mm; Общая длина: 12.5mm; Shaft diameter: 6.0 ± 0.1 mm |
| Shaft type | Flatted |
| Orientation | вертикальная |
| Output Type | Quadrature (Incremental) |
| Тип выхода | 2-bit quadrature code |
| Switch life | 20,000 cycles min |
| Тип переключателя | Contact Push ON Momentary SPST |
| With switch | Да |
| Encoder Type | Mechanical |
| Применение | Audio-visual equipment, Consumer electric appliances, Radios, Musical instrumentation, Communications equipment |
| Pcb mounting | горизонтальная |
| Длина вала | 15mm |
| Actuator Type | 6mm Dia Flatted End |
| Mounting Type | Panel, PCB Through Hole |
| Detent torque | 30 to 90 gf-cm |
| Nut thickness | 2.0 ± 0.2 mm |
| Operating rpm | 60 max |
| Switch travel | 0.5 ± 0.3 mm |
| Bushing thread | M7 x 0.75 |
| Contact bounce | 2.0 ms max |
| Номин. контакта | 10mA @ 5VDC |
| Способ монтажа | THT |
| Соотв. RoHS | Да |
| Running torque | 10-70 gf-cm |
| Built in Switch | Да |
| Момент затяжки | 10.2 kgf-cm max |
| Ресурс вращения | 30,000 cycles min |
| Shaft side load | 2.04 kgf min |
| Mechanical angle | 360° Continuous |
| Washer thickness | 0.5 mm |
| Описание | ENCODER MECH QUAD VERT PC PIN |
| Termination Style | PC Pin |
| Electrical travel | Continuous |
| Сопр. контакта | 100 milliohms ± 4 @ 5VDC |
| Hardware soldering | Not recommended |
| Темп. хранения | -40°C to +85°C |
| Switch power rating | 10mA at 5VDC |
| DigiKey Programmable | Not Verified |
| Примечание | Энкодер |
| Pulses per Revolution | 12 |
| Сопр. изоляции | 100 megohms @ 250VDC |
| Раб. температура | -30°C to +70°C |
| Washer outer diameter | 12.0 ± 0.3 mm |
| Switch actuation force | 610 ± 300 gf |
| Тип упаковки | Palette (палетта) |
| Soldering condition wave | Sn95.5/Ag2.8/Cu0.7, 3s ±1s, solder with no-clean flux: 260°C max for 1.9s |
| Rotational Life (Cycles Min) | 30K |
| Описание (англ.) | Mechanical Encoder Rotary Incremental Flat 0.007N.m Straight Quadrature Digital Square |
| Диэлектрическая прочность | 300VAC min |
| Тип | encoder |
