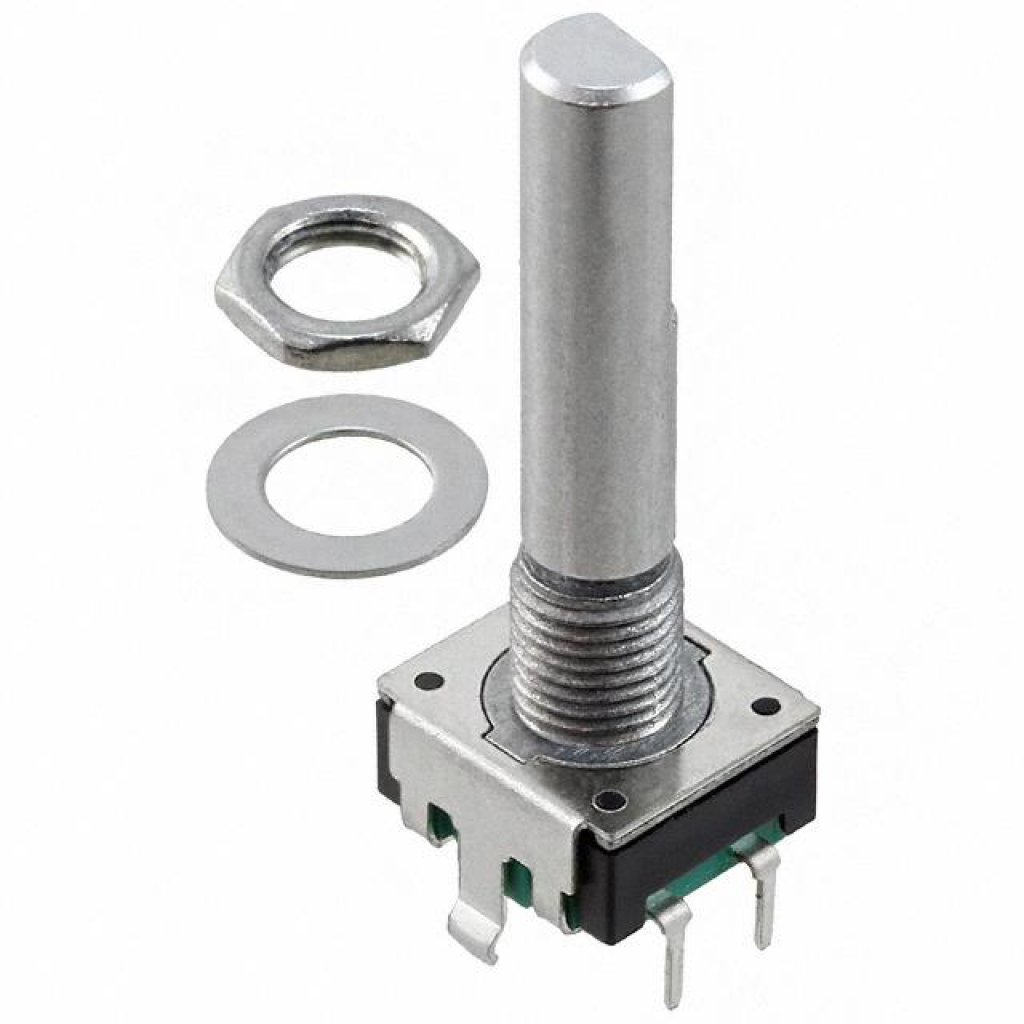

Энкодер PEC11, 24 щелчка, 24 импульса, металлический вал с лыской 30мм, с кнопкой, горизонтальные выводы,крепление на гайку 7мм
У поставщика
У поставщиков
356 шт.
Цены поставщиков
Склад 13
В наличии:356 шт
Срок поставки: до недели
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 330,69 |
| от 8 | 311,31 |
| от 15 | 295,52 |
| от 30 | 283,77 |
| от 60 | 275,03 |
Описание
Энкодер Bourns серии PEC11R с металлическим валом 30 мм и лыской под ключ. Обеспечивает 24 импульса и 24 щелчка на оборот, оснащён встроенной тактовой кнопкой. Модель с горизонтальными выводами и креплением на гайку 7 мм подходит для панельного монтажа в устройствах управления. Применяется в аудиотехнике, промышленных панелях и бытовой электронике для точной регулировки и ввода данных.
Технические характеристики
| Тип | incremental encoder with push switch |
| Модель | PEC11R-4230F-S0024 |
| Удар | 100 G |
| Вес | 5 gm maximum |
| Detents | 24 |
| Max rpm | 60 |
| Hardware | one flat washer and one mounting nut supplied |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Тип монтажа | сквозное отверстие |
| Степень IP | IP40 |
| Клеммы | printed circuit board terminals |
| Вибрация | 10~55~10 Hz / 1 min / amplitude 1.5 mm |
| Shaft type | metal flat |
| Тип выхода | quadrature (A and B signals) |
| Switch life | 20,000 cycles minimum |
| Тип переключателя | SPST momentary push-on |
| Длина вала | 30mm |
| Switch travel | 0.5 ± 0.3 mm |
| Torque detent | 30 to 90 gf-cm |
| Bushing thread | 7mm |
| Contact bounce | 2.0 ms maximum (at 15 RPM) |
| Detent options | 2 = 24 detents |
| Torque running | 10 to 70 gf-cm |
| Момент затяжки | 10.2 kgf.cm maximum |
| Ресурс вращения | 30,000 cycles minimum |
| Mechanical angle | 360° continuous |
| Описание | Encoders 30mm SHAFT w/SWITCH |
| Electrical travel | continuous |
| Условия пайки | wave soldering: 260°C max for 3 ± 1 sec with Sn95.5/Ag2.8/Cu0.7 solder and no-clean flux; hand soldering not recommended |
| Switch power rating | 10 mA at 5 V DC |
| Примечание | Энкодер |
| Pulses per revolution | 24 |
| Shaft side load static | 2.04 kgf minimum |
| Switch actuation force | 610 ± 306 gf |
| Terminal configuration | PC pin horizontal |
| Тип упаковки | Штучный товар |
| Диап. темп. хр. | -40°C to +85°C |
| Switch contact resistance | 100 milliohms @ 5 V DC |
| Диап. раб. темп. | -30°C to +70°C |
| Описание (англ.) | Mechanical Encoder Incremental with Switch 30mm Flat Shaft 24PPR Thru-Hole PC Pins |
