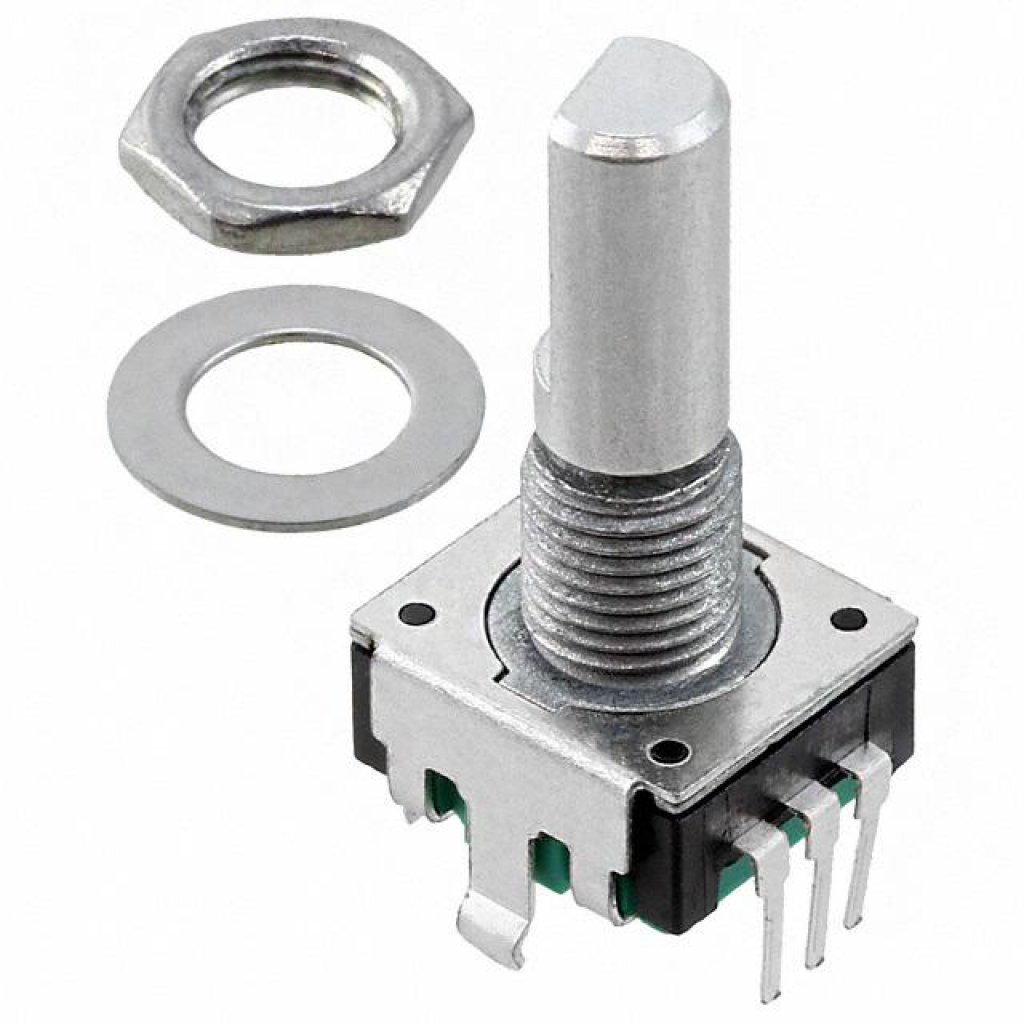

Энкодер PEC11, 24 щелчка, 24 импульса, металлический вал с лыской 20мм, горизонтальные выводы, крепление на гайку 7мм
У поставщика
У поставщиков
50 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:50 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 284,81 |
| от 9 | 267,73 |
| от 18 | 253,82 |
| от 35 | 243,47 |
| от 75 | 235,76 |
Описание
Энкодер PEC11 от Bourns — механический инкрементальный датчик угла поворота. Модель с 24 щелчками и 24 импульсами на оборот, оснащена металлическим валом с лыской длиной 20 мм и горизонтальными выводами для монтажа в отверстия. Применяется в промышленной автоматике, аудиотехнике и панелях управления.
Технические характеристики
| Модель | PEC11R |
| Удар | 100 G |
| Detents | 24 |
| Hardware | One flat washer and one mounting nut |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Тип монтажа | Выводной |
| Степень IP | IP40 |
| Вибрация | 10~55~10 Hz / 1 min / Amplitude 1.5 mm |
| Weight max | 5 gm |
| Тип выхода | 2-bit quadrature code |
| Артикул | PEC11R-4220F-N0024 |
| Shaft style | Metal Flatted |
| Длина вала | 20 mm |
| Detent option | 24 detents |
| Torque detent | 30 to 90 gf-cm |
| Contact bounce | 2.0 ms maximum (at 15 RPM) |
| Номин. контакта | 10 mA @ 5 VDC |
| Ном. ток | 10 mA |
| Hand soldering | Not recommended |
| Соотв. RoHS | Да |
| Torque running | 10 to 70 gf-cm |
| Ном. напряжение | 5 VDC |
| Mechanical angle | 360° continuous |
| Rpm operating max | 60 |
| Макс. момент затяжки | 10.2 kgf.cm |
| Rotational life min | 30000 cycles |
| Shaft side load min | 2.04 kgf |
| Условия пайки | Wave soldering: Sn95.5/Ag2.8/Cu0.7 solder with no-clean flux, 260°C max for 3±1 sec |
| Switch configuration | No switch |
| Примечание | Энкодер |
| Сопр. изоляции | 100 megohms @ 250 VDC |
| Pulses per revolution | 24 |
| Terminal configuration | PC Pin Horizontal/Rear Facing |
| Тип упаковки | Palette (палетта) |
| Диап. темп. хр. | -40°C to +85°C |
| Диап. раб. темп. | -30°C to +70°C |
| Описание (англ.) | Mechanical Encoder Incremental no Switch 20mm Flat Shaft 24PPR Thru-Hole PC Pins |
| Диэлектрическая прочность | 300 VAC minimum (sea level) |
