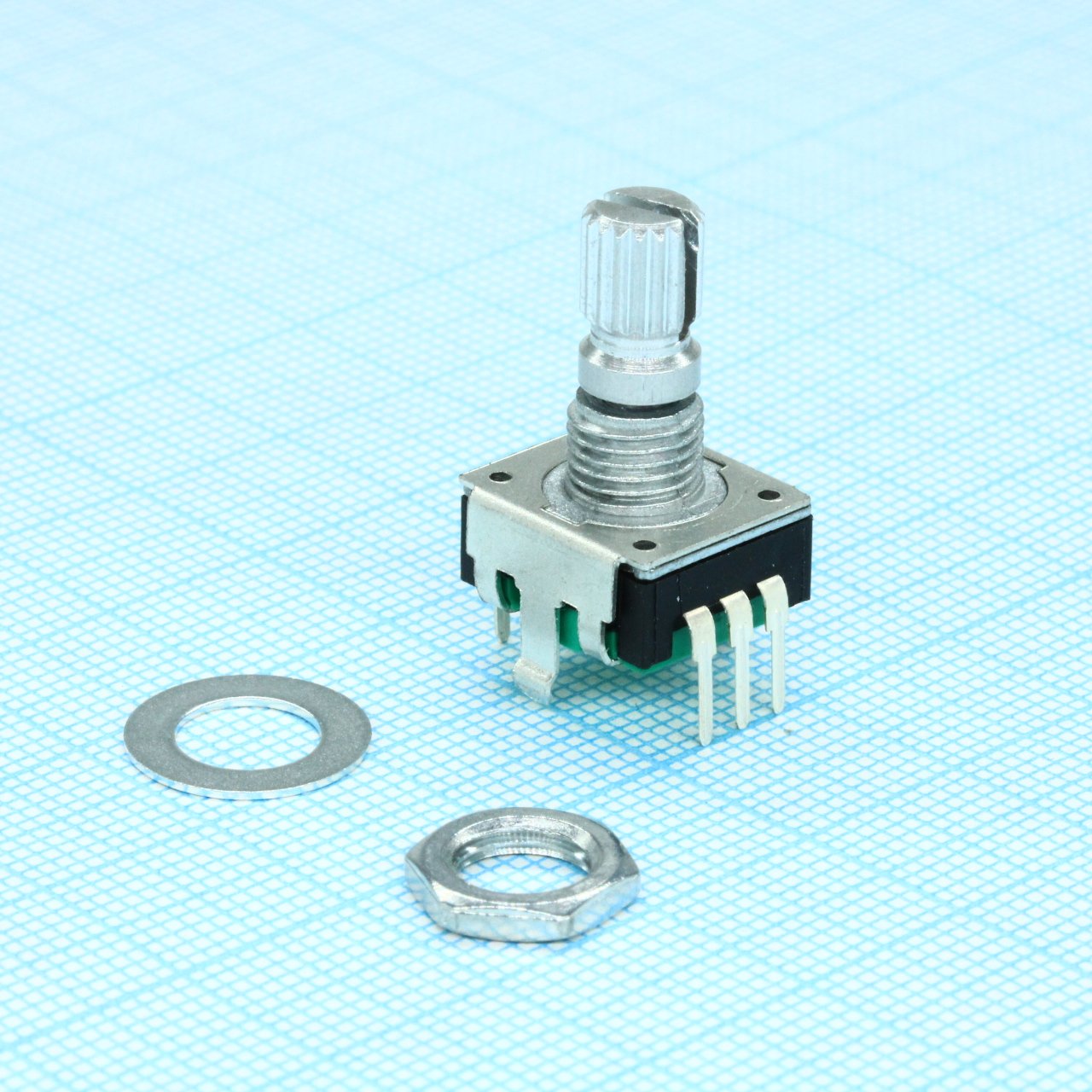

Энкодер PEC11, 24 щелчка, 24 импульса, металлический вал с насечкой 15мм, с кнопкой, горизонтальные выводы,крепление на гайку 7мм
У поставщика
У поставщиков
898 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:898 шт
Срок поставки: до недели
Норм. уп.: 75
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 348,52 |
| от 12 | 330,64 |
| от 24 | 316,45 |
| от 48 | 303,97 |
| от 150 | 295,54 |
Описание
Энкодер Bourns PEC11R — это инкрементальный датчик угла поворота с металлическим валом 15 мм и встроенной кнопкой. Модель выдаёт 24 импульса на оборот с 24 тактильными щелчками, корпус рассчитан на горизонтальный монтаж и крепление гайкой 7 мм. Применяется в промышленной автоматике, аудиотехнике и панелях управления для регулировки параметров.
Технические характеристики
| RoHS | Да |
| Удар | 100 G |
| Конструкция | Compact, rugged |
| Pulses | 24 |
| Серия | PEC11R |
| Вес | 5 gm (0.17 oz.) maximum |
| Ток, А | 0,01 |
| Detents | 24 |
| Напряжение, В | 5 |
| Hardware | One flat washer and one mounting nut supplied with each encoder |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Степень IP | IP 40 |
| Клеммы | Printed circuit board terminals |
| Вибрация | 10~55~10 Hz / 1 min. / Amplitude 1.5 mm |
| Shaft type | Metal knurled 15mm |
| Описание | 12 mm Incremental Encoder |
| Артикул | PEC11R-4215K-S0024 |
| Надежность | высокий |
| Switch life | 20,000 cycles minimum |
| Тип переключателя | Contact Push ON Momentary SPST |
| Encoder type | Incremental |
| Mounting nut | 7mm |
| Ном. мощность | 10 mA at 5 V DC |
| Detent option | 24 Detents (12, 24 pulses) |
| Detent torque | 30 to 90 gf-cm (0.41 to 1.25 oz-in) |
| Тип монтажа | THT |
| Rpm operating | 60 maximum |
| Switch travel | 0.5 ± 0.3 mm |
| Contact bounce | 2.0 ms maximum (15 RPM) |
| Hand soldering | Not recommended |
| Running torque | 10 to 70 gf-cm (0.14 to 0.97 oz-in) |
| Wave soldering | Sn95.5/Ag2.8/Cu0.7 solder with no-clean flux: 260 °C max. for 3 ±1 sec. |
| Момент затяжки | 10.2 kgf.cm (8.83 lb.-in.) maximum |
| Ресурс вращения | 30,000 cycles minimum |
| Mechanical angle | 360 ° continuous |
| Electrical travel | Continuous |
| Сопр. контакта | 100 milliohms @ 5 VDC |
| Push switch option | Да |
| Эл. прочность | 250 VAC |
| Примечание | Энкодер |
| Сопр. изоляции | 100 MΩ min at 250 VDC |
| Bushing shaft material | металл |
| Shaft side load static | 2.04 kgf (4.5 lbs.) minimum |
| Switch actuation force | 610 ± 306 gf (8.47 ± 4.24 oz.-in.) |
| Terminal configuration | PC Pin Horizontal/Rear Facing |
| Тип упаковки | Palette (палетта) |
| Диап. темп. хр. | -40 °C to +85 °C (-40 °F to +185 °F) |
| Диап. раб. темп. | -30 °C to +70 °C (-22 °F to +158 °F) |
| Описание (англ.) | 12 MM INCREMENTAL ENCODER |
| Тип | encoder |
