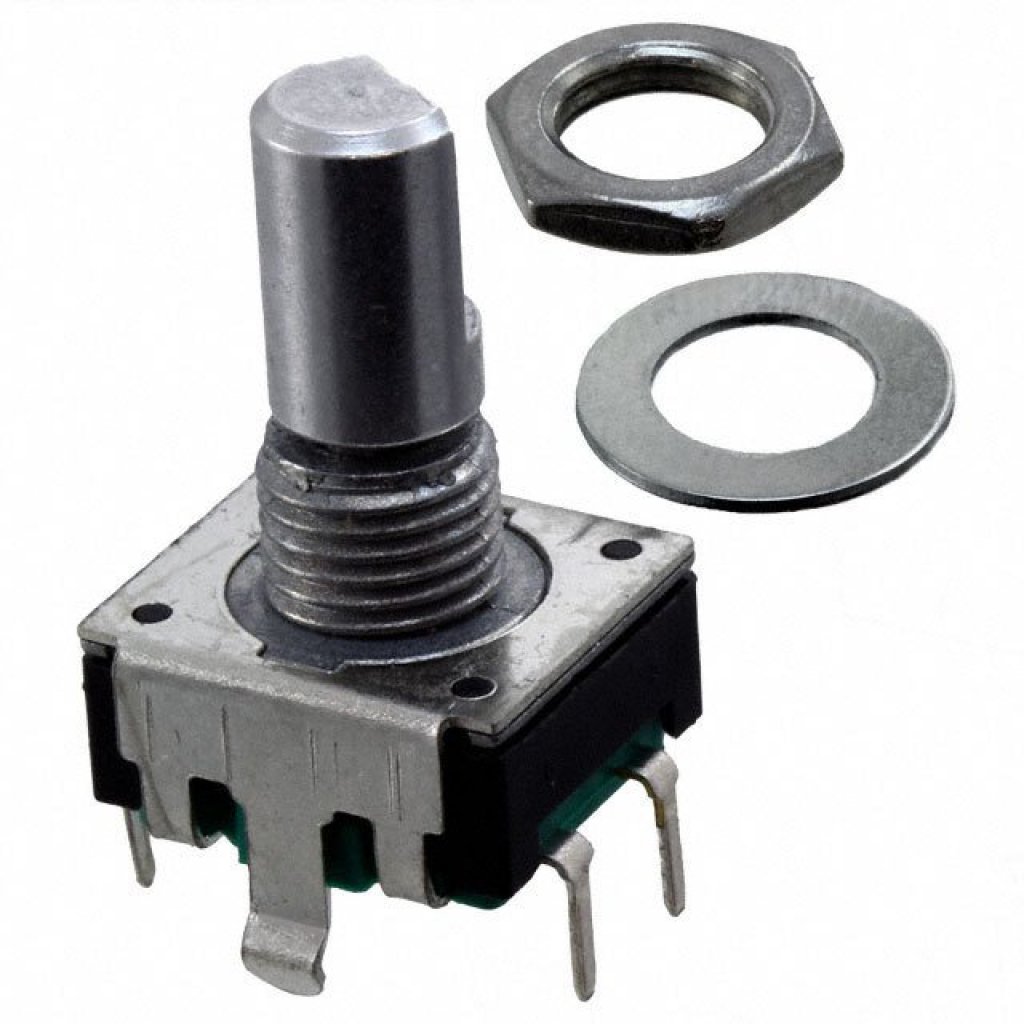

Энкодер PEC11, 24 щелчка, 24 импульса, металлический вал с лыской 15мм, с кнопкой, горизонтальные выводы, крепление на гайку 7мм
У поставщика
У поставщиков
500 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 299,97 |
| от 15 | 284,00 |
| от 30 | 271,33 |
| от 75 | 260,19 |
| от 150 | 252,66 |
Описание
Инкрементальный энкодер Bourns серии PEC11 с металлическим валом 15 мм и лыской. Обеспечивает 24 импульса и 24 щелчка на оборот, оснащён встроенной кнопкой. Устанавливается горизонтально на плату через отверстия, крепится гайкой 7 мм. Применяется в промышленной автоматике, аудиотехнике и панелях управления.
Технические характеристики
| Мощность, Вт | 50 |
| Удар | 100 G |
| Вес | 5 gm maximum |
| Ток, А | 0,01 |
| Корпус | PEC11R |
| Напряжение, В | 5 |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Тип монтажа | Выводной |
| Степень IP | IP40 |
| Клеммы | PC Pin Horizontal/Rear Facing |
| Вибрация | 10~55~10 Hz / 1 min / Amplitude 1.5 mm |
| Размеры | 12mm |
| Сопротивление | 100 milliohms @ 5VDC |
| Shaft type | metal shaft with flat |
| Push switch | Да |
| Switch life | 20,000 cycles minimum |
| Тип переключателя | Contact Push ON Momentary SPST |
| Длина вала | 15mm |
| Detent option | 24 detents |
| Rpm operating | 60 maximum |
| Switch travel | 0.5 ± 0.3 mm |
| Torque detent | 30 to 90 gf-cm |
| Contact bounce | 2.0 ms maximum |
| Torque running | 10 to 70 gf-cm |
| Момент затяжки | 10.2 kgf.cm maximum |
| Ресурс вращения | 30,000 cycles minimum |
| Shaft side load | 2.04 kgf minimum |
| Mechanical angle | 360° continuous |
| Описание | Encoders 15mm SHAFT w/SWITCH |
| Темп. диапазон | -30°C to +70°C |
| Сопр. контакта | 100 milliohms @ 5VDC |
| Условия пайки | Wave Soldering: 260°C max for 3±1 sec |
| Switch power rating | 10mA at 5V DC |
| Примечание | Энкодер |
| Pulses per revolution | 24 |
| Switch actuation force | 610 ± 306 gf |
| Тип упаковки | Palette (палетта) |
| Диап. темп. хр. | -40°C to +85°C |
| Описание (англ.) | Mechanical Encoder Incremental with Switch 15mm Flat Shaft 24PPR Thru-Hole PC Pins |
