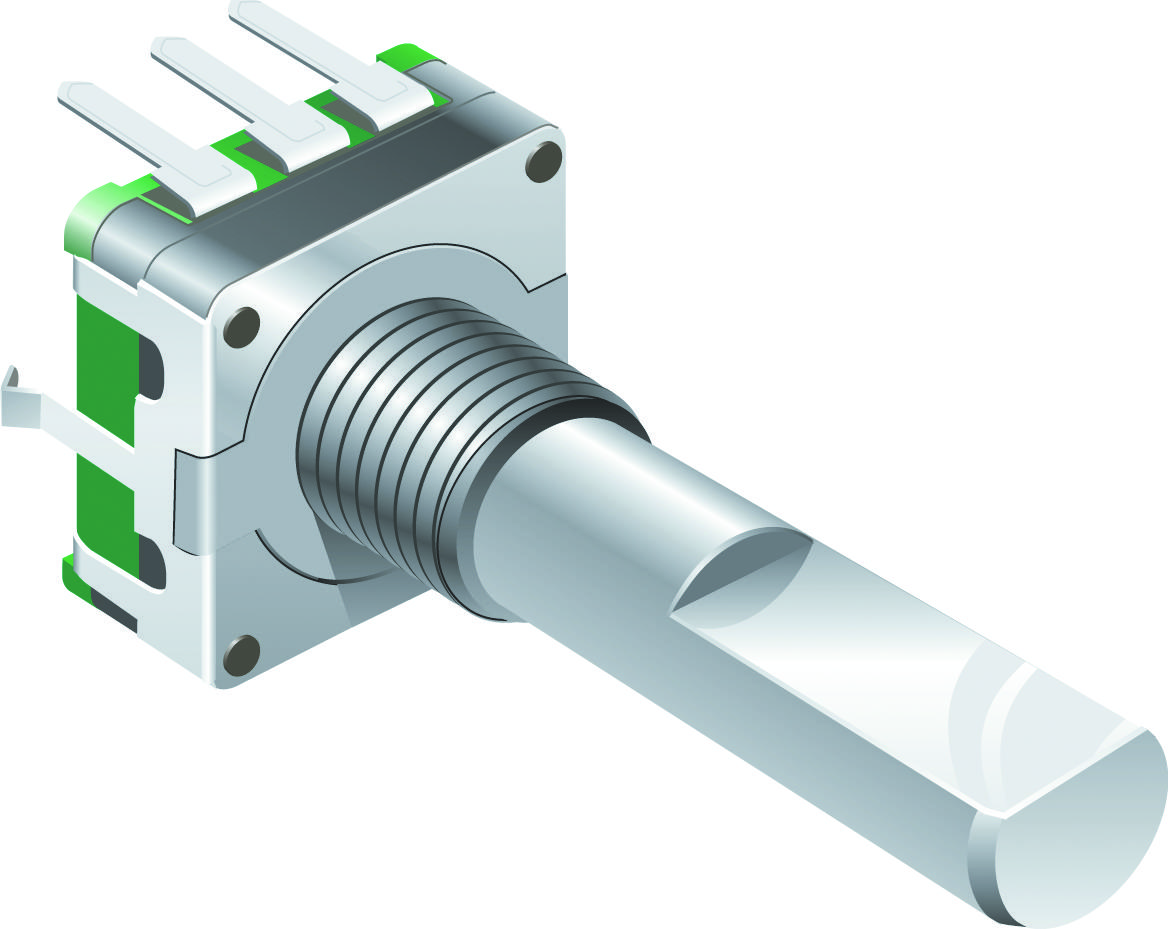

Инкрементный энкодер на 2 канала, 15мм вал с лыской, 5В DC, 18 положений
У поставщика
У поставщиков
170 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:170 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 323,09 |
| от 8 | 303,98 |
| от 16 | 288,41 |
| от 32 | 276,83 |
| от 75 | 268,20 |
Описание
Инкрементный энкодер от Bourns с механическим вращающимся валом диаметром 15 мм и лыской. Работает от 5 В постоянного тока, выдаёт квадратурный цифровой сигнал с разрешением 18 импульсов на оборот (18 PPR). Применяется в промышленной автоматике и панелях управления для точного позиционирования.
Технические характеристики
| Удар | 100 G |
| Вес | 5 gm maximum |
| Ток, А | 0,01 |
| Max rpm | 60 |
| Корпус | 12 mm incremental encoder |
| Напряжение, В | 5 |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Степень IP | IP40 |
| Вибрация | 10-55-10 Hz / 1 min / amplitude 1.5 mm |
| Shaft flat | Да |
| Тип выхода | Quadrature (incremental) |
| Switch life | 20000 cycles minimum |
| Тип переключателя | Contact Push ON Momentary SPST |
| Detent count | 18 |
| Длина вала | 15 mm |
| Detent torque | 30 to 90 gf-cm |
| Тип монтажа | Through-hole (PC pin) + panel mount with nut |
| Switch travel | 0.5 ± 0.3 mm |
| Contact bounce | 2.0 ms maximum at 15 RPM |
| Running torque | 10 to 70 gf-cm |
| Switch current | 10 mA |
| Switch voltage | 5V DC |
| Ресурс вращения | 30000 cycles minimum |
| Mechanical angle | 360° continuous |
| Electrical travel | Continuous |
| Hardware included | One flat washer and one mounting nut |
| Сопр. контакта | 100 milliohms @ 5V DC |
| Условия пайки | Wave soldering 260°C max for 3±1 sec, hand soldering not recommended |
| Примечание | Энкодер |
| Pulses per revolution | 18 |
| Switch actuation force | 610 ± 306 gf |
| Тип упаковки | Palette (палетта) |
| Диап. темп. хр. | -40°C to +85°C |
| Диап. раб. темп. | -30°C to +70°C |
| Описание (англ.) | Mechanical Encoder Rotary Incremental Knurl 0.97oz.in Straight Quadrature Digital Square Wave 18PPR |
