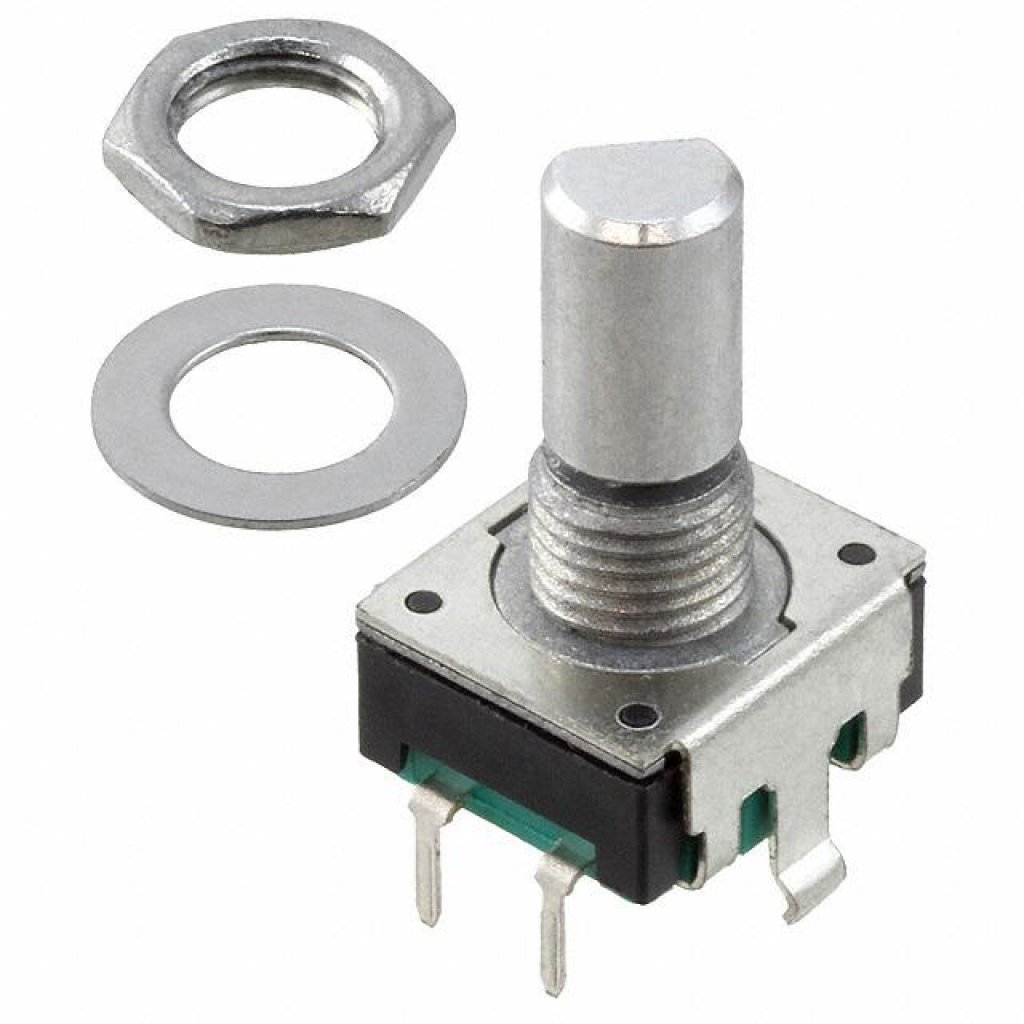

Энкодер PEC11R-4115F-S0018 с нажатием
У поставщика
У поставщиков
373 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:373 шт
Срок поставки: до недели
Норм. уп.: 75
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 347,59 |
| от 8 | 327,32 |
| от 15 | 310,81 |
| от 29 | 298,54 |
| от 75 | 289,41 |
Описание
Энкодер PEC11R-4115F-S0018 с функцией нажатия от Bourns — это компактный инкрементальный поворотный датчик с тактовой кнопкой. Предназначен для ручного ввода данных и навигации в аудиоаппаратуре, промышленных панелях управления и бытовой электронике. Обеспечивает 18 импульсов за оборот и тактильный отклик при вращении.
Технические характеристики
| RoHS | RoHS compliant |
| Удар | 100 G |
| Detent | Да |
| Output | 2-bit quadrature code |
| Серия | PEC11R |
| Вес | 5 gm max |
| Bushing | M7 x 0.75 |
| Корпус | 12 mm Incremental Encoder |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Степень IP | IP40 |
| Клеммы | Printed circuit board terminals |
| Вибрация | 10~55~10 Hz / 1 min / Amplitude 1.5 mm |
| Размеры | 12 mm |
| Shaft type | Flatted Shaft |
| Orientation | вертикальная |
| Output Type | Quadrature (Incremental) |
| Описание | 12 mm Incremental Encoder |
| Switch life | 20,000 cycles min |
| Тип переключателя | Contact Push ON Momentary SPST |
| Encoder Type | Mechanical |
| Длина вала | 15 mm |
| Actuator Type | 6mm Dia Flatted End |
| Mounting Type | Panel, PCB Through Hole |
| Detent torque | 30 to 90 gf-cm |
| Тип монтажа | THT |
| Rpm operating | 60 max |
| Switch travel | 0.5 ± 0.3 mm |
| Contact bounce | 2.0 ms max (15 RPM) |
| Номин. контакта | 10 mA @ 5 VDC |
| Hand soldering | 350 °C max for 3 s |
| Running torque | 10-70 gf-cm |
| Wave soldering | 260 °C max for 3 ± 1 s |
| Built in Switch | Да |
| Момент затяжки | 10.2 kgf-cm max |
| Ресурс вращения | 30,000 cycles min |
| Mechanical angle | 360 ° Continuous |
| Описание | Encoders 15mm SHAFT w/SWITCH |
| Termination Style | PC Pin |
| Electrical travel | Continuous |
| Темп. хранения | -40 °C to +85 °C |
| Switch power rating | 10 mA at 5 VDC |
| DigiKey Programmable | Not Verified |
| Примечание | Энкодер |
| Pulses per Revolution | 18 |
| Сопр. изоляции | 100 megohms @ 250V DC |
| Раб. температура | -30 °C to +70 °C |
| Shaft side load static | 2.04 kgf min |
| Switch actuation force | 610 ± 160 gf |
| Тип упаковки | Bulk (россыпь) |
| Switch contact resistance | 100 milliohms @ 5 VDC |
| Rotational Life (Cycles Min) | 30K |
| Описание (англ.) | Mechanical Encoder Incremental with Switch 15mm Flat Shaft 18PPR Thru-Hole PC Pins |
| Диэлектрическая прочность | 300 VAC min |
| Тип | encoder |
