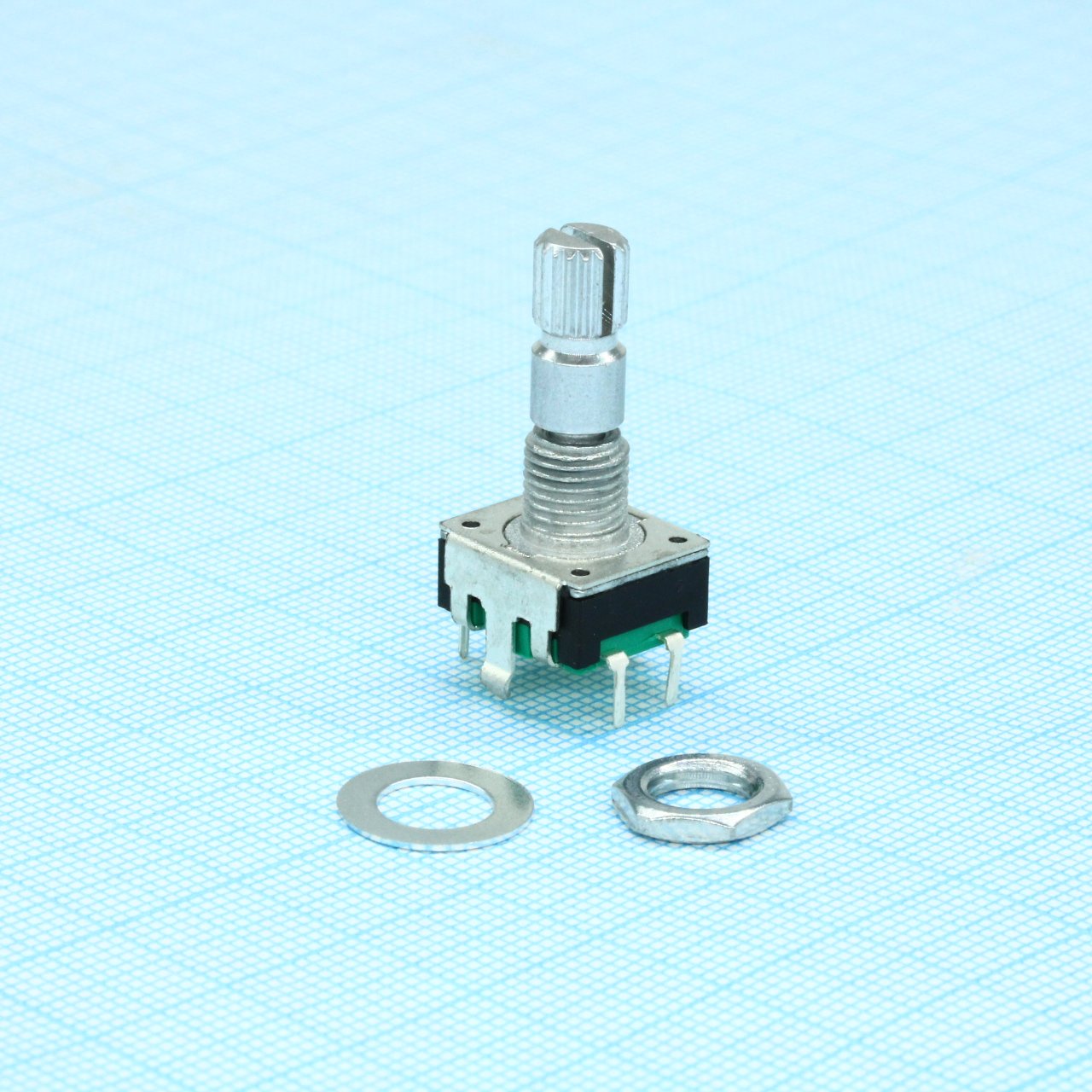

Энкодер PEC11, без щелчков, 24 импульса, металлический вал с насечкой 20мм, с кнопкой, горизонтальные выводы,крепление на гайку 7мм
У поставщика
У поставщиков
198 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:198 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 283,00 |
| от 9 | 266,02 |
| от 18 | 252,17 |
| от 35 | 241,88 |
| от 75 | 234,22 |
Описание
Энкодер PEC11 от Bourns — механический инкрементальный датчик с кнопкой. Металлический вал с насечкой длиной 20 мм, 24 импульса на оборот, без щелчков. Горизонтальные выводы для пайки, крепление на гайку 7 мм. Применяется в промышленной автоматике, аудиотехнике и панелях управления.
Технические характеристики
| Удар | 100G |
| Detent | Нет |
| Вес | 5 gm max |
| Detents | Without detents |
| Корпус | PEC11R-4020K-S0024 |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Тип монтажа | Выводной |
| Nut size | 7mm |
| Клеммы | Printed circuit board terminals |
| Вибрация | 10~55Hz / 1min / Amplitude 1.5mm |
| Размеры | Глубина: 14.0mm; Ширина: 12.5mm; Высота: 13.4mm; Диаметр корпуса: 12mm |
| Shaft type | Knurled metal shaft |
| Orientation | вертикальная |
| Output Type | Quadrature (Incremental) |
| Тип выхода | 2-bit quadrature code |
| Switch life | 20,000 cycles min |
| Тип переключателя | Contact Push ON Momentary SPST |
| With switch | Да |
| Encoder Type | Mechanical |
| Длина вала | 20mm |
| Actuator Type | 6mm Dia Knurled End |
| Mounting Type | Panel, PCB Through Hole |
| Detent torque | 30 to 90 gf-cm |
| Operating rpm | 60 max |
| Switch travel | 0.5 ± 0.3 mm |
| Bushing thread | M7 x 0.75 |
| Contact bounce | 2.0ms max |
| Номин. контакта | 10mA @ 5VDC |
| Running torque | 10-70 gf-cm |
| Built in Switch | Да |
| Момент затяжки | 10.2 kgf-cm max |
| Ресурс вращения | 30,000 cycles min |
| Shaft side load | 2.04 kgf min |
| Mechanical angle | 360° continuous |
| Описание | ENCODER MECH QUAD VERT PC PIN |
| Termination Style | PC Pin |
| Electrical travel | Continuous |
| Темп. диапазон | -30°C to +70°C |
| Стиль выводов | горизонтальная |
| Сопр. контакта | 100 mohm max @ 5VDC |
| Темп. хранения | -40°C to +85°C |
| Switch power rating | 10mA at 5VDC |
| DigiKey Programmable | Not Verified |
| Примечание | Энкодер |
| Pulses per Revolution | 24 |
| Сопр. изоляции | 100Mohm @ 250VDC |
| Раб. температура | -30°C to +70°C |
| Pulses per revolution | 24 |
| Switch actuation force | 610 ± 300 gf |
| Тип упаковки | Palette (палетта) |
| Soldering condition hand | 350°C max for 3s |
| Soldering condition wave | Sn95.5/Ag2.8/Cu0.7, 3s ±1s, 260°C max |
| Rotational Life (Cycles Min) | 30K |
| Описание (англ.) | Mechanical Encoder Incremental with Switch 20mm Knurled Shaft 24PPR Thru-Hole PC Pins |
| Диэлектрическая прочность | 300VAC min |
| Тип | encoder |
