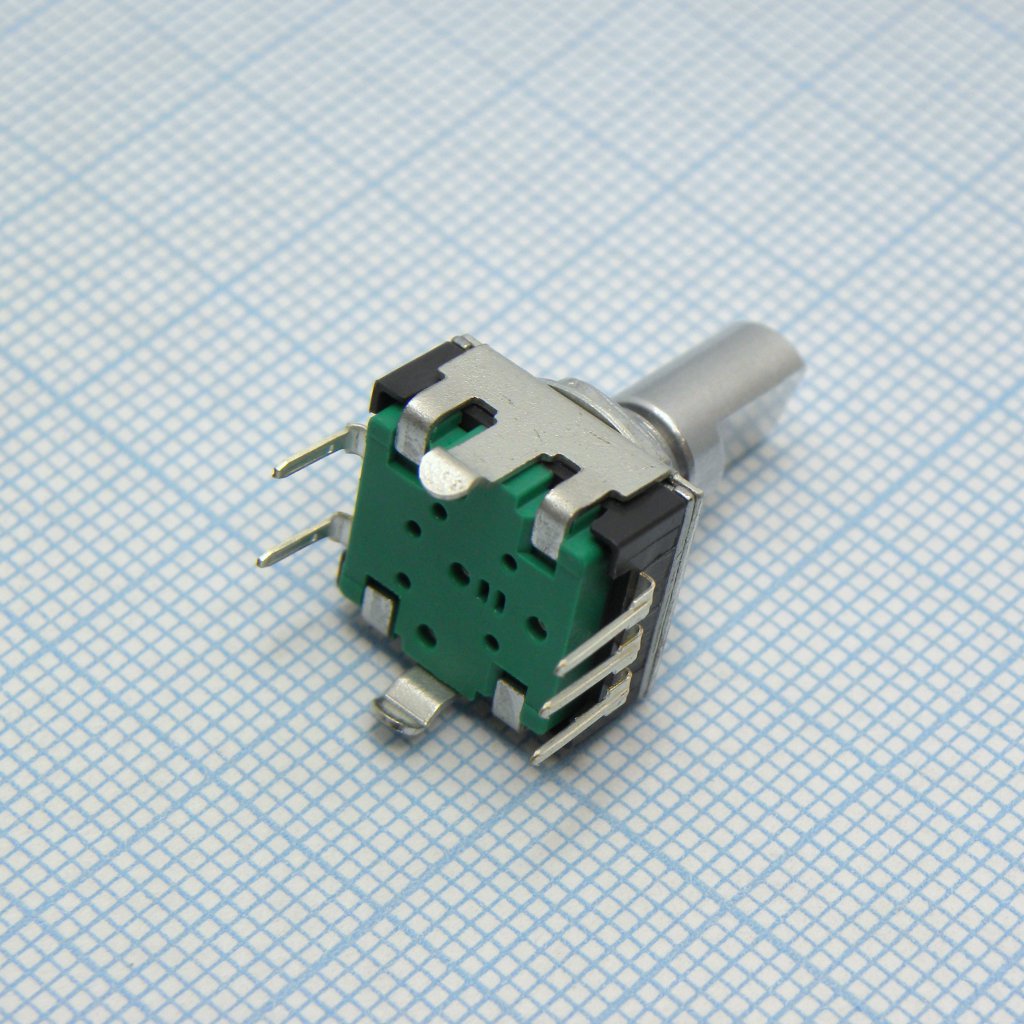

Энкодер PEC11, без щелчков, 24 импульса, металлический вал с лыской 15мм, с кнопкой, горизонтальные выводы,крепление на гайку 7мм
У поставщика
У поставщиков
573 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:573 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 269,32 |
| от 16 | 254,82 |
| от 32 | 243,32 |
| от 75 | 233,20 |
| от 150 | 226,35 |
Описание
Энкодер PEC11 от Bourns — инкрементальный датчик без фиксации, на 24 импульса за оборот. Оснащён металлическим валом с лыской длиной 15 мм и встроенной кнопкой, корпус крепится гайкой на 7 мм. Работает при напряжении до 5 В и токе до 10 мА. Подходит для промышленной автоматики и интерфейсов управления в бытовой электронике.
Технические характеристики
| RoHS | RoHS Directive 2015/863 compliant |
| Wash | Not recommended |
| Удар | 100 G |
| Detent | Нет |
| Output | 2-bit quadrature code |
| Pulses | 24 |
| Серия | PEC11R |
| Вес | 5 gm (0.17 oz) max |
| Detents | Нет |
| Корпус | 12 mm |
| Влажность | MIL-STD-202, Method 103B, Condition B |
| Степень IP | IP40 |
| Клеммы | Printed circuit board terminals |
| Вибрация | 10~55~10 Hz / 1 min / Amplitude 1.5 mm |
| Размеры | 12 mm body diameter |
| Shaft type | Metal, flatted |
| Orientation | вертикальная |
| Output Type | Quadrature (Incremental) |
| Описание | 12 mm Incremental Encoder |
| Push switch | Да |
| Switch life | 20,000 cycles min |
| Тип переключателя | Contact Push ON Momentary SPST |
| Encoder Type | Mechanical |
| Длина вала | 15mm |
| Actuator Type | 6mm Dia Flatted End |
| Mounting Type | Panel, PCB Through Hole |
| Detent torque | 30 to 90 gf-cm (0.41 to 1.25 oz-in) |
| Тип монтажа | THT |
| Switch travel | 0.5 ± 0.3 mm |
| Номин. контакта | 10 mA @ 5 VDC |
| Hand soldering | 350 °C max for 3 s |
| Running torque | 10-70 gf-cm (0.14 to 0.97 oz-in) |
| Wave soldering | Sn95.5/Ag2.8/Cu0.7, 260 °C max for 3 ± 1 s with no-clean flux |
| Built in Switch | Да |
| Момент затяжки | 10.2 kgf-cm (8.83 lb-in) max |
| Ресурс вращения | 30,000 cycles min |
| Mechanical angle | 360 ° Continuous |
| Описание | Encoders 15mm SHAFT w/SWITCH |
| Termination Style | PC Pin |
| Electrical travel | Continuous |
| Mounting hardware | M7 x 0.75 nut |
| Rpm operating max | 60 |
| DigiKey Programmable | Not Verified |
| Contact bounce 15rpm | 2.0 ms max |
| Примечание | Энкодер |
| Pulses per Revolution | 24 |
| Сопр. изоляции | 100 megohms @ 250V DC |
| Shaft side load static | 2.04 kgf (4.5 lbs) min |
| Switch actuation force | 610 ± 160 gf (8.47 ± 2.24 oz-in) |
| Тип упаковки | Palette (палетта) |
| Диап. темп. хр. | -40 °C to +85 °C (-40 °F to +185 °F) |
| Switch contact resistance | 100 milliohms @ 5 VDC |
| Диап. раб. темп. | -30 °C to +70 °C (-22 °F to +158 °F) |
| Rotational Life (Cycles Min) | 30K |
| Описание (англ.) | INCREMENTAL ENCODER, 12 MM, CONTACT RATING 10 MA - 5 VDC |
| Switch power rating resistive load | 10 mA at 5 VDC |
| Dielectric withstanding voltage sea level | 300 VAC min |
| Тип | encoder |
