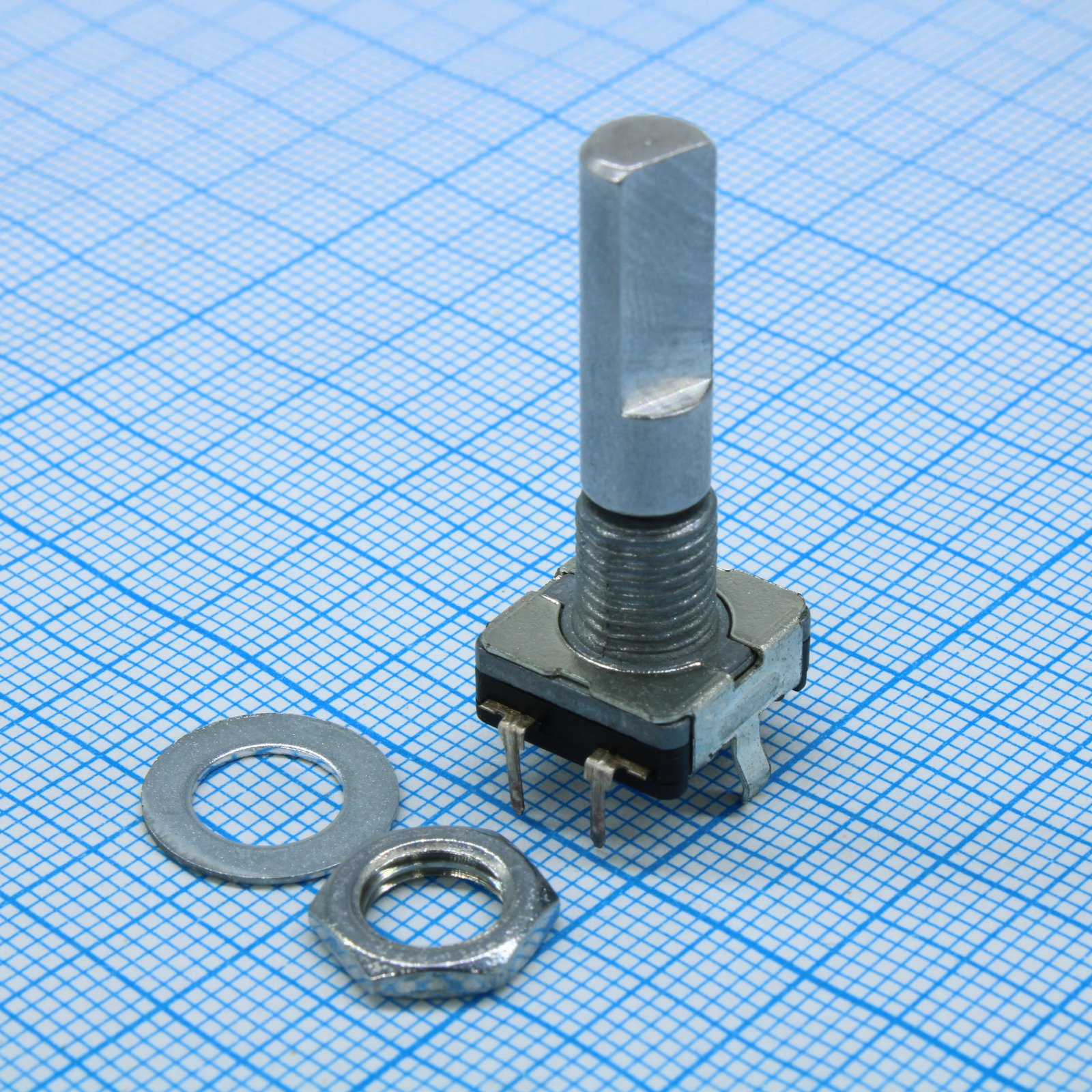

Энкодер механический поворотный инкрементный плоский 20PPR
У поставщика
У поставщиков
433 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:433 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 316,25 |
| от 5 | 312,24 |
| от 10 | 307,22 |
| от 19 | 300,48 |
| от 37 | 291,16 |
Описание
Энкодер механический поворотный инкрементный от Bourns. Устройство выдаёт 20 импульсов на оборот (20PPR) с квадратурным цифровым сигналом, имеет плоский корпус и прямое расположение выводов. Подходит для использования в промышленной автоматике и бытовой электронике.
Технические характеристики
| Мощность, Вт | 50 |
| Удар | 100 G |
| Detent | Да |
| Вес | 5 gm maximum |
| Ток, А | 0,01 |
| Корпус | 11 mm Low Profile Encoder |
| Напряжение, В | 5 |
| Hardware | One flat washer and one mounting nut supplied |
| Влажность | MIL-STD-202, Method 103B, Condition A |
| Тип монтажа | Выводной |
| Степень IP | IP 40 |
| Клеммы | Printed circuit board terminals |
| Вибрация | 10~55~10 Hz / 1 min / Amplitude 1.5 mm |
| Размеры | See product dimensions in datasheet |
| Сопротивление | 100 milliohms (closed circuit) |
| Разрешение | 20 pulses per 360 ° rotation |
| Orientation | вертикальная |
| Output Type | Quadrature (Incremental) |
| Тип выхода | 2-bit quadrature code |
| Shaft style | Metal Flatted Shaft |
| Switch life | 100,000 actuations minimum |
| Тип переключателя | Contact Push ON Momentary SPST |
| Encoder Type | Mechanical |
| Длина вала | 25.0 mm |
| Actuator Type | 6mm Dia Flatted End |
| Mounting Type | Panel, PCB Through Hole |
| Detent option | 20 detents |
| Detent torque | 20-200 gf-cm |
| Operating rpm | 60 maximum |
| Switch travel | 0.5 ± 0.3 mm |
| Contact bounce | 10 ms maximum |
| Номин. контакта | 10 mA @ 5 VDC |
| Hand soldering | Not recommended |
| Running torque | 10 to 150 gf-cm |
| Built in Switch | Да |
| Момент затяжки | 70 N-cm maximum |
| Ресурс вращения | 100,000 cycles minimum |
| Shaft side load | 2.04 kgf minimum |
| Mechanical angle | 360 ° continuous |
| Описание | Encoders ENCODER |
| Termination Style | PC Pin |
| Electrical travel | Continuous |
| Switch power rating | 10 mA at 5 VDC |
| DigiKey Programmable | Not Verified |
| Switch configuration | Push Momentary Switch |
| Примечание | Энкодер |
| Pulses per Revolution | 20 |
| Сопр. изоляции | 100 megohms @ 250 VDC |
| Switch actuation force | 610 ± 306 gf |
| Тип упаковки | Palette (палетта) |
| Shaft strength push pull | 100 N minimum |
| Soldering condition wave | 260 °C ±5 °C max for 3-5 seconds |
| Closed circuit resistance | 100 milliohms maximum |
| Диап. темп. хр. | -40 °C to +85 °C |
| Диап. раб. темп. | -25 °C to +80 °C |
| Rotational Life (Cycles Min) | 100K |
| Описание (англ.) | Mechanical Encoder Rotary Incremental Flat 2.1oz.in Straight Quadrature Digital Square Wave 20PPR Th |
| Диэлектрическая прочность | 300 VAC minimum |
| Тип | encoder |
