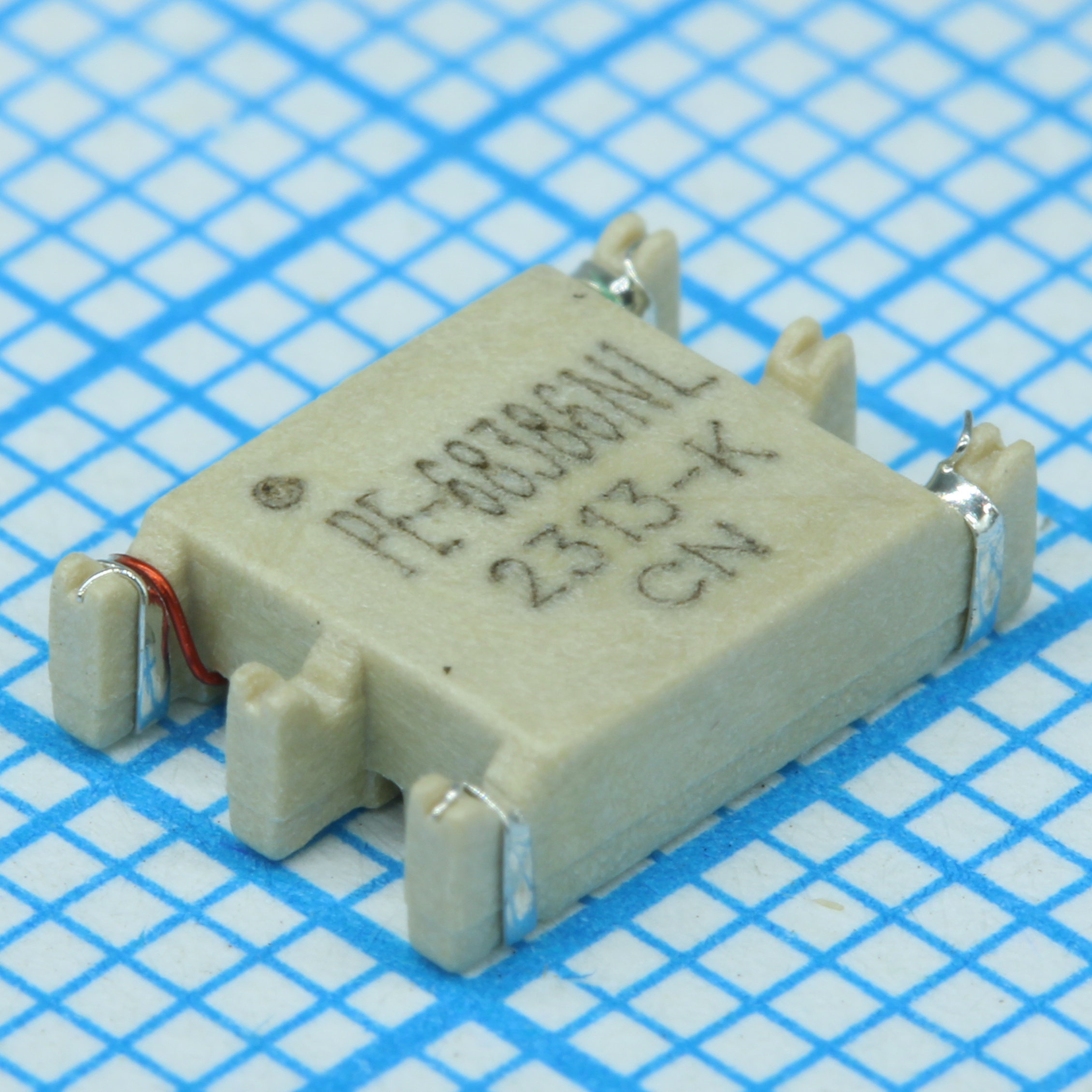

Трансформатор импульсный 1:1 изоляция 1500В 0.6Ом первичная обмотка 0.6Ом вторичная обмотка 6 выводов для поверхностного монтажа автомобильного применения
У поставщика
ПроизводительPulse
У поставщиков
973 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:973 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,03 |
| от 37 | 55,29 |
| от 73 | 51,42 |
| от 145 | 48,51 |
| от 289 | 46,33 |
Описание
Импульсный трансформатор от Pulse с изоляцией 1500 В и коэффициентом трансформации 1:1. Устройство имеет низкое сопротивление обмоток 0,6 Ом и выполнено в компактном SMD-корпусе для поверхностного монтажа. Подходит для применения в автомобильной электронике.
Технические характеристики
| Вес | 0.28g |
| Кол-во выводов | 6 |
| Описание | SMT Gate Drive Transformer |
| Артикул | PE-68386NLT |
| Коэфф. трансформации | 1:1 |
| Корпус | SMD 8.6*6.7*2.5 |
| Тип монтажа | SMD |
| Tube quantity | 60/tube |
| Volt usec max | 0.60V·µs |
| Тип изоляции | Functional Insulation |
| Соотв. RoHS | Yes (NL suffix) |
| Primary dcr max | 0.46Ω |
| Packaging suffix | T for Tape & Reel |
| Напр. изоляции | 1500VDC |
| Secondary dcr max | 0.60Ω |
| Размеры упаковки | 8.6 x 6.7 x 2.5mm |
| Tape reel quantity | 1500/reel |
| Автомобильный | AEC-Q200 and IATF16949 certified |
| Leakage inductance max | 785µH |
| Primary inductance min | 9.7µH |
| Operating frequency min | 50kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | +130°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | Pulse Transformer 1:1 1500VDC 0.6Ohm Prim. DCR 0.6Ohm Sec. DCR 6Term. SMD Automotive |
