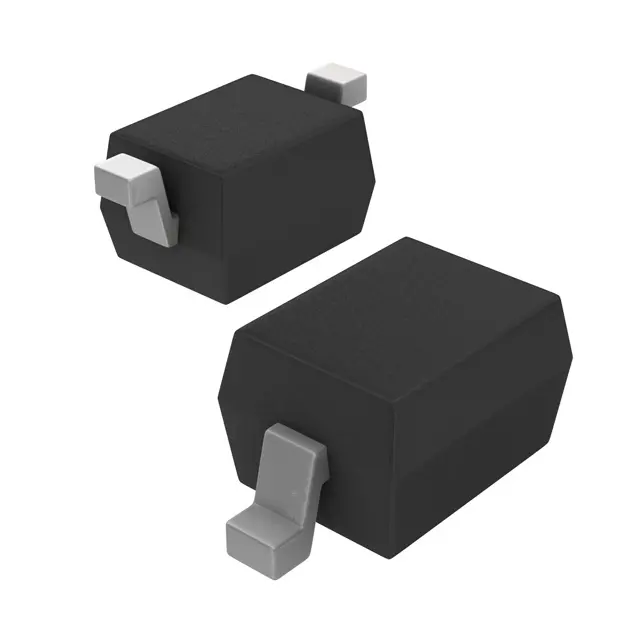

Стабилитрон 0.4Вт 5.1В PDZ5.1B,115
У поставщика
ПроизводительNEXPERIA
У поставщиков
3 039 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт27,47 ₽
Сумма714,22 ₽
+ доплата 490,00 ₽
В наличии3 039 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 26 штюрлицам и ИП
от 71 — 24,93 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 714,22 ₽. До заказа без доплаты не хватает 16 535,78 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
26 шт · Склад 13 · 714,22 ₽
Описание
Стабилитрон PDZ5.1B,115 от Nexperia. Напряжение стабилизации 5,1 В, мощность рассеивания 400 мВт. Компонент выполнен в компактном корпусе SOD-323 и рассчитан на рабочий диапазон температур от -65 до +150°C. Применяется в цепях защиты и стабилизации напряжения бытовой и промышленной электроники.
Технические характеристики
| Тип | PDZ5.1B |
| Вывод 1 | cathode |
| Вывод 2 | анод |
| Серия | PDZ-B |
| Корпус | SOD-323 |
| Тип монтажа | SMD |
| Кол-во выводов | 2 |
| Допуск | ±2% |
| Размеры | A: 1.1mm max, 0.8mm min; D: 1.8mm max, 1.6mm min; E: 1.35mm max, 1.15mm min; Q: 0.25mm max, 0.15mm min; C: 0.25mm max, 0.10mm min; V: 0.2mm; X: 0.2mm; A1: 0.05mm; HD: 2.7mm max, 2.3mm min; Lp: 0.45mm max, 0.15mm min; Bp: 0.40mm max, 0.25mm min |
| Описание | Voltage regulator diode (Zener diode) |
| Код маркировки | Z8 |
| Прямое напряжение | 0.9V at IF = 10mA; 1.1V at IF = 100mA |
| Обратный ток | 2µA at VR = 1.5V |
| Емкость диода | 300pF at f = 1MHz, VR = 0 |
| Макс. U стабилитрона | 5.20V |
| Мин. U стабилитрона | 4.96V |
| Номинальное напряжение стабилитрона | 5.1V |
| Темп. коэф. | 0.3mV/K |
| Общая рассеиваемая мощность | 400mW |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -65°C to +150°C |
| Непрерывный прямой ток | 200mA |
| Zener voltage test current | 5mA |
| Макс. дифференциальное сопротивление | 60Ω at IZ = 5mA |
| Условия рассеиваемой мощности | Tamb = 25°C; PCB 11 × 25 × 1.6 mm |
| Описание (англ.) | DIODE ZENER 5.1V 400MW SOD323 |
| Неповторяющийся пиковый обратный ток | 5.5A at tp = 100µs, Tamb = 25°C |
| Differential resistance test current | 5mA |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 340K/W |
| Тепловое сопротивление кристалл-точка пайки | 130K/W |
