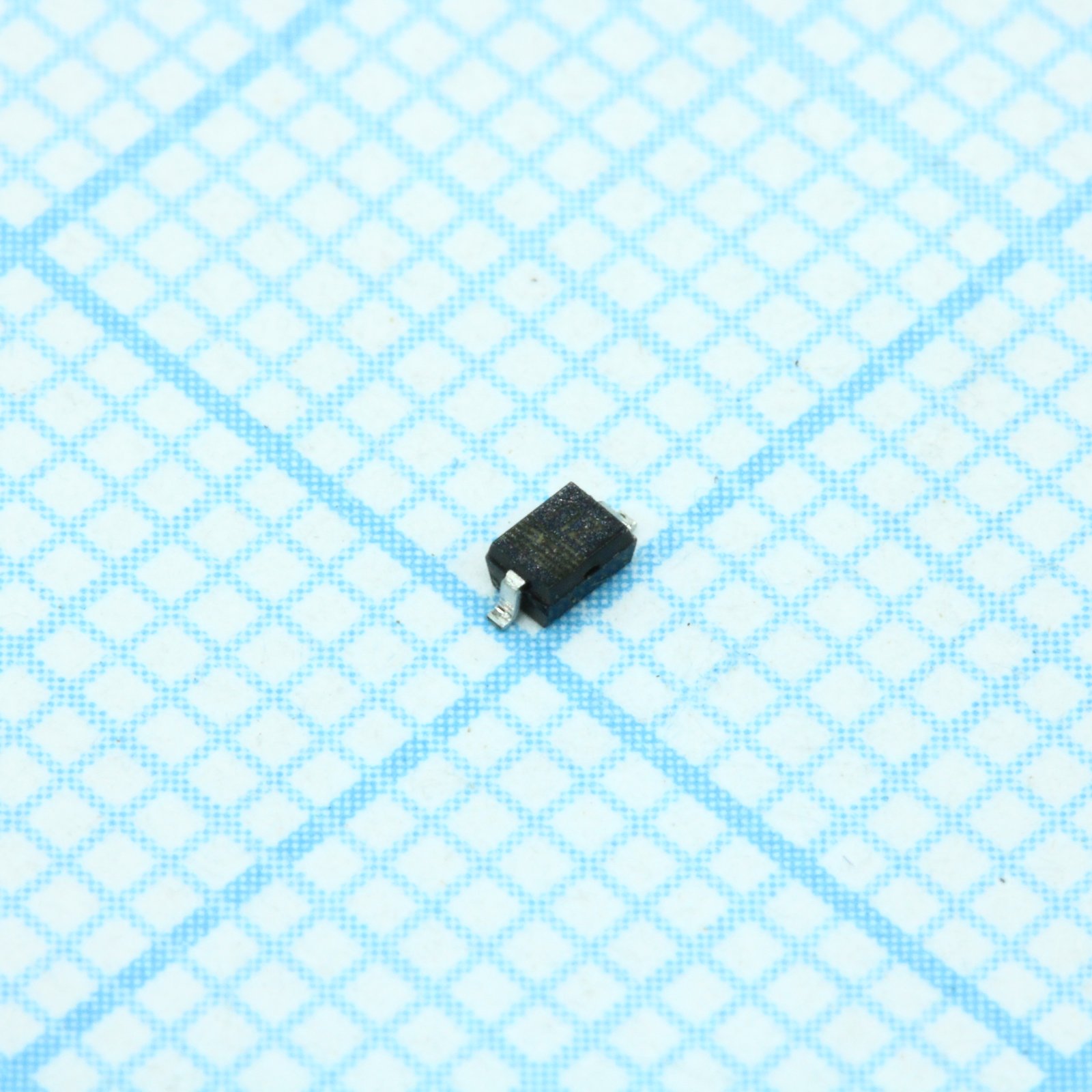

Стабилитрон 0.4Вт 36В PDZ36B,115
У поставщика
ПроизводительNEXPERIA
У поставщиков
2 945 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт17,95 ₽
Сумма718,00 ₽
+ доплата 490,00 ₽
В наличии2 945 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 40 штюрлицам и ИП
от 106 — 16,09 ₽ (−10%)
Заказ со склада «Склад 13» с этой позицией — 718,00 ₽. До заказа без доплаты не хватает 16 532,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
40 шт · Склад 13 · 718,00 ₽
Описание
Стабилитрон PDZ36B,115 от NEXPERIA. Компонент рассчитан на стабилизацию напряжения 36 В при мощности 400 мВт, выполнен в компактном корпусе SOD-323. Подходит для защиты цепей и стабилизации напряжения в бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | Voltage regulator diode |
| Серия | PDZ-B |
| Корпус | SOD-323 |
| Цоколевка | Вывод 1: cathode; Вывод 2: анод |
| Тип монтажа | SMD |
| Размеры | A: 1.1mm max / 0.8mm min; D: 1.8mm max / 1.6mm min; E: 1.35mm max / 1.15mm min; Q: 0.25mm max / 0.15mm min; C: 0.25mm max / 0.10mm min; V: 0.2mm; A1: 0.05mm; HD: 2.7mm max / 2.3mm min; Lp: 0.45mm max / 0.15mm min; A1: 0.2mm; Bp: 0.40mm max / 0.25mm min |
| Применение | General voltage regulation |
| Артикул | PDZ36B |
| Производитель | NXP Semiconductors |
| Код маркировки | ZU |
| Тестовый ток | 5mA |
| Pcb dimensions | 11 × 25 × 1.6mm |
| Номинальное напряжение | 36V |
| Допуск напряжения | ±2% |
| Макс. обратный ток | 50nA |
| Макс. рабочее напр. | 36.87V |
| Мин. рабочее напряжение | 35.07V |
| Серия диапазона напряжений | 2.4V to 36V (E24) |
| Ёмкость диода тип. | 59pF |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Темп. коэф. | 33.0mV/K |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Forward voltage 10mA max | 0.9V |
| Макс. темп. перехода | 150°C |
| Forward voltage 100mA max | 1.1V |
| Макс. дифференциальное сопротивление | 300Ω |
| Diode capacitance test freq | 1MHz |
| Диап. раб. темп. | -65°C to +150°C |
| Макс. общая рассеиваемая мощность | 400mW |
| Напряжение измерения обратного тока | 27V |
| Описание (англ.) | DIODE ZENER 36V 400MW SOD323 |
| Постоянный прямой ток макс. | 200mA |
| Diode capacitance test voltage | 0V |
| Total power dissipation test temp | 25°C |
| Неповторяющийся пиковый обратный ток | 0.8A |
| Differential resistance test current | 5mA |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 340K/W |
| Тепловое сопротивление кристалл-точка пайки | 130K/W |
| Non repetitive peak reverse current pulse width | 100μs |
