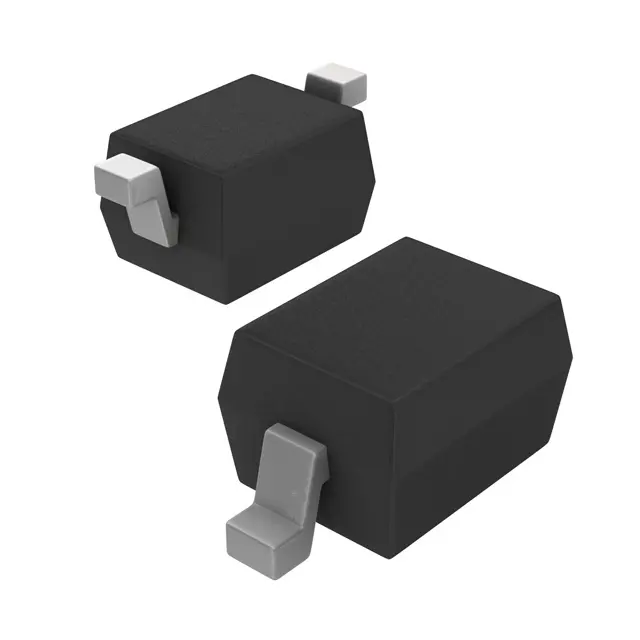

Стабилитрон 0.4Вт 15В PDZ15B,115
У поставщика
ПроизводительNEXPERIA
У поставщиков
227 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт29,04 ₽
Сумма696,96 ₽
+ доплата 490,00 ₽
В наличии227 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 24 штюрлицам и ИП
от 115 — 26,61 ₽ (−8%)
Заказ со склада «Склад 13» с этой позицией — 696,96 ₽. До заказа без доплаты не хватает 16 553,04 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
24 шт · Склад 13 · 696,96 ₽
Описание
Стабилитрон NEXPERIA PDZ15B,115 на 15 В. Мощность рассеивания составляет 400 мВт, компонент выполнен в компактном корпусе SOD-323. Работает в широком диапазоне температур от -65°C до 150°C. Подходит для защиты цепей и стабилизации напряжения в бытовой электронике.
Технические характеристики
| Вывод 1 | K (cathode) |
| Вывод 2 | A (anode) |
| Контактов | 2 |
| Тип | PDZ15B |
| Серия | PDZ-B |
| Vz max | 14.98V |
| Vz min | 14.34V |
| Корпус | SOD-323 |
| Тип монтажа | SMD |
| Размеры | A: 1.1mm max; D: 1.8mm max; E: 1.35mm max; Q: 0.25mm max; C: 0.25mm max; V: 0.2mm; A1: 0.05mm; HD: 2.7mm max; Lp: 0.45mm max; Bp: 0.40mm max; Единица: mm |
| Описание | Single Zener diode, low-power general purpose voltage regulator |
| Код маркировки | ZK |
| Квалификация | AEC-Q101 |
| Vz test current | 5mA |
| Емкость диода | 99pF |
| Допуск напряжения | ±2% |
| Прямое напряжение | 0.9V |
| Обратный ток, IR | 0.05µA |
| Обратное напряжение (Vr) | 11V |
| Темп. перехода | +150°C |
| Диапазон рабочего напряжения | 2.4V to 36V (E24) |
| Nominal working voltage | 15V |
| Темп. коэф. | 11.4mV/K |
| Общая рассеиваемая мощность | 400mW |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Forward voltage vf 100ma | 1.1V |
| Диап. темп. хр. | -65°C to +150°C |
| Непрерывный прямой ток | 200mA |
| Условия обратного тока | VR = 11V |
| Условия измерения ёмкости | f = 1MHz, VR = 0V, max |
| Описание (англ.) | DIODE ZENER 15V 400MW SOD323 |
| Forward voltage vf conditions | IF = 10mA |
| Условия теплового сопротивления | FR4 PCB, single-sided copper, tin-plated, standard footprint |
| Maximum differential resistance | 80Ω |
| Differential resistance conditions | IZ = 5mA |
| Temperature coefficient conditions | IZ = 5mA, typ |
| Total power dissipation conditions | Tamb ≤ 25°C |
| Forward voltage vf 100ma conditions | IF = 100mA |
| Неповторяющийся пиковый обратный ток | 2.0A |
| Рабочая температура | -65°C ~ 150°C |
| Термосопротивление переход-среда | 340K/W |
| Тепловое сопротивление переход-пайка | 130K/W |
| Non repetitive peak reverse current conditions | tp = 100µs, Tamb = 25°C |
