Описание

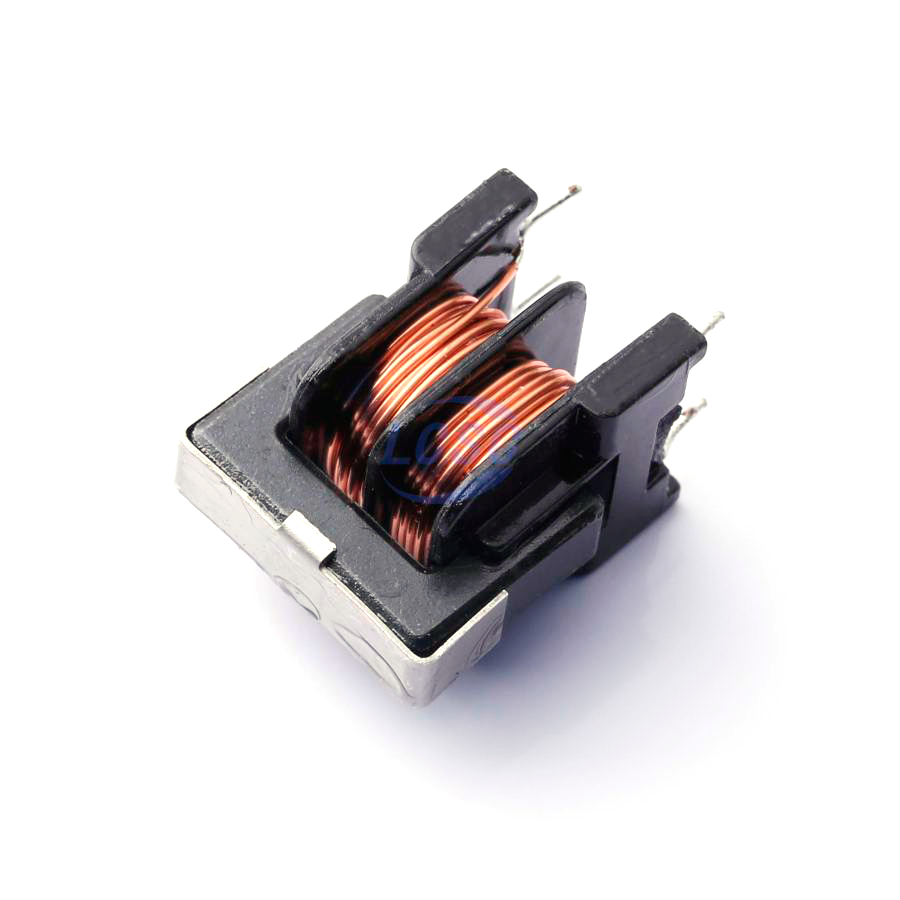

Фильтр PDUUAT16-103MLN от PROD Tech — это помехоподавляющий дроссель на ферритовом сердечнике с двумя обмотками. Компонент рассчитан на номинальный ток 4500 мА, индуктивность 10 мГн и выдерживает испытательное напряжение 1 кВ AC, корпус типа THT для монтажа в отверстия. Подходит для фильтрации электромагнитных помех в импульсных блоках питания и промышленной автоматике.
Технические характеристики
| Серия | UU16 |
| Varnish | C-2020 T-30 |
| Тип монтажа | сквозное отверстие |
| Упаковка | Fcl: 1496 pcs; Mpq: 187 pcs |
| Тип провода | 2UEW+F 155°C |
| Размеры | A: 22.0 mm max; B: 20.0 mm max; C: 28.5 mm max; D: 0.7 mm ±0.05; L: 4.0 mm ±0.5; D1: 10.5 mm ±0.5; D2: 13.5 mm ±0.5 |
| Индуктивность | 10 mH |
| Срок хранения | 12 months |
| Артикул | PDUUAT16-103MLN |
| Тип упаковки | THT |
| Испытательное напряжение | 0.3 V |
| Winding type | two sets of coil |
| Clip material | steel clip |
| Материал сердечника | ferrite core |
| Ном. ток | 4500 mA |
| Hi pot voltage | 1 kV AC |
| Inductance min | 8 mH |
| Тестовая частота | 1 kHz |
| Материал каркаса | bakelite |
| Сопротивление DC макс. | 0.11 Ω |
| Условия хранения | 5°C to 40°C, 10% to 75% RH |
| Мин. сопротивление изоляции | 100 MΩ |
| Диап. раб. темп. | -40°C to +105°C |
| Typical temperature rise at rated current | 40°C |
