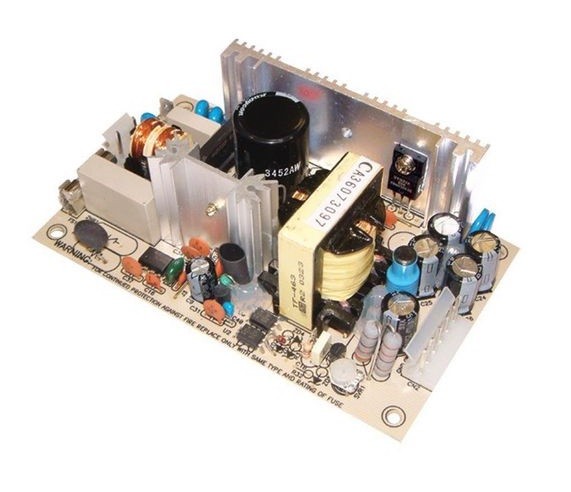

Источник питания PD-65B
У поставщика
У поставщиков
7 шт.
Норм. уп.: 54
Цены поставщиков
Склад 13
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 54
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 484,42 |
| от 2 | 1 469,61 |
| от 3 | 1 451,39 |
| от 5 | 1 427,74 |
| от 9 | 1 394,44 |
Описание
MEAN WELL PD-65B — открытый многоканальный источник питания мощностью 65,5 Вт. Работает от сети 90–264 В переменного тока, выдаёт стабильные 5 В с током до 6 А. Эффективность преобразования достигает 81%, пульсации и шум не превышают 50 мВ. Подходит для промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| Серия | PD-65 |
| Модель | PD-65B |
| Мощность | 65,5 Вт |
| Допуск | 4 % |
| Пульсации и шум | 50mV |
| КПД | 81% |
| Пусковой ток | 20A/115VAC, 40A/230VAC cold start |
| Время удержания | 60ms at full load |
| Степень защиты (IP) | Открытые |
| MTBF | 414.8K hrs min. MIL-HDBK-217F (25°C) |
| Ширина | 76 |
| Высота | 42 |
| Длина | 127 |
| Вес | 0.24Kg |
| Охлаждение | Free air convection |
| Ток, А | 6 |
| Напряжение, В | 5 |
| Тип монтажа | Chassis mount |
| Гарантия | 2 years |
| Макс. мощность | 66W |
| Время нарастания | 20ms at full load |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X,Y,Z axes |
| Переменный ток | 1.5A/115VAC, 0.9A/230VAC |
| Размеры | 127*76*42mm (L*W*H) |
| Время установки | 800ms |
| Ch1 voltage | 5V |
| Ch2 voltage | 24V |
| Описание | 65W Dual Output Switching Power Supply |
| Ном. мощность | 65.5W |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
| Вх. напряжение AC, В | 90 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 127 |
| Вх. напряжение DC 2, В | 370 |
| Ток утечки | <0.75mA |
| Выходные каналы | 2 |
| Макс. вых. мощность | 72W with 18CFM min forced air |
| Станд. безоп. | UL60950-1, TUV EN60950-1 approved |
| Влажн. хранения | 10 ~ 95% RH |
| Температурный коэффициент | 0.04%/°C (0 ~ 50°C) on +5V output |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Ch1 current range | 0.4 ~ 6A |
| Ch1 rated current | 3.5A |
| Ch2 current range | 0.2 ~ 2.6A |
| Ch2 rated current | 2A |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| Ac input connector | Molex 5277-02 or equivalent |
| Ch1 line regulation | 1.0% |
| Ch1 load regulation | 3.0% |
| Ch2 line regulation | 2.0% |
| Ch2 load regulation | 4.0% |
| Dc output connector | Molex 5273-06 or equivalent |
| Защита от перегр. | 73 ~ 105W rated output power, hiccup mode |
| Темп. хранения | -20 ~ +85°C |
| Частота перекл. | 65KHz |
| Раб. температура | -10 ~ +60°C |
| Ch1 ripple noise max | 50mVp-p |
| Ch2 ripple noise max | 150mVp-p |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Ch1 voltage adj range | 4.75 ~ 5.5V |
| Ch1 voltage tolerance | 4.0% |
| Ch2 voltage tolerance | 7.0% |
| Диапазон вх. частоты | 47 ~ 440Hz |
| Диапазон входного AC | 90 ~ 264VAC |
| Диапазон входного напряжения DC | 127 ~ 370VDC |
| Защита от перенапр. | CH1: 5.75 ~ 6.75VDC, hiccup mode |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 90 |
| Мин. входное напряжение DC, В | 127 |
| Степень IP | Открытые |
