Источник питания PD-45B
У поставщика
У поставщиков
18 шт.
Норм. уп.: 8
Цены поставщиков
Склад 39
В наличии:8 шт.
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 119,44 |
| от 4 | 1 086,84 |
| от 7 | 1 069,71 |
| от 12 | 1 055,82 |
| от 19 | 1 040,43 |
Склад 16
В наличии:7 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 136,12 |
Склад 13
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 72
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 010,76 |
| от 2 | 998,38 |
| от 3 | 982,34 |
| от 4 | 959,45 |
| от 7 | 920,79 |
Описание

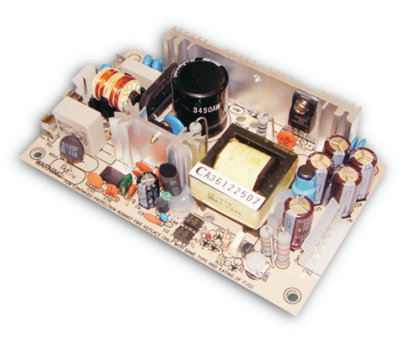

Источник питания PD-45B от MEAN WELL — открытый многоканальный блок мощностью 45 Вт. Работает от сети 90–264 В переменного тока, выдаёт стабильные 5 В с током до 5 А. Компактный корпус 127×76×28 мм и КПД 78% делают его удобным для встраивания в промышленную автоматику и телекоммуникационное оборудование.
Технические характеристики
| Мощность | 44,8 Вт |
| Допуск | 4 % |
| Пульсации и шум | 50mV |
| КПД | 78% |
| Пусковой ток | 15A/115VAC, 30A/230VAC |
| Время удержания | 60ms at full load |
| Защита от перенапряжения | 5.75~6.75VDC on CH1, Hiccup mode |
| Упаковка | 0.2Kg; 72pcs/16Kg/1.35CUFT |
| Степень защиты (IP) | Открытые |
| MTBF | 288.1K hrs min. MIL-HDBK-217F (25°C) |
| Ширина | 76 |
| Высота | 28 |
| Длина | 127 |
| Охлаждение | Free air convection |
| Ток, А | 5 |
| Напряжение, В | 5 |
| Гарантия | 2 years |
| Макс. мощность | 45W |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each axis |
| Переменный ток | 1A/115VAC, 0.7A/230VAC |
| Размеры | 127*76*28mm (L*W*H) |
| Защита | Short circuit / Overload / Over voltage |
| Ном. мощность | 44.8W |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
| Dc voltage ch1 | 5V |
| Dc voltage ch2 | 24V |
| Heat sink note | HS1, HS2 cannot be shorted |
| Вх. напряжение AC, В | 90 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 127 |
| Вх. напряжение DC 2, В | 370 |
| Отв. монтажа | M1 and M2 should be grounded for EMI |
| Диап. частот | 47~440Hz |
| Входной разъем | Molex 5277-02 or equivalent |
| Ток утечки | <0.75mA |
| Время нарастания | 800ms, 20ms at full load |
| Выходной разъем | Molex 5273-06 or equivalent |
| Макс. вых. мощность | 52W with 18CFM forced air |
| Станд. безоп. | UL60950-1, TUV EN60950-1 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~90% RH non-condensing |
| Current range ch1 | 0.4~5A |
| Current range ch2 | 0.2~1.8A |
| Rated current ch1 | 3.2A |
| Rated current ch2 | 1.2A |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 90~264VAC, 127~370VDC |
| Line regulation ch1 | 1.0% |
| Line regulation ch2 | 2.0% |
| Load regulation ch1 | 3.0% |
| Load regulation ch2 | 4.0% |
| Защита от перегр. | Hiccup mode, recovers automatically |
| Темп. хранения | -20~+85°C |
| Частота перекл. | 65KHz |
| Раб. температура | -10~+60°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Voltage tolerance ch1 | 4.0% |
| Voltage tolerance ch2 | 7.0% |
| Output ripple noise ch1 | 50mVp-p |
| Output ripple noise ch2 | 150mVp-p |
| Темп. коэф. | 0.04%/°C (0~50°C) on +5V output |
| Voltage adjust range ch1 | 4.75~5.5V |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 90 |
| Мин. входное напряжение DC, В | 127 |
| Степень IP | Открытые |
