Источник питания PD-45A
У поставщика
У поставщиков
235 шт.
Норм. уп.: 8
Цены поставщиков
Склад 39
В наличии:231 шт.
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 302,59 |
| от 3 | 1 266,81 |
| от 6 | 1 248,12 |
| от 10 | 1 232,95 |
| от 16 | 1 215,62 |
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 72
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 290,17 |
| от 2 | 1 277,24 |
| от 3 | 1 261,34 |
| от 5 | 1 240,69 |
| от 9 | 1 211,61 |
Описание

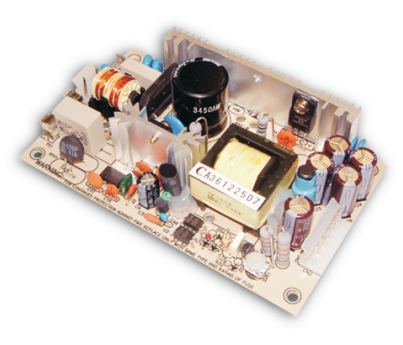

Источник питания MEAN WELL PD-45A — это открытый многоканальный блок питания на 40 Вт. Модель выдаёт стабильные 5 В с током от 0,4 до 5 А, имеет КПД 77% и низкий уровень пульсаций 50 мВ. Подходит для промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| Серия | PD-45 |
| Модель | PD-45A |
| Мощность | 40 Вт |
| Допуск | 4 % |
| Пульсации и шум | 50mV |
| КПД | 77% |
| Пусковой ток | 15A/115VAC, 30A/230VAC cold start |
| Время удержания | 60ms at full load |
| Упаковка | 72pcs/16Kg/1.35CUFT |
| Степень защиты (IP) | Открытые |
| MTBF | 288.1K hrs min. MIL-HDBK-217F (25°C) |
| Ширина | 76 |
| Высота | 28 |
| Длина | 127 |
| Вес | 0.2Kg |
| Охлаждение | Free air convection |
| Ток, А | 5 |
| Напряжение, В | 5 |
| Гарантия | 2 years |
| Макс. мощность | 40W |
| Время нарастания | 20ms at full load |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X,Y,Z axes |
| Переменный ток | 1A/115VAC, 0.7A/230VAC |
| Размеры | 127*76*28mm (L*W*H) |
| Время установки | 800ms |
| Ch1 voltage | 5V |
| Ch2 voltage | 12V |
| Описание | 45W Dual Output Switching Power Supply |
| Ном. мощность | 40W |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
| Температура хранения | -20 ~ +85°C |
| Working temp | -10 ~ +60°C |
| Вх. напряжение AC, В | 90 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 127 |
| Вх. напряжение DC 2, В | 370 |
| Отв. монтажа | M1 and M2 should be grounded for EMI purposes |
| Ток утечки | <0.75mA |
| Выходные каналы | 2 |
| Макс. вых. мощность | 52W with 18CFM min forced air |
| Станд. безоп. | UL60950-1, TUV EN60950-1 approved |
| Влажн. хранения | 10 ~ 95% RH |
| Температурный коэффициент | 0.04%/°C (0 ~ 50°C) on +5V output |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Ch1 current range | 0.4 ~ 5A |
| Ch1 rated current | 3.2A |
| Ch2 current range | 0.2 ~ 2.5A |
| Ch2 rated current | 2A |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| Ac input connector | Molex 5277-02 or equivalent |
| Ch1 line regulation | 1.0% |
| Ch1 load regulation | 3.0% |
| Ch2 line regulation | 2.0% |
| Ch2 load regulation | 4.0% |
| Dc output connector | Molex 5273-06 or equivalent |
| Защита от перегр. | 53 ~ 75W rated output power, hiccup mode, auto recovery |
| Частота перекл. | 65KHz |
| Ch1 ripple noise max | 50mVp-p |
| Ch2 ripple noise max | 120mVp-p |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Ch1 voltage adj range | 4.75 ~ 5.5V |
| Ch1 voltage tolerance | 4.0% |
| Ch2 voltage tolerance | 7.0% |
| Диапазон вх. частоты | 47 ~ 440Hz |
| Диапазон входного AC | 90 ~ 264VAC |
| Диапазон входного напряжения DC | 127 ~ 370VDC |
| Защита от перенапр. | 5.75 ~ 6.75VDC on CH1, hiccup mode, auto recovery |
| Макс. входное напряжение AC, В | 264 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение AC, В | 90 |
| Мин. входное напряжение DC, В | 127 |
| Степень IP | Открытые |
