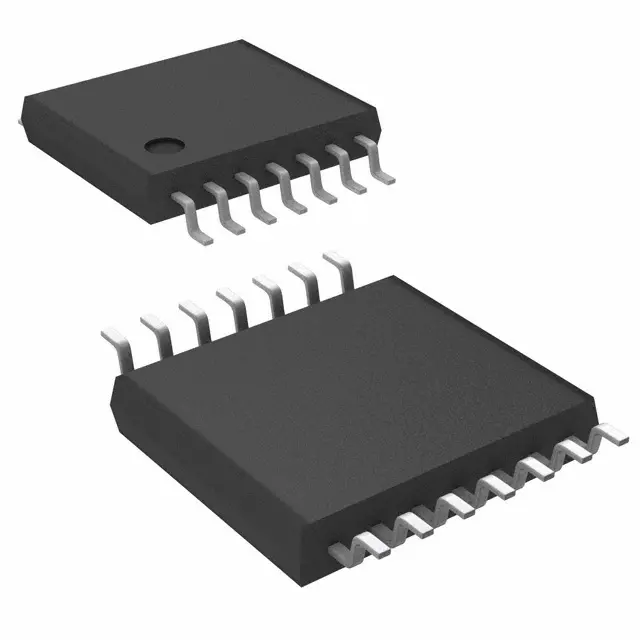

Аналого-цифровой преобразователь PCM1808PWR / TSSOP-14, Stereo A/D Converter
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы АЦП
У поставщиков
1 513 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:1 513 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 63,62 |
| от 60 | 59,12 |
| от 119 | 55,55 |
| от 237 | 52,42 |
| от 473 | 50,31 |
Описание
PCM1808PWR — это стереофонический аналого-цифровой преобразователь (АЦП) от Texas Instruments. Выполнен в компактном корпусе TSSOP-14 и предназначен для высококачественного преобразования аналоговых аудиосигналов в цифровой формат. Устройство отличается низким энергопотреблением и высокой производительностью, что делает его подходящим для портативной аудиотехники, цифровых диктофонов и других аудиоприложений.
Технические характеристики
| ESD CDM | +/-1500V |
| ЭСР HBM | +/-4000V |
| Корпус | TSSOP-14 |
| Тип монтажа | SMD |
| Размер корпуса | 4.40mm x 5.00mm |
| Разрешение | 24 bits |
| Описание | Single-Ended, Analog-Input 24-Bit, 96-kHz Stereo ADC |
| Артикул | PCM1808PWR |
| Snr typical | 99dB |
| Data formats | 24-Bit I2S, 24-Bit Left-Justified |
| System clock | 256fs, 384fs, 512fs |
| Pass band ripple | +/-0.05dB |
| Макс. вх. ток | +/-10mA |
| Опорное напряжение | 0.5VCC |
| Sampling rate max | 96kHz |
| Sampling rate min | 8kHz |
| Thd plus n typical | -93dB |
| Analog input voltage | 3Vp-p |
| Dynamic range typical | 99dB |
| Stop band attenuation | -65dB |
| Oversampling frequency | x64 |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -55C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. темп. перехода | 150C |
| Analog supply voltage max | 5.5V |
| Analog supply voltage min | 4.5V |
| Analog supply voltage nom | 5V |
| Digital supply voltage max | 3.6V |
| Digital supply voltage min | 2.7V |
| Digital supply voltage nom | 3.3V |
| Диап. раб. темп. | -40C to +85C |
| Описание (англ.) | 2-Channel Dual ADC Delta-Sigma 96ksps 24-bit Serial 14-Pin TSSOP T/R |
| High pass filter cutoff 48khz | 0.91Hz |
| Рабочая температура | -40В°C ~ 85В°C |
