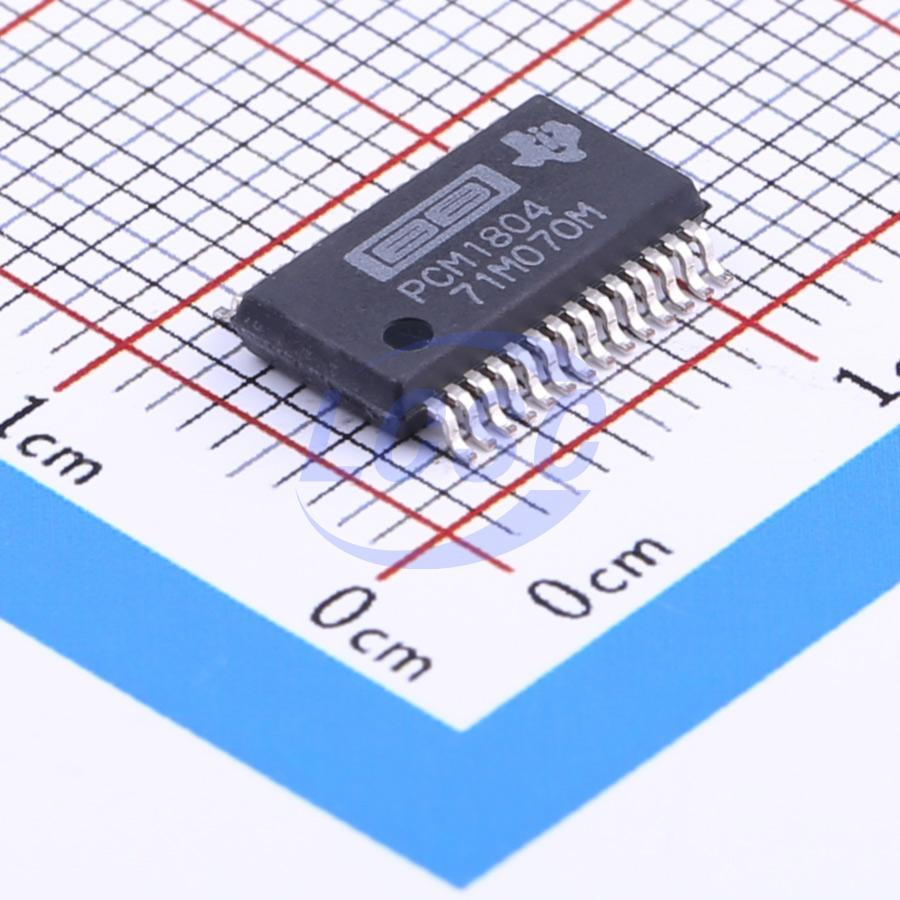

24-разрядный дельта-сигма АЦП PCM1804DBR
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
143 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:143 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 240,51 |
| от 10 | 225,71 |
| от 20 | 213,64 |
| от 40 | 204,65 |
| от 80 | 197,97 |
Описание
Texas Instruments PCM1804DBR — 24-разрядный дельта-сигма аналого-цифровой преобразователь в корпусе SSOP28. Микросхема обеспечивает высокое качество преобразования аудиосигнала с низким уровнем шума. Применяется в профессиональном аудиооборудовании, звуковых картах и Hi-Fi-устройствах.
Технические характеристики
| Корпус | 28-pin SSOP |
| Snr typ | 111 dB |
| Тип монтажа | SMD |
| Кол-во выводов | 28 |
| Thd n typ | -102 dB |
| Dsd output | 1-bit, 64fs |
| ESD рейтинг | 2 kV per MIL-STD-883C Method 3015 |
| Разрешение | 24-bit |
| Описание | 24-bit delta-sigma stereo A/D converter, fully differential analog input |
| Артикул | PCM1804DBR |
| Применение | AV amplifier, MD player, Digital VTR, Digital mixer, Digital recorder |
| Архитектура | Delta-sigma modulator with linear phase antialias digital filter and high-pass filter |
| Peak detection | Да |
| Interface modes | Master or slave mode selectable |
| Hp filter cutoff | -3 dB at 1 Hz (fS=48 kHz) |
| Pass band ripple | ±0.005 dB |
| Dynamic range typ | 112 dB |
| Hp filter control | enabled/disabled via BYPAS |
| Рассеиваемая мощность | 225 mW |
| Audio data formats | Left-Justified, I2S, Standard 24-bit, DSD |
| Sampling rate range | 32 kHz to 192 kHz |
| System clock ratios | 128fs, 256fs, 384fs, 512fs, 768fs |
| Analog supply voltage | 5V nominal (4.75V to 5.25V) |
| Stop band attenuation | -100 dB |
| Digital supply voltage | 3.3V nominal (3.0V to 3.6V) |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -55°C to 150°C |
| Analog input configuration | fully differential |
| Analog input voltage range | ±2.5 V |
| Температура пайки выводов | 260°C, 5s |
| Internal pulldown resistance | 51 kΩ typical |
| System clock frequency range | 8.192 MHz to 36.864 MHz |
| Описание (англ.) | ADC DLTASGMA AUD 24BIT 28SSOP |
| Ambient temperature under bias | -40°C to 125°C |
| Operating free air temperature | -10°C to 70°C |
| Absolute max supply voltage vcc | 6.5V |
| Absolute max supply voltage vdd | 4V |
| Absolute max vcc vdd difference | <3V |
| Digital output load capacitance | 10 pF |
| Package reflow peak temperature | 260°C |
| Absolute max analog input voltage | -0.3V to VCC+0.3V |
| Absolute max digital input voltage | FMT0,FMT1,S/M,OSR0,OSR1,OSR2,SCKI,RST: -0.3V to 6.5V; BYPAS,DATA/DSDR,BCK/DSDL,LRCK/DSDBCK,OVFL,OVFR: -0.3V to VDD+0.3V |
| Absolute max input current any pin | ±10 mA |
| Analog input full scale differential | 5 Vp-p |
| Absolute max ground voltage difference | ±0.1V |
