ЦАП 24-бит стерео (аудио) 192кГц 28-SSOP
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
275 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:275 шт
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 497,56 |
| от 4 | 491,73 |
| от 7 | 484,48 |
| от 13 | 474,89 |
| от 25 | 461,50 |
Описание

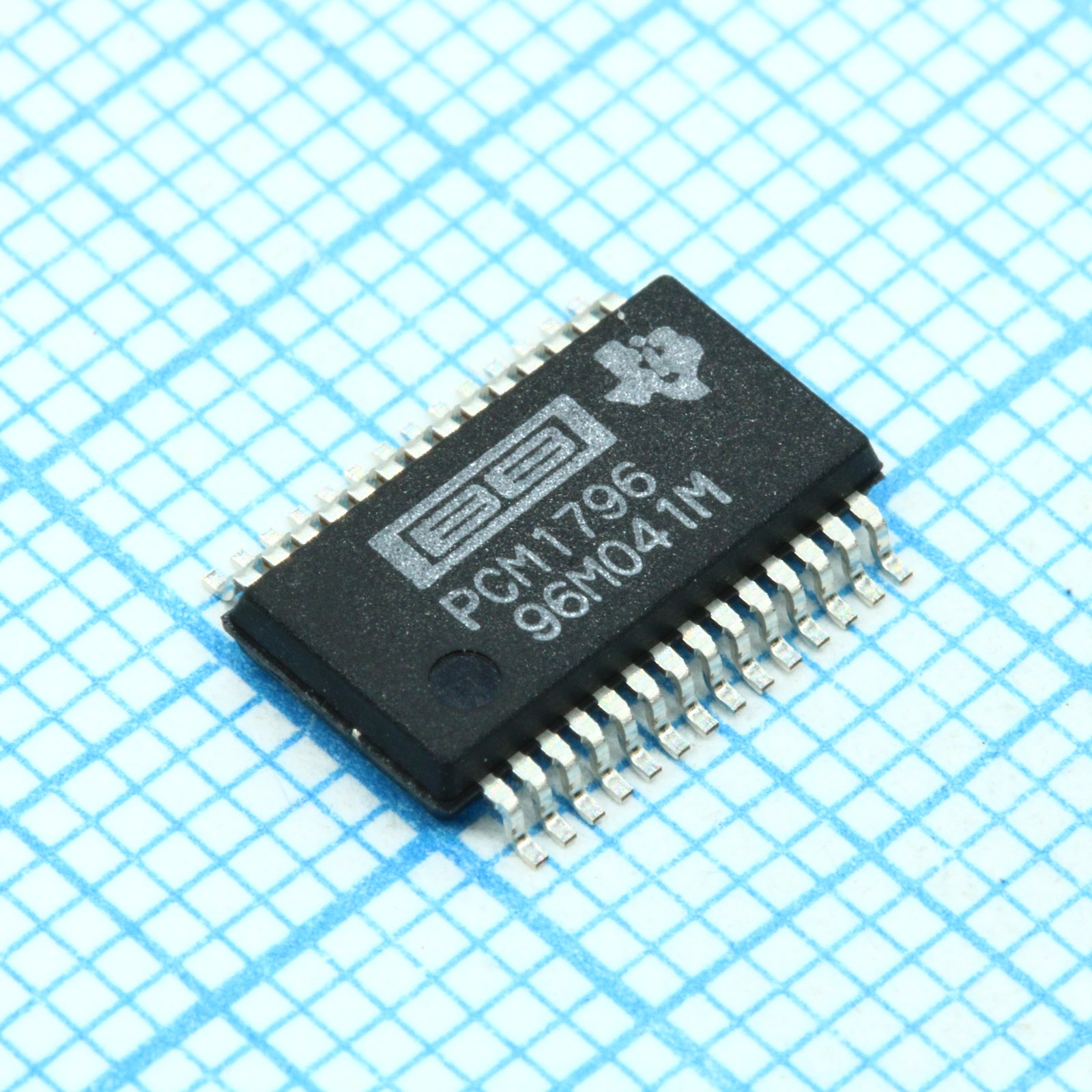

Texas Instruments PCM1796DBR — это 24-битный стереофонический ЦАП для аудиоприложений. Микросхема поддерживает частоту дискретизации до 192 кГц и работает в диапазоне температур от -25°C до +85°C. Компонент выпускается в компактном корпусе 28-SSOP. Применяется в профессиональной и бытовой аудиотехнике, звуковых картах и Hi-Fi-устройствах.
Технические характеристики
| Маркировка | PCM1796 |
| Корпус | 28-lead SSOP |
| Тип монтажа | SMD |
| Упаковка | Tape and reel |
| Soft mute | Да |
| Zero flag | Each output |
| Lead count | 28 |
| Разрешение | 24 bits |
| Описание | 24-bit stereo audio DAC, 192kHz, 28-SSOP |
| Артикул | PCM1796DBR |
| Логическое семейство | TTL compatible |
| Код упаковки | 28DB |
| Dynamic range | 123dB typ (EIAJ A-weighted) |
| Совместимость | PCM1792 (pins and mode controls) |
| Data format dsd | DSD (direct stream digital) |
| Data format mode | MSB first, two's complement |
| Data formats pcm | Standard, I2S, Left-Justified |
| Lead temperature | 260°C, 5s |
| Pass band ripple | ±0.0002dB |
| Control interface | SPI/I2C, TDMCA |
| Thd plus n at 0db | 0.0005% typ at fS=44.1kHz; 0.001% typ at 96kHz; 0.0015% typ at 192kHz |
| Channel separation | 119dB typ at fS=44.1kHz; 118dB at 96kHz; 117dB at 192kHz |
| Digital attenuation | 0dB to -120dB, 0.5dB/step |
| Digital de emphasis | Да |
| Analog supply voltage | 5V |
| Audio data bit length | 16/20/24-bit selectable |
| Level linearity error | ±1dB at VOUT=-120dB |
| Отношение сигнал/шум | 123dB typ (EIAJ A-weighted) |
| Stop band attenuation | -98dB |
| Digital filter rolloff | Sharp or Slow |
| Digital supply voltage | 3.3V |
| Dsd sampling frequency | 2.8224MHz |
| Sampling frequency pcm | 10kHz to 200kHz |
| Input logic low current | -10µA |
| Input logic low voltage | 0.8V |
| Пиковая темп. оплавления | 260°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input logic high current | 10µA |
| Input logic high voltage | 2V |
| Макс. темп. перехода | 150°C |
| Output logic low voltage | 0.4V at IOL=2mA |
| Ground voltage difference | ±0.1V |
| Output logic high voltage | 2.4V at IOH=-2mA |
| Диап. темп. хр. | -55°C to 150°C |
| Supply voltage difference | ±0.1V |
| Digital inputs 5v tolerant | Да |
| Dsd system clock frequency | 2.8224MHz to 11.2896MHz |
| Input current absolute max | ±10mA |
| System clock frequency pcm | 128/192/256/384/512/768 fS with autodetect |
| Differential current output | 4mA p-p |
| Digital filter oversampling | 8x |
| Диап. раб. темп. | -25°C to 85°C |
| Output voltage absolute max | -0.3V to (VDD + 0.3V) < 4V |
| Описание (англ.) | DAC 24BIT STER 192KHZ 28-SSOP |
| Ambient temperature under bias | -40°C to 125°C |
| Supply voltage absolute max vcc | -0.3V to 6.5V |
| Supply voltage absolute max vdd | -0.3V to 4V |
| Analog input voltage absolute max | -0.3V to (VCC + 0.3V) < 6.5V |
| External digital filter interface | Yes (DF1704, DF1706, PMD200) |
| Digital input voltage absolute max | -0.3V to 6.5V |
| Рабочая температура | -25В°C ~ 85В°C |
| Тип | PCM1796DBR |
