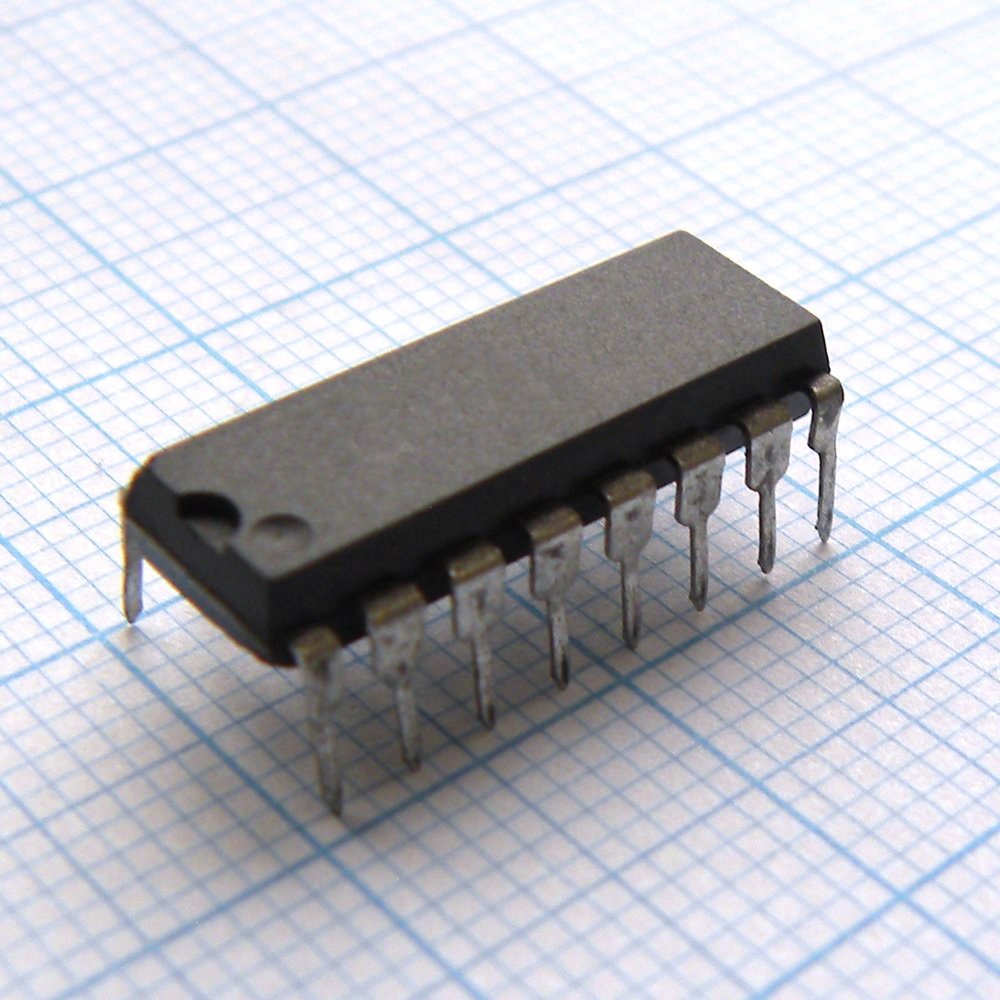

Микросхема интерфейсов PCF8574N / I2C, DIP-16
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
275 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:275 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 256,52 |
| от 10 | 240,95 |
| от 19 | 228,26 |
| от 50 | 218,83 |
| от 75 | 211,81 |
Описание
Микросхема интерфейсов PCF8574N от Texas Instruments представляет собой 8-битный расширитель портов ввода-вывода с последовательным интерфейсом I2C. Выполнена в корпусе DIP-16. Предназначена для увеличения количества линий ввода-вывода микроконтроллера, управляемых по двухпроводной шине, что упрощает подключение клавиатур, светодиодов и датчиков.
Технические характеристики
| Io type | quasi-bidirectional |
| Корпус | DIP16 |
| Тип монтажа | Выводной |
| Интерфейс | I2C |
| Кол-во выводов | 16 |
| Io port count | 8 |
| Выводы корпуса | 16 |
| Версия корпуса | SOT38-1 |
| I2c address pins | 3 |
| Interrupt output | open-drain active LOW |
| Max devices on bus | 8 |
| Ширина корпуса | 300mil |
| Макс. напр. пит. | 6V |
| Мин. напр. пит. | 2.5V |
| Макс. ток дежурного режима | 10uA |
| Output drive capability | high current for LED drive |
| Тип упаковки | Tube (туба) |
| Max devices on bus pcf8574a | 16 |
| Описание (англ.) | I/O EXPANDER I2C 8B 16DIP |
| Рабочая температура | -40В°C ~ 85В°C |
