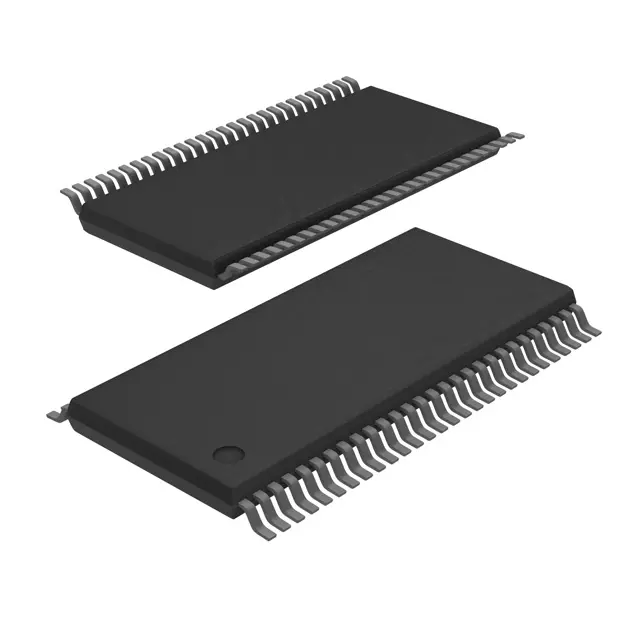

Драйвер ЖК дисплея 40 сегментов 56TSSOP
У поставщика
ПроизводительNXP
КатегорияДрайверы дисплеев
У поставщиков
159 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:159 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 105,83 |
| от 7 | 103,86 |
| от 14 | 101,15 |
| от 28 | 97,05 |
| от 55 | 91,13 |
Описание
Микросхема драйвера ЖК-дисплея от NXP управляет до 40 сегментами. Работает в расширенном температурном диапазоне от -40 до +85 °C и выпускается в компактном корпусе TSSOP56. Подходит для портативных устройств и промышленной автоматики.
Технические характеристики
| Корпус | TSSOP56 |
| Process | silicon gate CMOS |
| Особенности | Single chip LCD controller and driver, Auto-incremented display data loading across device subaddress boundaries, Display memory bank switching in static and duplex drive modes, Versatile blinking modes, Independent supplies for LCD and logic voltages, Low power consumption, No external components required |
| Тип монтажа | SMD |
| Интерфейс | I2C-bus |
| Ширина корпуса | 6.1mm |
| Lead count | 56 |
| Описание | 40 x 4 universal LCD driver for low multiplex rates |
| Display ram | 40x4 bit |
| Название компонента | PCF85176T/1,118 |
| Версия корпуса | SOT364-1 |
| I2c bus frequency | 400kHz |
| Internal lcd bias | internal LCD bias generation with voltage-follower buffers |
| Lcd supply voltage | 2.5V to 6.5V |
| Number of segments | 40 |
| Bias configurations | static, 1/2, or 1/3 |
| Описание корпуса | plastic thin shrink small outline package, 56 leads; body width 6.1 mm |
| Logic supply voltage | 1.8V to 5.5V |
| Number of backplanes | 4 |
| Max cascaded segments | 2560 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Backplane configurations | static, 2, 3, or 4 backplane multiplexing |
| External components required | Нет |
| Описание (англ.) | IC LCD DISPLAY DVR 40SEG 56TSSOP |
| Рабочая температура | -40В°C ~ 85В°C |
