Драйвер LCD дисплея 40-сегментный 64TQFP
У поставщика
ПроизводительNXP
КатегорияДрайверы дисплеев
У поставщиков
107 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:107 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 200,15 |
| от 8 | 197,34 |
| от 15 | 193,78 |
| от 29 | 188,90 |
| от 58 | 182,28 |
Описание
Микросхема драйвера LCD-дисплея от NXP управляет отображением до 40 сегментов. Работает в расширенном температурном диапазоне от -40 до +85°C и выпускается в компактном корпусе TQFP64. Применяется в промышленной автоматике, измерительных приборах и бытовой электронике.
Технические характеристики
| Корпус | TQFP64 (SOT357-1) |
| Особенности | Single chip LCD controller and driver, Selectable backplane drive configuration: static, 2, 3, or 4 backplane multiplexing, Selectable display bias configuration: static, 1/2, or 1/3, Internal LCD bias generation with voltage-follower buffers, 40 segment drives: up to 20 7-segment numeric characters, up to 10 14-segment alphanumeric characters, any graphics up to 160 segments/elements, Auto-incremented display data loading across device subaddress boundaries, Display memory bank switching in static and duplex drive modes, Versatile blinking modes, Independent supplies possible for LCD and logic voltages, Wide power supply range 1.8V to 5.5V, Wide logic LCD supply range 2.5V to 6.5V, 400kHz I2C-bus interface, May be cascaded for large LCD applications up to 2560 segments/elements, No external components required, Manufactured in silicon gate CMOS process |
| Тип монтажа | SMD |

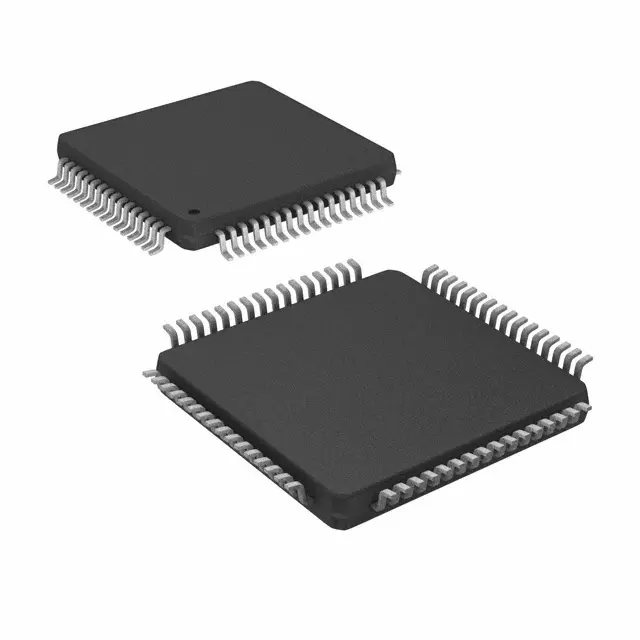

| Компонент | PCF85176H/1,518 |
| Интерфейс | I2C-bus |
| Lead count | 64 |
| Технология | silicon gate CMOS |
| Тип устройства | 40 x 4 universal LCD driver for low multiplex rates |
| Display ram | 40 x 4-bit |
| Delivery form | tape and reel, 13 inch, dry pack |
| Segment drives | 40 segments |
| Напряжение питания | 1.8V to 5.5V |
| I2c bus frequency | 400kHz |
| Lcd supply voltage | 2.5V to 6.5V |
| Размеры упаковки | 10x10x1.0mm |
| Cascadable segments | up to 2560 segments/elements |
| External components | none required |
| Lcd bias generation | internal with voltage-follower buffers |
| Low power consumption | Да |
| Backplane configuration | static, 2, 3, or 4 backplane multiplexing |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Display bias configuration | static, 1/2, or 1/3 |
| Описание (англ.) | IC LCD DISPLAY DVR 40SEG 64TQFP |
| Рабочая температура | -40В°C ~ 85В°C |
