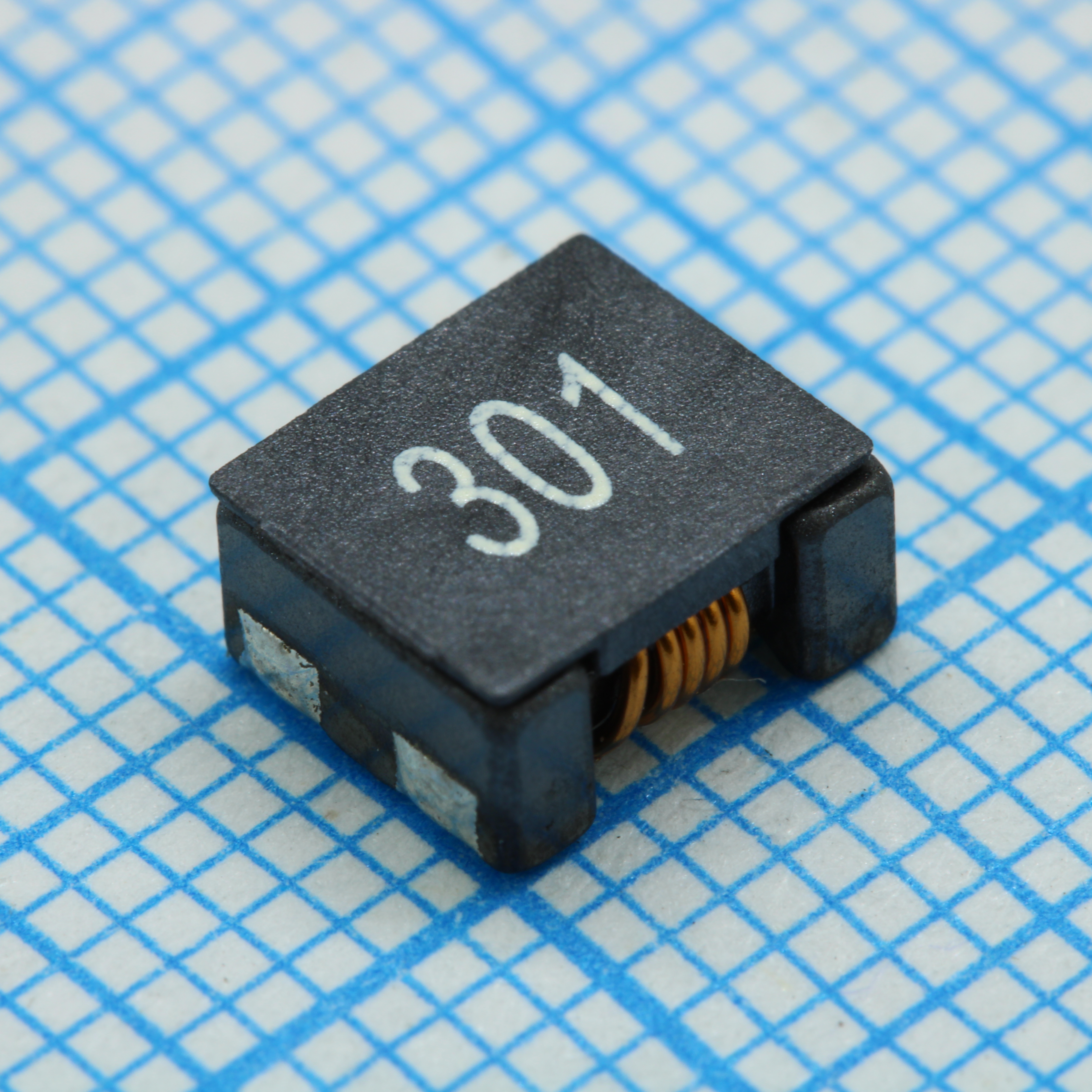

Дроссель синфазный SMD 300мкГн 5А 10мОм по постоянному току 7x6x3.8мм
У поставщика
ПроизводительPROD Tech
У поставщиков
377 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:377 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,09 |
| от 22 | 31,08 |
| от 44 | 29,67 |
| от 88 | 27,69 |
| от 176 | 25,54 |
Описание
Синфазный дроссель SMD от PROD Tech на 300 мкГн. Рассчитан на ток до 5 А при сопротивлении 10 мОм, корпус 7x6x3.8 мм. Применяется для подавления электромагнитных помех в импульсных блоках питания и промышленной автоматике.
Технические характеристики
| Тип | SMD Common Mode Choke |
| Серия | PCAQ7060~1513 series |
| Макс. DCR | 10mΩ |
| Маркировка | White ink printing |
| Корпус | 7060 |
| Особенности | Impedance range 30Ω~4000Ω, Low profile, small size, SMD structure for SMT, Reduces PCB area |
| Тип монтажа | SMD |
| Размеры | A: 7.0±0.5mm; B: 6.0±0.5mm; C: 3.8mm max; D: 1.5±0.3mm; E: 1.7±0.3mm; F: 3.5mm typ; G: 1.5mm typ |
| Артикул | PCAQ7060MW-301 |
| Impedance min | 225Ω |
| Impedance typ | 300Ω |
| Ном. ток | 5000mA |
| Ном. напряжение | 80V |
| Тестовая частота | 100MHz / 0.3V |
| Circuit structure | Two sets of coils |
| Температура пайки | 260°C peak |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Recommended land pattern | A: 2mm; B: 2.2mm; C: 5.3mm; D: 3.2mm |
| Мин. сопротивление изоляции | 10MΩ |
| Диап. темп. хр. | -40°C to +125°C |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | Common Mode Choke 300 Ohm 100MHz 10mOhmSMD,7x6x3.8mm |
