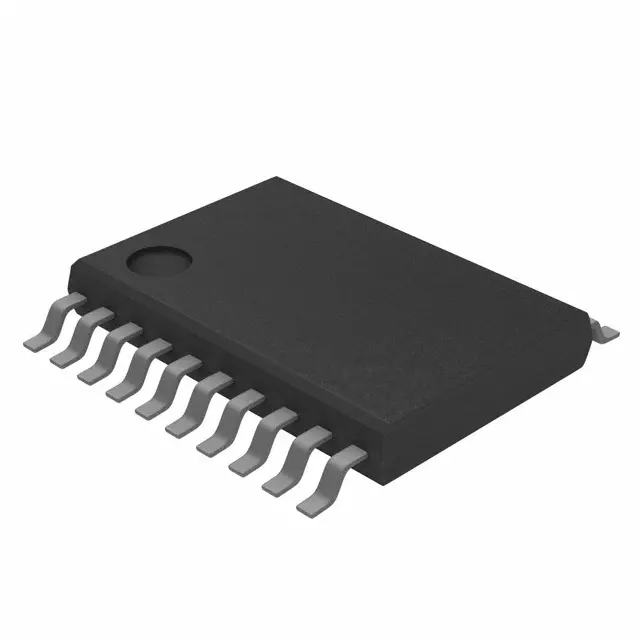

Мультиплексор 5 бит шины I2C с защелкой DIP-ключ 20TSSOP
У поставщика
ПроизводительNXP
КатегорияЛогические - Регистры-защелки
У поставщиков
117 шт.
Норм. уп.: 75
Цены поставщиков
Склад 13
В наличии:117 шт
Срок поставки: до недели
Норм. уп.: 75
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,11 |
| от 10 | 35,14 |
| от 18 | 33,78 |
| от 36 | 32,21 |
| от 75 | 30,54 |
Описание
Микросхема-мультиплексор от NXP для шины I2C с функцией защелки. Работает как 5-битный DIP-ключ, управляемый по протоколу I2C, выпускается в компактном корпусе TSSOP20. Применяется в промышленной автоматике и телекоммуникационном оборудовании для конфигурации адресов и настроек.
Технические характеристики
| Outputs | 5 open-drain multiplexed outputs plus open-drain non-multiplexed output |
| Корпус | 20-Pin Plastic TSSOP (SOT360-1) |
| Тип монтажа | SMD |
| Интерфейс | I2C/SMBus |
| Address pins | 2 (A0, A1), up to 4 devices on I2C-bus |
| Write protect | active high WP input |
| Кол-во выводов | 20 |
| Напряжение питания | 3.0V to 3.6V |
| Latch up current | >100mA |
| Package offering | SO20, TSSOP20 |
| Защита от ЭСР мм | 200V |
| Темп. диапазон | -40°C to +85°C |
| Esd protection cdm | 1000V |
| ESD защита HBM | 2000V |
| I2c clock frequency | 0 to 400kHz |
| Input output tolerance | 5V and 2.5V tolerant |
| Non volatile registers | two 6-bit EEPROM registers |
| Тип упаковки | Tube (туба) |
| Multiplexer configuration | 5-bit 3-to-1 multiplexer, 1-bit latch |
| Internal pull up resistors | on input pin and control signals |
| Описание (англ.) | I2C EEPROM DIP SWITCH 20TSSOP |
