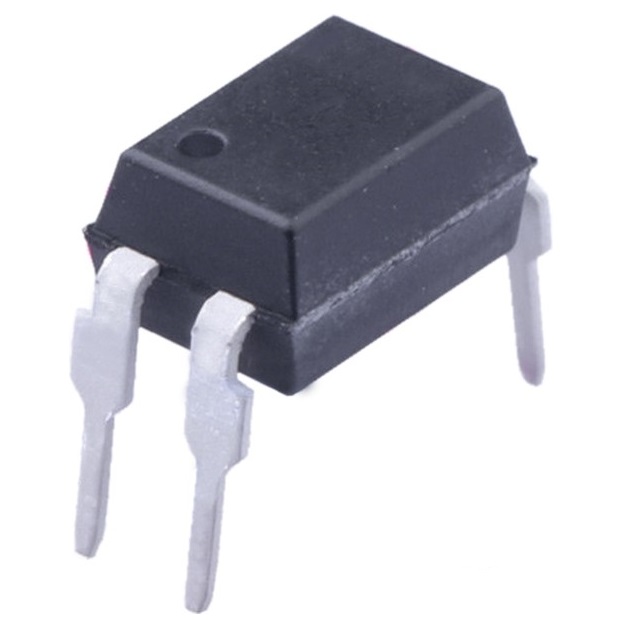

Оптопара PC817X2NSZ9F
У поставщика
У поставщиков
3 061 шт.
Норм. уп.: 100
Цены поставщиков
Склад 39
В наличии:1 893 шт.
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,32 |
| от 484 | 7,02 |
| от 812 | 6,28 |
| от 1 348 | 5,70 |
| от 2 247 | 5,30 |
Склад 13
В наличии:1 168 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 88 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,88 |
| от 200 | 7,31 |
| от 300 | 6,70 |
| от 600 | 6,12 |
| от 1 100 | 5,67 |
Описание
Оптопара Sharp PC817X2NSZ9F в корпусе DIP-4 с выходным фотодиодом. Выдерживает напряжение изоляции до 5 кВ, максимальный ток коллектора 50 мА и напряжение коллектор-эмиттер до 80 В. Подходит для гальванической развязки в промышленной автоматике, блоках питания и бытовой электронике.
Технические характеристики
| Масса | 0.21g |
| Серия | PC817X Series |
| Ctr max | 600% |
| Ctr min | 50% |
| Корпус | DIP 4pin |
| Ul file | E64380 |
| Каналы | 1 |
| Ctr rank | B |
| Тип монтажа | Выводной |
| Rank mark | B |
| Размеры | 6.5×4.58×3.5mm |
| Input side | Компонент: IRED; Макс. прямой ток: 50 mA; Макс. прямое напряжение: 1.4V; Макс. обратный ток: 10 µA; Макс. обратное напряжение: 6V; Прямое напряжение типовое: 1.2V; Forward voltage peak max: 3.0V; Пиковый прямой ток макс.: 1 A |
| Описание | DIP 4pin General Purpose Photocoupler |
| Output side | Компонент: Phototransistor; Макс. ток коллектора: 50 mA; Темновой ток коллектора макс.: 100 nA; Макс. напр. К-Э: 80V; Макс. Uэк: 6V; Макс. Pк: 150 mW; Мин. напряжение пробоя коллектор-эмиттер: 80V; Emitter collector breakdown voltage min: 6V; Напряжение насыщения коллектор-эмиттер макс.: 0.2V |
| Артикул | PC817X2 |
| Расстояние между выводами | 2.54mm |
| Product mass | 0.21 g |
| Макс. время спада | 18µs |
| Тип. время спада | 3µs |
| Тип монтажа | сквозное отверстие |
| Макс. время нарастания | 18µs |
| Тип. время нарастания | 4µs |
| Тип компонента | Optocoupler |
| Ctr rank range | 6.5 to 13.0% |
| Время пайки | 10s |
| Agency approval | UL1577 |
| Dimensions dip4 | Ширина: 6.5 mm; Высота: 4.58 mm; Длина: 7.62 mm |
| Прямой ток | 50mA |
| Обратное напряжение | 6V |
| Ток коллектора | 50mA |
| Частота среза | 80 kHz |
| Напр. изоляции | 5.0 kV |
| Flammability grade | 94V-0 |
| Ctr test conditions | IF=5mA, VCE=5V |
| Класс горючести | UL94V-0 |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10µA |
| Floating capacitance | 0.6 pF |
| Сопр. изоляции | 5×10^10 Ω |
| Макс. прямой ток | 1A |
| Cut off frequency typ | 80kHz |
| Изол. напр. RMS | 5.0kV |
| Температура пайки | 260°C |
| Response time fall max | 18 µs |
| Response time rise max | 18 µs |
| Рассеиваемая мощность входа | 70mW |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Общая рассеиваемая мощность | 200mW |
| Макс. паразитная емкость | 1.0pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5×10^10 Ω |
| Тип. сопр. изоляции | 1×10^11 Ω |
| Peak forward voltage max | 3.0V |
| Макс. емкость вывода | 250 pF |
| Terminal capacitance typ | 30pF |
| Transfer characteristics | Measurement conditions: IF=5mA, VCE=5V, Ta=25°C; Current transfer ratio range: 4.0 to 13.0 mA; Current transfer ratio min percent: 50% |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 6V |
| Макс. раб. темп. | 100°C |
| Мин. раб. темп. | -30°C |
| Температура пайки макс. | 260°C |
| Темновой ток коллектора макс. | 100nA |
| Мощн. коллектора | 150mW |
| Макс. общая рассеиваемая мощность | 200 mW |
| Мин. напряжение пробоя коллектор-эмиттер | 80V |
| Emitter collector breakdown voltage min | 6V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.2V |
| Тип. напряжение насыщения К-Э | 0.1V |
