Фотооптопара внешнее питание открытый коллектор 5-SMD
У поставщика
ПроизводительSharp
У поставщиков
1 960 шт.
Норм. уп.: 3000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт41,23 ₽
дешевле всех
Сумма618,45 ₽
В наличии429 шт
от 15 штюрлицам и ИП
Склад 13срок до недели
Цена за шт71,46 ₽
Сумма1 071,90 ₽
+ доплата 490,00 ₽
В наличии1 531 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 30 — 66,08 ₽ (−8%)
15 шт · Склад 39 · 618,45 ₽
Описание

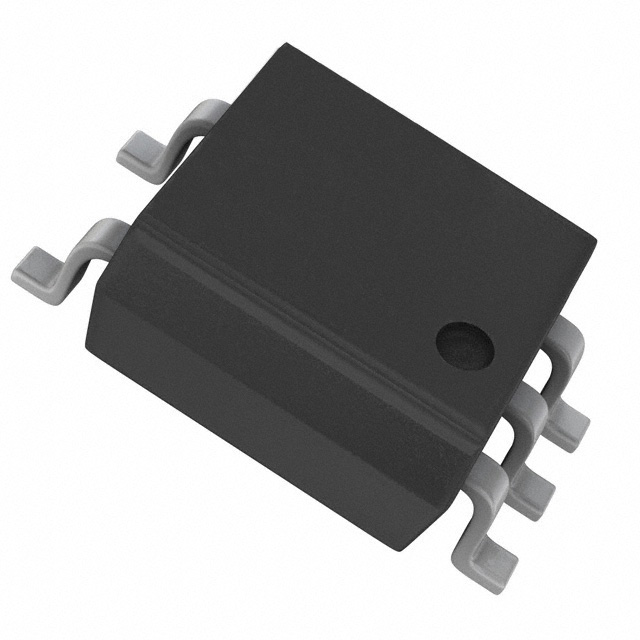

Фотооптопара Sharp PC457L0NIP0F с внешним питанием и выходом на открытом коллекторе. Компонент выполнен в компактном корпусе MFP5 для поверхностного монтажа, работает в диапазоне температур от -55°C до 85°C. Подходит для гальванической развязки в промышленной автоматике и системах управления.
Технические характеристики
| Корпус | MFP5 |
| Тип монтажа | SMD |
| Скорость передачи данных | 1 Mb/s (typ) |
| Размеры | 5.3mm x 4.4mm x 2.0mm (approx) |
| Одобрено UL | Да |
| Одобрено VDE | Да |
| Вых. ток | 8 mA |
| Вых. напряжение | -0.5 to +20 V |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.7 V typ, 1.95 V max at 16mA |
| Обратный ток | 10 µA max at 5V |
| Темп. хранения | -55 to +125 °C |
| Плавающая ёмкость | 0.6 pF typ, 1.0 pF max |
| Сопр. изоляции | 5e10 ohm (min), 1e11 ohm (typ) at 500VDC |
| Ёмкость вывода | 60 pF typ, 250 pF max |
| Прямой входной ток | 25 mA |
| Обратное входное напряжение | 5 V |
| Изол. напр. RMS | 3.75 kV |
| Раб. температура | -55 to +85 °C |
| Напряжение питания выхода | -0.5 to +30 V |
| Температура пайки | 260 °C (for 10s) |
| Рассеиваемая мощность входа | 45 mW |
| Общая рассеиваемая мощность | 100 mW |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Current transfer ratio 1 | 19% min, 50% max at IF=16mA, VCC=4.5V, VO=0.4V, RL=1.9kΩ |
| Current transfer ratio 2 | 15% min at Ta=0-70°C |
| Выходное напряжение низкого уровня | 0.4 V max at IF=16mA, VCC=4.5V, IO=2.4mA |
| Low level supply current | 120 µA typ at IF=16mA, VCC=15V |
| Рассеиваемая мощность | 100 mW |
| Common mode rejection low | -15 kV/µs min, -30 kV/µs typ |
| Common mode rejection high | 15 kV/µs min, 30 kV/µs typ |
| Package resin flammability | UL94V-0 |
| High level output current 1 | 500 nA max at IF=0, VCC=5.5V, VO=5.5V |
| High level output current 2 | 1.0 µA max at IF=0, VCC=15V, VO=15V |
| High level output current 3 | 50 µA max at Ta=0-70°C |
| High level supply current 1 | 0.02 µA typ, 1.0 µA max at IF=0, VCC=15V |
| High level supply current 2 | 2.0 µA max at Ta=0-70°C |
| Описание (англ.) | PHOTOCOUPLER OPIC 5-SMD |
| Задержка распространения High-Low | 0.2 µs typ, 0.8 µs max |
| Задержка распространения Low-High | 0.4 µs typ, 0.8 µs max |
| Рабочая температура | -55°C ~ 85°C |
