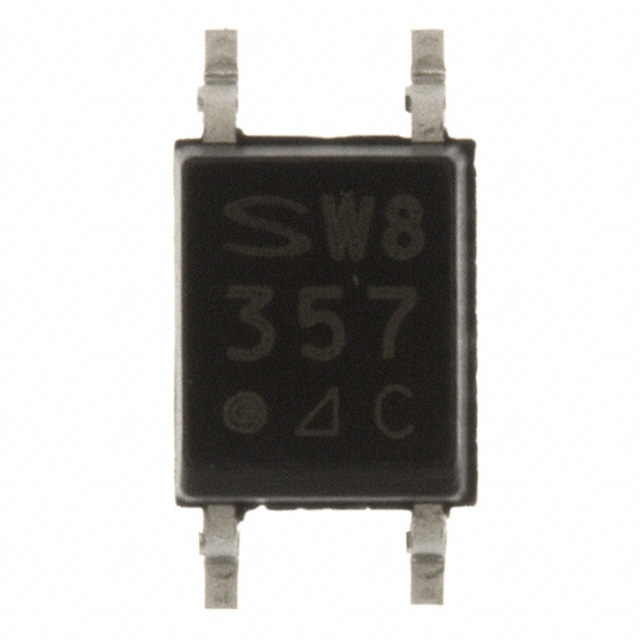

Оптопара PC357NJ0000F
У поставщика
У поставщиков
9 195 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 39
В наличии:5 585 шт.
Срок поставки: до недели
Норм. уп.: 3000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 27,87 |
| от 145 | 24,84 |
| от 238 | 23,12 |
| от 401 | 21,76 |
| от 666 | 20,79 |
Склад 13
В наличии:3 610 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,51 |
| от 62 | 28,69 |
| от 124 | 26,37 |
| от 247 | 24,62 |
| от 493 | 23,31 |
Описание
Оптопара PC357NJ0000F производства Sharp представляет собой миниатюрный оптоэлектронный полупроводниковый прибор. Компонент обеспечивает гальваническую развязку между входными и выходными цепями, что необходимо для защиты чувствительной электроники от помех и высокого напряжения. Благодаря компактному исполнению и высокой надежности, эта оптопара широко применяется в блоках питания, промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Масса (г) | 0.1 |
| Серия | PC357NJ0000F |
| Корпус | 4-pin Mini-flat |
| Особенности | 4-pin Mini-flat package, Double transfer mold package (Ideal for Flow Soldering), High collector-emitter voltage (VCEO: 80V), Current transfer ratio (CTR): MIN. 50% at IF=5mA, VCE=5V, Several CTR ranks available, High isolation voltage between input and output (Viso(rms): 3.75kV), RoHS directive compliant |
| Тип монтажа | SMD |
| Ctr ranks | A: 4.0 to 8.0%; B: 6.5 to 13.0%; C: 10.0 to 20.0%; D: 15.0 to 30.0%; A or B: 4.0 to 13.0%; B or C: 6.5 to 20.0%; C or D: 10.0 to 30.0%; No rank: 2.5 to 30.0%; A B or C: 4.0 to 20.0%; B C or D: 6.5 to 30.0%; A B C or D: 4.0 to 30.0% |
| Время спада | 3µs typ, 18µs max at VCE=2V, IC=2mA, RL=100Ω |
| Время нарастания | 4µs typ, 18µs max at VCE=2V, IC=2mA, RL=100Ω |
| Описание | Mini-flat Package, General Purpose Photocoupler |
| Применение | Hybrid substrates that require high density mounting, Programmable controllers |
| Размеры мм | Ширина: 5.3; Высота: 2.0; Длина: 7.0; Допуск: ±0.3; Шаг выводов: 2.54; Ширина вывода: 0.4; Длина вывода: 0.5 |
| Ctr conditions | IF=5mA, VCE=5V, Ta=25°C |
| Соотв. RoHS | Да |
| Taping options | 750pcs reel: PC357NTJ000F, PC357N1TJ00F, PC357N2TJ00F, PC357N3TJ00F, PC357N4TJ00F, PC357N5TJ00F, PC357N6TJ00F, PC357N7TJ00F, PC357N8TJ00F, PC357N9TJ00F, PC357N0TJ00F; 3000pcs reel: PC357NJ0000F, PC357N1J000F, PC357N2J000F, PC357N3J000F, PC357N4J000F, PC357N5J000F, PC357N6J000F, PC357N7J000F, PC357N8J000F, PC357N9J000F, PC357N0J000F |
| Прямой ток | 50mA |
| Прямое напряжение | 1.2V typ, 1.4V max at IF=20mA |
| Обратный ток | 10µA max at VR=4V |
| Обратное напряжение | 6V |
| Сертификаты | UL1577 (Double protection isolation), file No. E64380 (as model No. PC357), Package resin: UL flammability grade (94V-0) |
| Date code format | 2 digit (1st digit year, 2nd digit month) |
| Plating material | SnCu (Cu: TYP. 2%) |
| Описание | Transistor Output Optocouplers Photocoupler DC Input |
| Ток коллектора | 50mA |
| Рассеиваемая мощность | 70mW |
| Internal connection | Pin1: Anode; Pin2: Cathode; Pin3: Emitter; Pin4: Collector |
| Темп. хранения | -40 to +125 °C |
| Floating capacitance | 0.6pF typ, 1.0pF max at V=0, f=1MHz |
| Сопр. изоляции | 5×10^10 Ω min, 1×10^11 Ω typ at DC500V, 40-60%RH |
| Макс. прямой ток | 1A |
| Terminal capacitance | 30pF typ, 250pF max at V=0, f=1kHz |
| Design considerations | Degradation: IRED degradation (50% over 5 years) should be considered for long term operation.; Irradiation: Not designed against irradiation.; Ctr variation: While operating at IF < 1.0mA, CTR variation may increase.; Non coherent ired: Да |
| Изол. напр. RMS | 3.75kV |
| Раб. температура | -30 to +100 °C |
| Температура пайки | 260 °C for 10s |
| Collector dark current | 100nA max at VCE=50V, IF=0 |
| Общая рассеиваемая мощность | 170mW |
| Recommended footprint mm | Pad width: 1.5 |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 6V |
| Collector current transfer | 2.5mA min, 5mA typ, 30mA max at IF=5mA, VCE=5V |
| Мощн. коллектора | 150mW |
| Factory identification marks | No mark: Japan; Other marks: Indonesia, China |
| Напряжение пробоя коллектор-эмиттер | 80V min at IC=0.1mA, IF=0 |
| Emitter collector breakdown voltage | 6V min at IE=10µA, IF=0 |
| Напряжение насыщения коллектор-эмиттер | 0.1V typ, 0.2V max at IF=20mA, IC=1mA |
| Тип | оптопара |
