Оптоизолятор 3.75кВ транзисторный выход 4-MINI-FLAT
У поставщика
ПроизводительSharp
У поставщиков
2 354 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 354 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,84 |
| от 107 | 15,99 |
| от 213 | 14,46 |
| от 426 | 13,28 |
| от 852 | 12,43 |
Описание

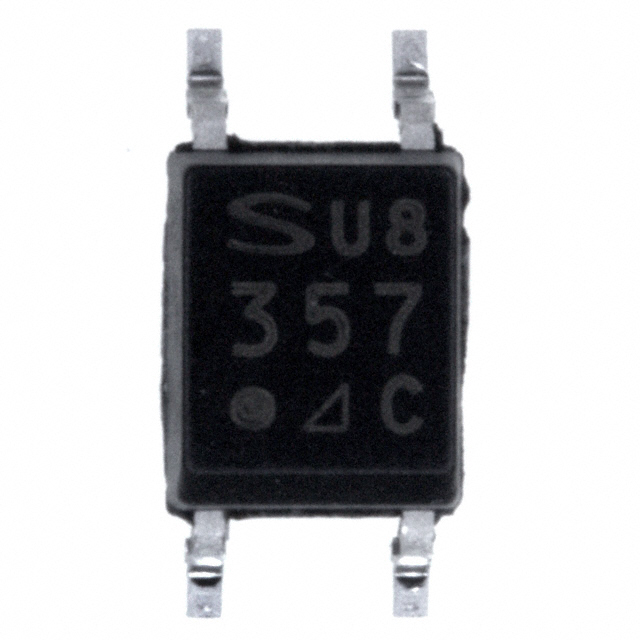

Оптоизолятор Sharp PC357N3J000F с транзисторным выходом. Выдерживает изоляцию до 3.75 кВ, работает в диапазоне температур от -30°C до 100°C. Компонент выполнен в компактном корпусе 4-Mini-Flat. Подходит для гальванической развязки цепей в промышленной автоматике и блоках питания.
Технические характеристики
| Масса | 0.1g |
| Rank | C |
| Корпус | 4-Mini-Flat |
| Ctr rank | 10.0 to 20.0% |
| Тип монтажа | SMD |
| Время спада | 3µs typ, 18µs max |
| Время нарастания | 4µs typ, 18µs max |
| Размеры | Ширина: 4.4mm ±2.0; Высота: 3.6mm ±0.3; Длина: 5.3mm ±0.3; Шаг выводов: 2.54mm ±0.25; Длина вывода: 50.0mm ±2.0 |
| Описание | Mini-flat Package, General Purpose Photocoupler |
| Артикул | PC357N3J000F |
| Соотв. RoHS | Да |
| Прямой ток | 50mA |
| Прямое напряжение | 1.2V typ, 1.4V max at 20mA |
| Обратный ток | 10µA max at 4V |
| Обратное напряжение | 6V |
| Plating material | SnCu (Cu: TYP. 2%) |
| Ток коллектора | 50mA |
| Ul1577 recognized | Да |
| Flammability grade | UL94V-0 |
| Темп. хранения | -40 to +125°C |
| Floating capacitance | 0.6pF typ, 1.0pF max |
| Сопр. изоляции | 5x10^10 ohm min, 1x10^11 ohm typ at 500V DC |
| Макс. прямой ток | 1A |
| Terminal capacitance | 30pF typ, 250pF max |
| Изол. напр. RMS | 3.75kV |
| Раб. температура | -30 to +100°C |
| Температура пайки | 260°C |
| Collector dark current | 100nA max at 50V |
| Current transfer ratio | 10.0 to 20.0% at IF=5mA, VCE=5V |
| Diode power dissipation | 70mW |
| Общая рассеиваемая мощность | 170mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 6V |
| Collector current transfer | 2.5mA min, 5mA typ, 30mA max at IF=5mA, VCE=5V |
| Мощн. коллектора | 150mW |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin Mini-Flat T/R |
| Напряжение пробоя коллектор-эмиттер | 80V min |
| Emitter collector breakdown voltage | 6V min |
| Напряжение насыщения коллектор-эмиттер | 0.1V typ, 0.2V max at IF=20mA, IC=1mA |
| Рабочая температура | -30°C ~ 100°C |
