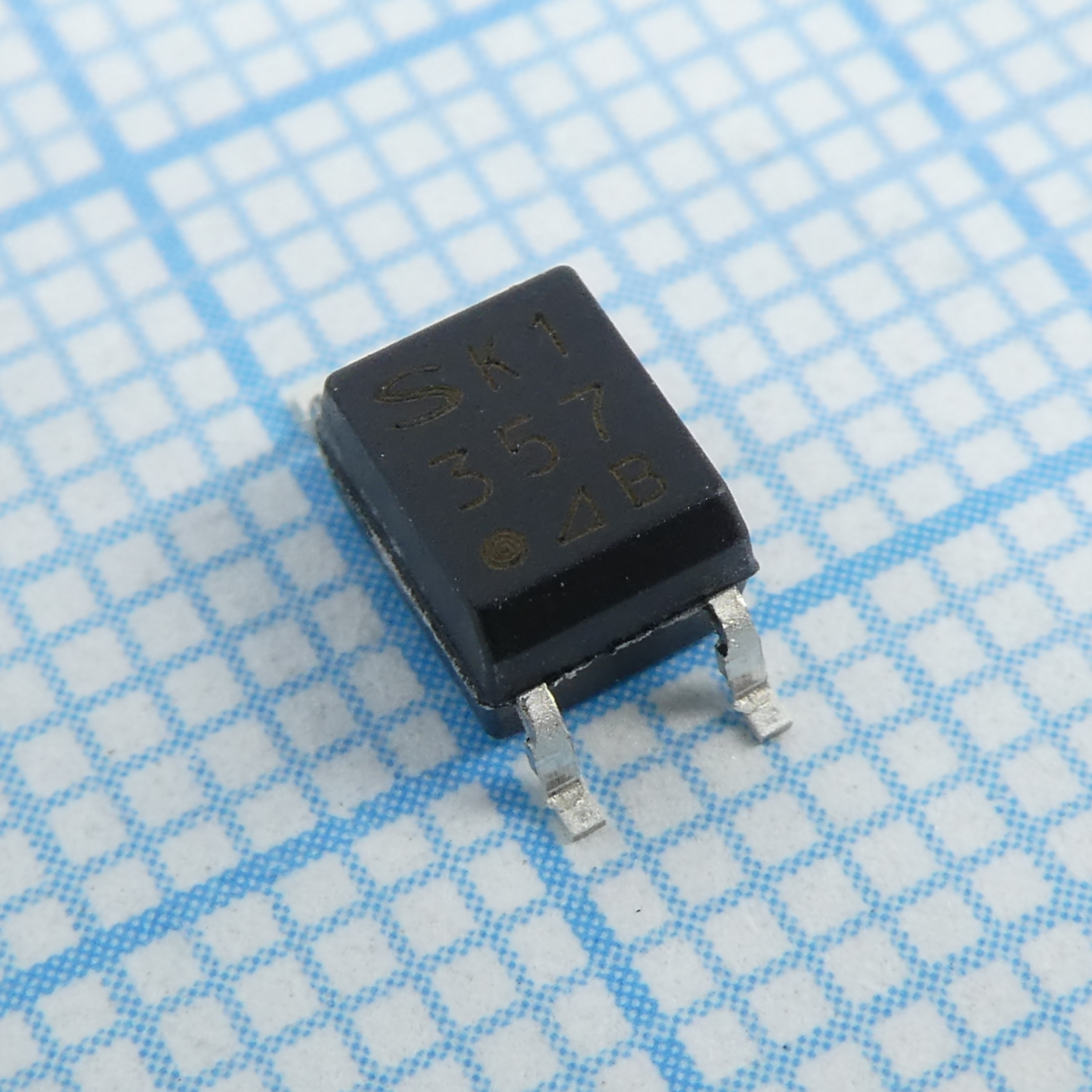

Оптопара PC357N2J000F
У поставщика
У поставщиков
3 066 шт.
Норм. уп.: 3000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,26 |
Цены поставщиков
Склад 2
В наличии:66 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 14,26 |
Склад 13
В наличии:3 000 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 42 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,49 |
| от 115 | 14,74 |
| от 230 | 13,29 |
| от 459 | 12,19 |
| от 918 | 11,37 |
Описание
Оптопара PC357N2J000F производства Sharp представляет собой компактный оптрон с выходным фототранзистором. Компонент предназначен для гальванической развязки цепей управления и нагрузки в промышленной и бытовой электронике. Устройство отличается высокой помехоустойчивостью и стабильностью работы в широком диапазоне температур.
Технические характеристики
| Тип | photocoupler |
| Модель | PC357N2J0000F |
| Масса (г) | 0.1 |
| Серия | PC357NJ0000F |
| Ctr max | 600% at IF=5mA |
| Ctr min | 50% at IF=5mA, VCE=5V |
| Корпус | SOP-4 |
| Ctr rank | B |
| Тип монтажа | SMD |
| Ctr range | 6.5 to 13.0% at IF=5mA, VCE=5V, Ta=25°C |
| Время спада | 3µs typ, 18µs max at VCE=2V, IC=2mA, RL=100Ω |
| Время нарастания | 4µs typ, 18µs max at VCE=2V, IC=2mA, RL=100Ω |
| Описание | Mini-flat Package, General Purpose Photocoupler |
| Размеры мм | Ширина: 5.3; Высота: 2.0; Длина: 7.0; Шаг выводов: 2.54; Ширина вывода: 0.4; Толщина вывода: 0.5 |
| Соотв. RoHS | Да |
| Прямой ток | 50mA |
| Прямое напряжение | 1.2V typ, 1.4V max at IF=20mA |
| Обратное напряжение | 6V |
| Taping quantity | 3000pcs/reel |
| Сертификаты | Ul1577: Recognized, file No. E64380 (as model No. PC357); Горючесть: UL 94V-0 |
| Date code format | 2 digit (year + month) |
| Plating material | SnCu (Cu: TYP. 2%) |
| Ток коллектора | 50mA |
| Internal connection | Pin1: Anode; Pin2: Cathode; Pin3: Emitter; Pin4: Collector |
| Темп. хранения | -40 to +125 °C |
| Collector current ec | 2.5mA min, 5mA typ, 30mA max at IF=5mA, VCE=5V |
| Floating capacitance | 0.6pF typ, 1.0pF max at V=0, f=1MHz |
| Сопр. изоляции | 5×10^10 Ω min, 1×10^11 Ω typ at DC500V, 40-60%RH |
| Макс. прямой ток | 1A |
| Terminal capacitance | 30pF typ, 250pF max at V=0, f=1kHz |
| Input reverse current | 10µA max at VR=4V |
| Изол. напр. RMS | 3.75kV |
| Раб. температура | -30 to +100 °C |
| Температура пайки | 260 °C for 10s |
| Collector dark current | 100nA max at VCE=50V, IF=0 |
| Общая рассеиваемая мощность | 170mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 6V |
| Мощн. коллектора | 150mW |
| Factory identification marks | Japan, Indonesia, China |
| Описание (англ.) | Optoc. 3,75kV 80V 50mA >130% |
| Напряжение пробоя коллектор-эмиттер | 80V min at IC=0.1mA, IF=0 |
| Emitter collector breakdown voltage | 6V min at IE=10µA, IF=0 |
| Напряжение насыщения коллектор-эмиттер | 0.1V typ, 0.2V max at IF=20mA, IC=1mA |
