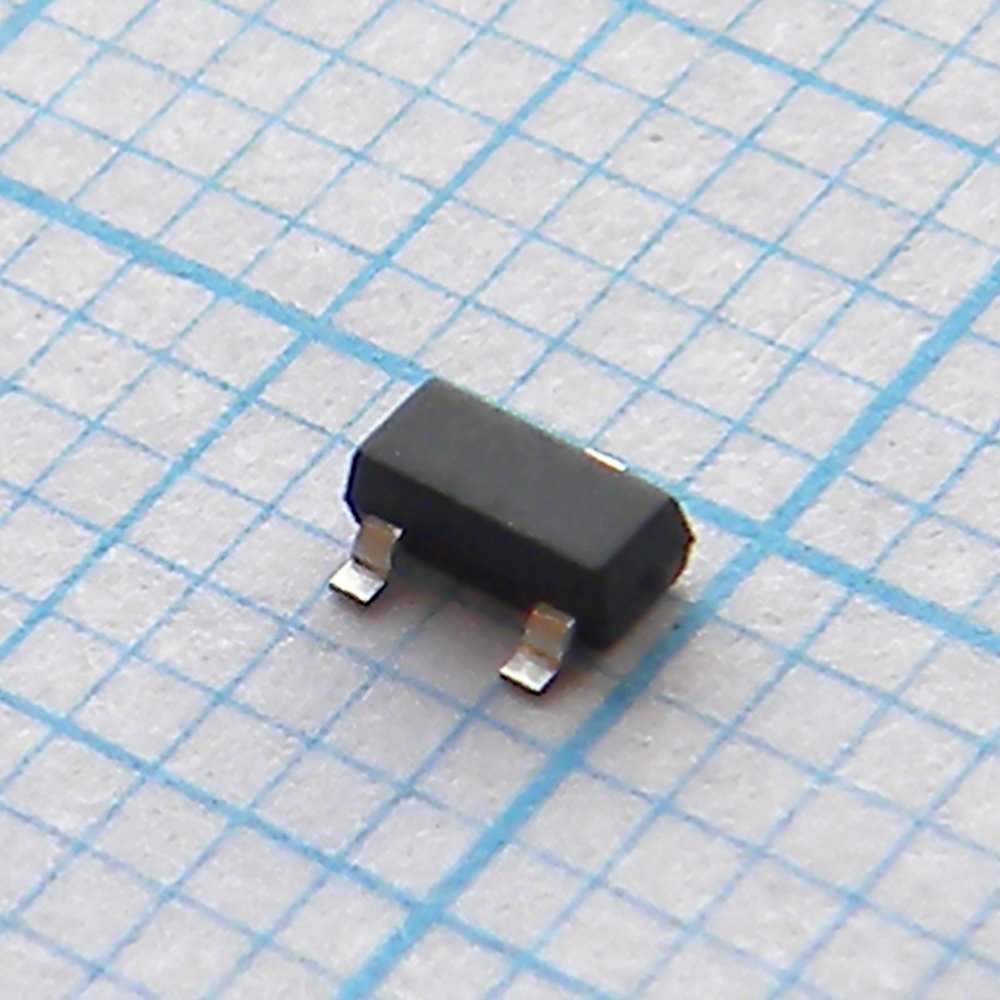

Биполярный транзистор, PNP, 40 В, 2 А
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
3 000 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 000 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 56 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,50 |
| от 74 | 11,59 |
| от 147 | 10,71 |
| от 294 | 9,99 |
| от 587 | 9,65 |
Описание
Биполярный PNP-транзистор от NEXPERIA рассчитан на напряжение 40 В и ток до 2 А. Выполнен в компактном корпусе SOT-23. Подходит для применения в схемах управления нагрузкой и коммутации в бытовой электронике.
Технические характеристики
| Ic | -2A |
| Ibm | -300mA |
| Icm | -3A |
| Тип | Bipolar Transistor |
| Напряжение коллектор-база Vcbo | -40V |
| Напряжение коллектор-эмиттер Vceo | -40V |
| Напряжение эмиттер-база Vebo | -5V |
| Cc max | 28pF |
| Cc typ | 23pF |
| Ft мин. | 100MHz |
| Ft typ | 200MHz |
| Макс. Tj | 150°C |
| Маркировка | ZF* |
| Корпус | SOT-23 (TO-236AB) |
| Тип монтажа | SMD |
| Полярность | PNP |
| Tamb max | 150°C |
| Tamb min | -65°C |
| Макс. Tstg | 150°C |
| Мин. Tstg | -65°C |
| Размеры | A: 0.9-1.1mm; D: 2.8-3.0mm; E: 1.2-1.4mm; Q: 0.15-0.45mm; C: 0.09-0.15mm; E: 1.9mm; A1: 0-0.1mm; HE: 2.1-2.5mm; Lp: 0.45-0.55mm; Bp: 0.38-0.48mm; E1: 0.95mm |
| Rcesat max | <220mΩ |
| Rcesat typ | 160mΩ |
| Комплементарный аналог | PBSS4240T |
| Hfe min ic 1a | 210 |
| Hfe min ic 2a | 100 |
| Hfe typ ic 1a | 290 |
| Hfe typ ic 2a | 180 |
| Iebo max veb 4v | -100nA |
| Hfe min ic 100ma | 300 |
| Hfe min ic 500ma | 260 |
| Hfe typ ic 100ma | 450 |
| Hfe typ ic 500ma | 350 |
| Icbo max vcb 30v | -100nA |
| Rth j a 1cm2 pad | 260K/W |
| Ptot amb 25 1cm2 pad | 480mW |
| Icbo max vcb 30v tj 150 | -50μA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Vcesat max ic 1a ib 50ma | -225mV |
| Vcesat typ ic 1a ib 50ma | -140mV |
| Vbesat max ic 2a ib 200ma | -1.1V |
| Vcesat max ic 2a ib 200ma | -350mV |
| Vcesat typ ic 2a ib 200ma | -240mV |
| Rth j a standard footprint | 417K/W |
| Vbe on max vce 2v ic 100ma | -0.75V |
| Vcesat max ic 100ma ib 1ma | -100mV |
| Vcesat typ ic 100ma ib 1ma | -55mV |
| Vcesat max ic 500ma ib 50ma | -110mV |
| Vcesat max ic 750ma ib 15ma | -225mV |
| Vcesat typ ic 500ma ib 50ma | -70mV |
| Vcesat typ ic 750ma ib 15ma | -140mV |
| Описание (англ.) | TRANS PNP 40V 2A SOT23 |
| Ptot amb 25 standard footprint | 300mW |
