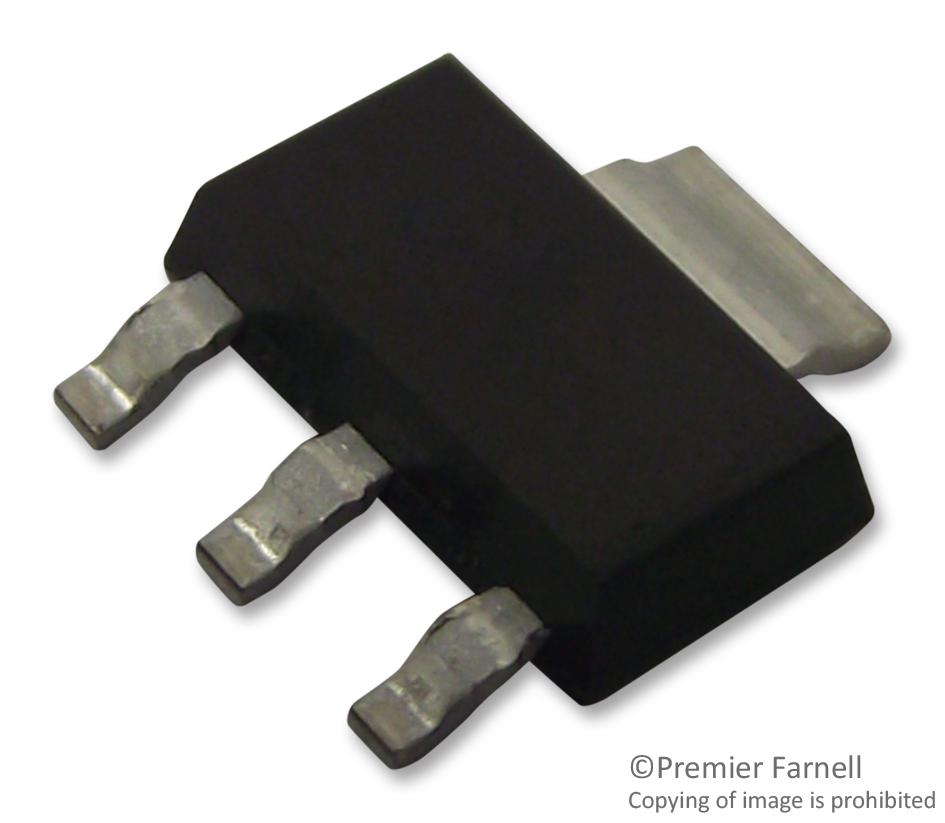

Биполярный транзистор NPN 50В 3A SOT223
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
991 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:991 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 55,86 |
| от 37 | 51,44 |
| от 73 | 47,82 |
| от 146 | 45,11 |
| от 291 | 43,09 |
Описание
Биполярный NPN транзистор от Nexperia. Работает при напряжении до 50 В и выдерживает ток до 3 А, отличается низким напряжением насыщения. Выпускается в компактном корпусе SOT-223 для поверхностного монтажа. Подходит для коммутации нагрузок и усилительных схем в промышленной автоматике и бытовой электронике.
Технические характеристики
| Pin1 | B |
| Pin2 | C |
| Pin3 | E |
| Pin4 | C |
| Ширина | 3.7mm |
| Высота | 1.8mm |
| Длина | 6.7mm |
| C c max | 30pF |
| F t min | 100MHz |
| I c max | 3A |
| Корпус | SOT223 |
| T j max | 150°C |
| Aec q101 | qualified |
| Тип монтажа | SMD |
| I bm peak | 1A |
| I cm peak | 5A |
| I ebo max | 100nA |
| Кол-во выводов | 4 |
| T amb max | 150°C |
| T amb min | -65°C |
| T stg max | 150°C |
| T stg min | -65°C |
| V cbo max | 60V |
| V ceo max | 50V |
| V ebo max | 6V |
| Hfe min 1a | 200 |
| Hfe min 2a | 100 |
| V beon max | 1.1V |
| R cesat max | 145mΩ |
| R cesat typ | 110mΩ |
| V besat max | 1.2V |
| Код маркировки | PB4350 |
| Hfe min 500ma | 200 |
| I cbo max 25c | 100nA |
| R th j a 1cm2 | 92K/W |
| R th j a 6cm2 | 62.5K/W |
| I cbo max 150c | 50µA |
| P tot 25c 1cm2 | 1.35W |
| P tot 25c 6cm2 | 2W |
| V cesat max 1a | 170mV |
| V cesat max 2a | 290mV |
| Тип транзистора | NPN |
| V cesat max 500ma | 90mV |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | PBSS4350Z Series 50 V 3 A Surface Mount NPN Low VCEsat Transistor - SOT-223 |
