Биполярный транзистор, NPN, 20 В, 1 А
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
2 726 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:2 726 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 118 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,89 |
| от 112 | 5,38 |
| от 224 | 4,86 |
| от 448 | 4,36 |
| от 895 | 3,97 |
Описание

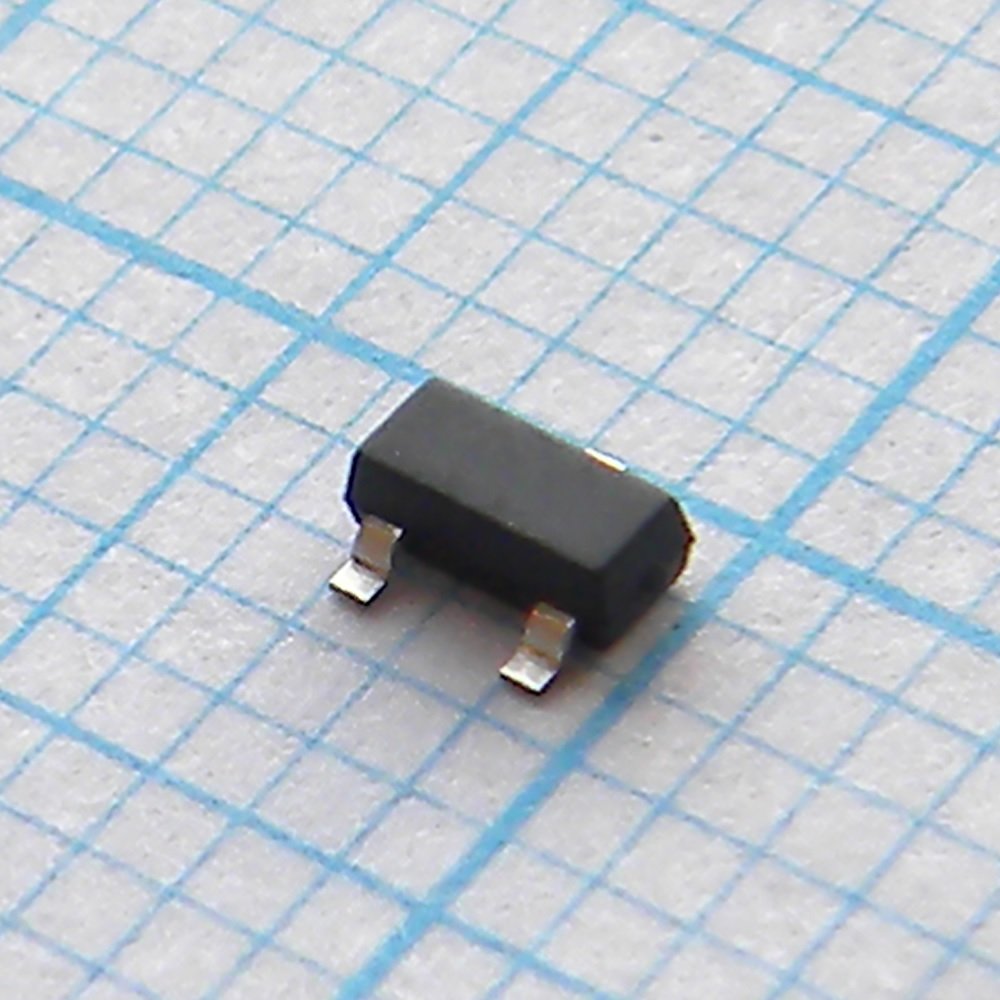

Биполярный NPN-транзистор от NEXPERIA рассчитан на напряжение 20 В и ток до 1 А. Компонент выпускается в компактном корпусе SOT-23. Подходит для применения в схемах коммутации нагрузки и усилительных каскадах бытовой электроники.
Технические характеристики
| Цоколевка | 1=base, 2=emitter, 3=collector |
| C c max | 20pF |
| F t typ | 100MHz |
| I c max | 1A |
| Корпус | SOT23 |
| T j max | 150°C |
| Тип монтажа | SMD |
| I bm peak | 300mA |
| I cm peak | 3A |
| Кол-во выводов | 3 |
| V cbo max | 30V |
| V ceo max | 20V |
| V ebo max | 5V |
| Hfe min 1a | 280 |
| Hfe typ 1a | 420 |
| Технология | BISS |
| T amb range | -65°C to +150°C |
| T stg range | -65°C to +150°C |
| I ebo max 4v | 100nA |
| Код маркировки | *3B |
| Dimensions e1 | 1.9mm |
| Hfe min 100ma | 350 |
| Hfe min 500ma | 300 |
| Hfe typ 100ma | 470 |
| Hfe typ 500ma | 450 |
| I cbo max 30v | 100nA |
| PnP complement | PBSS5120T |
| Тип транзистора | NPN |
| Размеры a макс. | 1.1mm |
| Мин. размер A | 0.9mm |
| Размеры c макс. | 0.15mm |
| Размер C мин. | 0.09mm |
| Макс. размер D | 3.0mm |
| Мин. размер D | 2.8mm |
| Размер E макс | 1.4mm |
| Размер E мин | 1.2mm |
| Dimensions q max | 0.55mm |
| Dimensions q min | 0.45mm |
| V beon max 100ma | 0.75V |
| Размер A1 макс | 0.1mm |
| Размер A1 мин | 0.01mm |
| Dimensions bp max | 0.48mm |
| Dimensions bp min | 0.38mm |
| Dimensions he max | 2.5mm |
| Dimensions he min | 2.1mm |
| Dimensions lp max | 0.45mm |
| Dimensions lp min | 0.15mm |
| R th j a 1cm2 pad | 260K/W |
| Шаг выводов E | 0.95mm |
| I cbo max 30v 150c | 50µA |
| P tot 25c 1cm2 pad | 480mW |
| R cesat equivalent | 200mΩ |
| V cesat max 1a 50ma | 250mV |
| V besat max 1a 100ma | 1.1V |
| V cesat max 100ma 1ma | 80mV |
| R cesat max 500ma 50ma | 220mΩ |
| V cesat max 500ma 50ma | 110mV |
| V cesat max 750ma 15ma | 200mV |
| Тип упаковки | Tape and Reel (лента в катушке) |
| R th j a standard footprint | 417K/W |
| P tot 25c standard footprint | 300mW |
| Описание (англ.) | TRANS NPN 20V 1A SOT23 |
