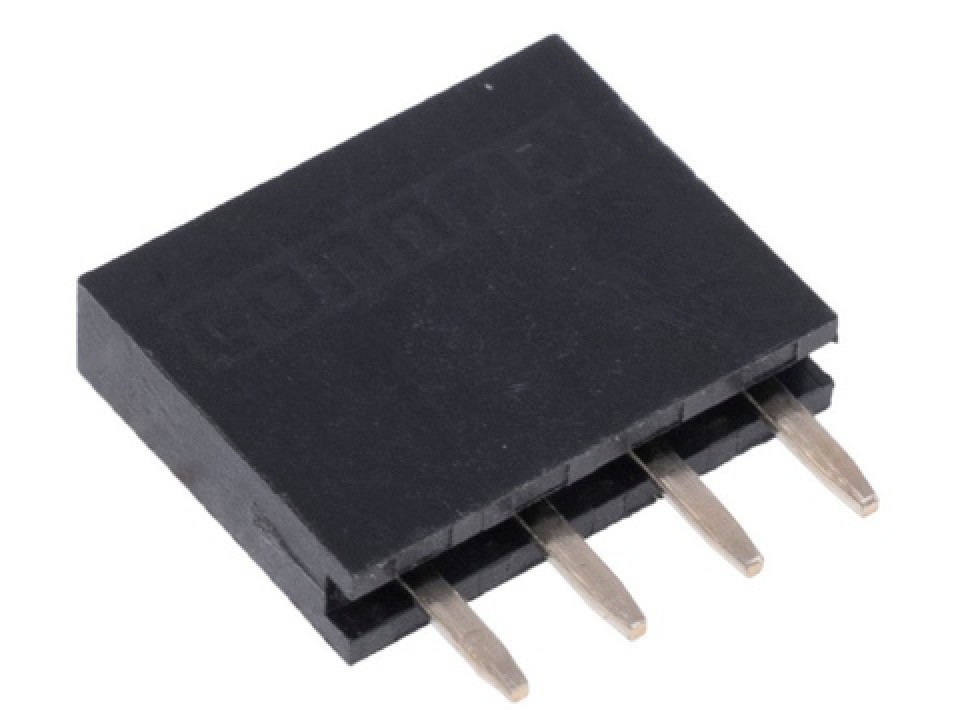

PBS-04 (DS1023-1x4S21) гнёзда в плату однорядные, шаг 2.54 мм, CONNFLY (арт. 122538)
У поставщика
ПроизводительCONNFLY
У поставщиков
3 800 шт.
Норм. уп.: 760
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт2,28 ₽
Сумма1 732,80 ₽
до минимума склада не хватает 1 267,20 ₽
В наличии3 800 шт
заказ со склада от 3 000,00 ₽упаковка 760 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 1 732,80 ₽, не хватает 1 267,20 ₽. Добавьте позиций этого склада или выберите другой.
760 шт · Склад 29 · 1 732,80 ₽
Описание
PBS-04 (DS1023-1x4S21) от CONNFLY — это однорядный разъём-розетка (гнездо) для установки на плату с шагом контактов 2.54 мм. Конструкция с 4 посадочными местами предназначена для надёжного соединения с ответной частью штыревой колодки. Применяется в качестве разъёмного интерфейса на печатных платах для коммутации сигнальных цепей в измерительной, вычислительной и бытовой электронике.
Технические характеристики
| Шаг | 2.54mm |
| Длина | 10.66mm ±0.3 |
| Серия | DS1023 |
| Тип | цанговая панелька |
| Шаг | 2.54 мм |
| Ширина корпуса | 2.5mm (typical) |
| Артикул | DS1023-1x4S21 |
| Корпус | SIP-4 |
| Диаметр штыря | 0.40mm (single row typical) |
| Тип монтажа | Выводной |
| Тип монтажа | THT |
| Alternate part | PBS-04 |
| Ном. ток | 3A |
| Общая длина | 7.62mm (nominal, 2.54*(N-1)±0.25) |
| Высота профиля | 8.5mm |
| Ном. напряжение | 250V AC rms |
| Покрытие контакта | золото поверх никеля |
| Материал контакта | Медный сплав |
| Конфиг. выводов | 1x4 |
| Конфигурация рядов | single row |
| Темп. диапазон | -40°C ~ +105°C |
| Сопр. контакта | 20mOhm max |
| Материал изолятора | PBT |
| Число контактов | 4 |
| Класс горючести | UL94-V0 |
| Сопр. изоляции | 1000 МОм мин |
| Раб. температура | -40°C ~ +105°C |
| Рекомендуемая топология PCB | pitch 2.54mm, tolerance ±0.05 |
| Диап. раб. темп. | -40°C to +105°C |
| Кол-во контактов | 4 |
| Диэлектрическая прочность | 600V AC rms for 1 minute |
| Количество рядов | 1 |
Аналоги
- DS1023-01-1x4SF11 CONNFLY
