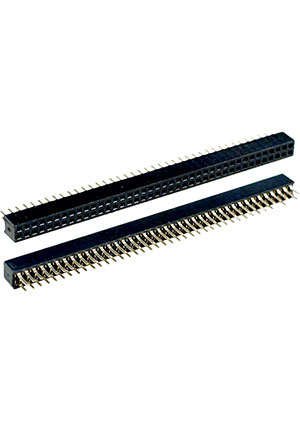

PBD1.27-80, гнездо на плату шаг 1.27мм 2x40 прямое расстояние между рядами 1.27мм (L-KLS1-208C-3.4-
У поставщика
ПроизводительKLS
У поставщиков
1 300 шт.
Норм. уп.: 25
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт60,95 ₽
Сумма30 475,00 ₽
В наличии1 300 шт
от 500 штюрлицам и ИП
500 шт · Склад 12 · 30 475,00 ₽
Описание
Гнездо на плату PBD1.27-80 от KLS — это двухрядный разъем с шагом 1.27 мм на 80 контактов (2x40). Выполнено в прямом исполнении для пайки в отверстия, рассчитано на ток до 1 А и выдерживает напряжение до 500 В. Корпус из PA6T/LCP соответствует стандарту горючести UL 94 V-0. Подходит для использования в промышленной автоматике и контроллерах.
Технические характеристики
| Шаг, мм | 1,27 |
| Корпус | Female Header |
| Покрытие | Au или Sn поверх Ni |
| Тип монтажа | Through Hole |
| Шаг строк | 3.0mm |
| Ток, А | 1 |
| Кол-во выводов | 80 |
| Количество рядов | 2 |
| Высота пластика | 3.4mm |
| Соответствие RoHS | Да |
| Материал контакта | фосфористая бронза |
| Материал корпуса | PA6T/LCP |
| Общий допуск | x.x ±0.30, x.xx ±0.20, x.xxx ±0.10 |
| Выдерживаемое напр. | 500V AC/DC |
| Сопр. контакта | 20mΩ Max |
| Класс горючести | UL 94 V-0 |
| Сопр. изоляции | 1000MΩ Min |
| Overall length per row | 1.27 x (N-1) positions ±0.15mm (approx 49.53mm for N=40) |
| Pin length below plastic | 2.4mm |
| Макс. температура обработки | 230°C for 30-60 seconds, 260°C for 10 seconds |
| Рабочая температура | -40…+105 °C |
| Высота, мм | 3,4 |
| Количество контактов | 80 |
| Материал | полиэстер, UL94V-0 |
| Покрытие контакта | золото или олово по никелю |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 20 |
| Электрическая прочность, В | 500 |
